英集芯IP5561规格书下载，支持无线充自动换醒及单C口22.5W线充

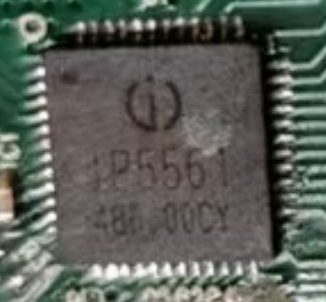

英集芯IP5561简述：

        英集芯IP5561是一款符合WPC QI标准，集成无线充TX、QC2.0 / QC3.0/SCP输出快充协议、FCP/AFC输入输出快充协议、USB C/PD2.0/PD3.0输入输出协议、USB C PD3.0 PPS输出协议、兼容BC1.2 /三星手机、同步升/降压转换器、锂电池充电管理、电池电量指示等多功能的电源管理SOC，为快充移动电源提供完整的电源解决方案。IP5561可同时支持USB A，USB C两个USB口，单独使用任何一个USB口均可以支持快充，同时使用两个及以上输出口时，只支持5V。IP5561支持无线充和USB口同时使用。

英集芯IP5561特点：

（一）同时支持多个USB口+无线充

（1）1个USB A口输出

（2）1个USB C口输入/输出

（3）1个无线充TX

（4）支持无线发射、有线输出或输入同时工作

（二）集成无线充功能

（1）支持空载和带载异物检测功能

（2）支持线圈NTC温度检测

（3）支持线圈电压最大振幅限制

（4）支持无线充自唤醒功能

（三）快充规格

（1）任意一个口都支持快充

（2）集成QC2.0/QC3.0输出快充协议

（3）集成FCP输入/输出快充协议

（4）集成AFC输入/输出快充协议

（5）集成高低压SCP输出快充协议

（6）集成USB C DRP协议，支持输入输出快充

（7）PDO：5V@3A、9V@2.22A、12V@1.67A、3.3V~11V@2A

（8）兼容BC1.2、苹果、三星手机快充

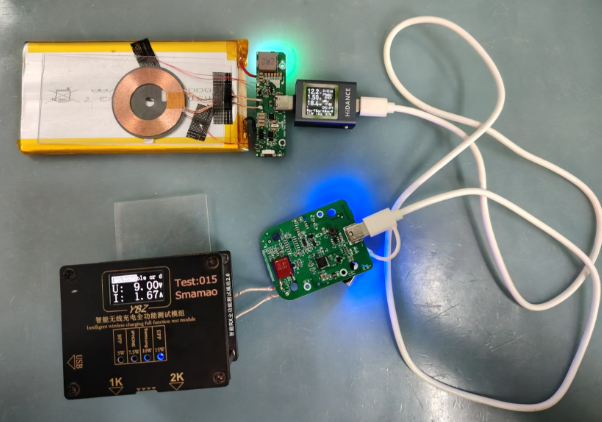

上图为基于英集芯IP5561芯片设计的单C口无线充电宝方案

（四）集成USB Power Delivery（PD2.0/PD3.0）协议

（1）支持PD2.0双向输入/输出协议

（2）支持PD3.0输入/输出，PPS输出协议

（3）支持5V、9V、12V电压档位输入输出

（4）PPS支持3.3V~11V，20mV/step输出电压档位

（5）集成硬件的双向标记编解码（BMC）协议

（6）集成物理层协议（PHY）

（7）集成硬件CRC

（8）支持Hard Reset

更多关于英集芯IP5561的详细资料，请点击页面的英集芯IP5561规格书下载查看，如需无线充电相关技术支持、样品及demo板测试等，可联系诺芯盛科技工作人员。
