qi标准无线感应充电原理图解析

返回列表 来源：无线充方案发布日期： 2024-07-05

随着科技的发展，无线充电技术已经逐渐走进了我们的生活。无线感应充电，顾名思义，就是通过电磁感应原理实现的无接触充电方式。那么，无线感应充电的原理究竟是怎样的呢？本文将为大家详细解析无线感应充电的原理图。

一、无线感应充电的基本原理

无线感应充电的基本原理是利用电磁感应现象，将电能从一个线圈传输到另一个线圈。在无线感应充电系统中，有两个线圈：发送线圈和接收线圈。当发送线圈中有电流通过时，会在周围产生磁场，而这个磁场会穿过空气，影响到接收线圈。接收线圈中的磁场会受到发送线圈产生的磁场的影响，从而导致接收线圈中产生电流，这就是电磁感应现象。由于电流是由磁场产生的，所以当磁场发生变化时，会产生电流的流动，从而实现无线充电。

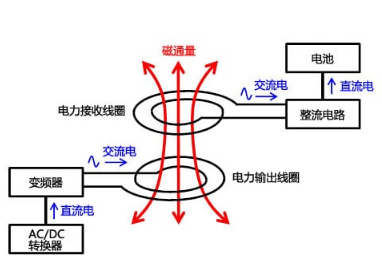

磁感应无线充电原理图

二、无线感应充电原理图详解

1. 发送线圈
发送线圈是无线充电系统中产生磁场的部分。当电流通过发送线圈时，会产生一个变化的磁场。这个磁场会沿着线圈的方向传播，形成一个辐射状的磁场。

2. 发射端
发射端是发送线圈和接收线圈之间的连接部分。发射端的作用是将发送线圈产生的磁场传输到接收线圈。通常，发射端会采用磁耦合的方式将两个线圈连接在一起，以保证磁场能够顺利地传输到接收端。

3. 接收线圈
接收线圈是无线充电系统中接收磁场的部分。当发送线圈产生的磁场通过发射端传输到接收端时，会影响到接收线圈中的磁场。接收线圈中的磁场会随着磁场的变化而变化，从而导致接收线圈中产生电流。

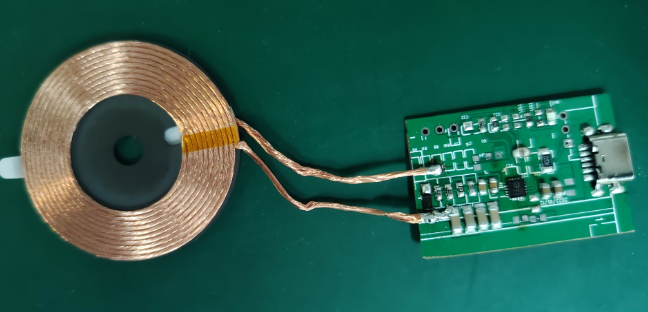

英集芯IP6825无线充电发射板5W功率

4. 电池或电源
无线感应充电系统的工作原理是通过电磁感应现象来实现电能的传输，因此系统需要提供一个能量转换的地方。在实际应用中，这个能量转换的地方通常是内置在设备内部的电池或者电源。当设备的电量降低时，可以通过无线感应充电系统进行充电，从而恢复设备的电量。

总结：无线感应充电技术的原理是通过电磁感应现象实现电能的传输。在无线感应充电系统中，发送线圈产生磁场，通过发射端传输到接收端，然后由接收端产生的磁场引发电流的流动，从而实现电能的传输。这种无接触的充电方式不仅方便快捷，而且安全可靠，是未来充电技术的重要发展方向。
