用pcb板做线圈做无线充电

在当今科技飞速发展的时代，无线充电技术已经逐渐走进了我们的日常生活。从智能手机的无线充电器到电动汽车的无线充电车位，这项技术正以其便捷性和高效性改变着我们的生活方式。而在这一技术的背后，PCB板制成的线圈扮演着至关重要的角色。那么，究竟什么是PCB板？它又是如何被用来制作线圈以实现无线充电的呢？

一、PCB板：电子电路的“骨架”

PCB（Printed Circuit Board），即印制电路板，是电子设备中不可或缺的组成部分。它就像是一个复杂的城市交通网络，负责连接和支持各种电子元件，确保电流能够在各个元件之间顺畅流动。传统的电路板通常是由绝缘材料和导电线路组成，通过一系列的工艺将导电图形印制在绝缘基板上。这些导电线路就像是城市中的道路，而电子元件则像是道路上行驶的车辆，它们通过这些线路相互连接，协同工作，实现各种复杂的功能。

PCB板的优势在于其高度集成化和可靠性。它可以将大量的电子元件集中安装在一个较小的空间内，大大提高了电子设备的性能和稳定性。同时，PCB板的生产过程高度标准化，能够保证产品的质量和一致性，为大规模生产提供了可能。

二、线圈：无线充电的“魔法钥匙”

线圈是无线充电系统中的核心部件之一。当我们将一个带有线圈的设备放置在另一个带有相应线圈的设备附近时，两个线圈之间就会形成一个磁场。这个磁场就像是一座无形的桥梁，将能量从一个线圈传递到另一个线圈，从而实现无线充电。

具体来说，当交流电通过发射线圈时，会产生一个变化的磁场。这个磁场会穿过空气，作用于接收线圈。根据电磁感应定律，接收线圈中就会产生感应电流。这个感应电流经过整流和调节后，就可以为设备充电。整个过程就像是一场无声的能量接力赛，发射线圈将能量传递给接收线圈，接收线圈再将其转化为电能，为设备注入活力。

三、PCB板与线圈的完美结合

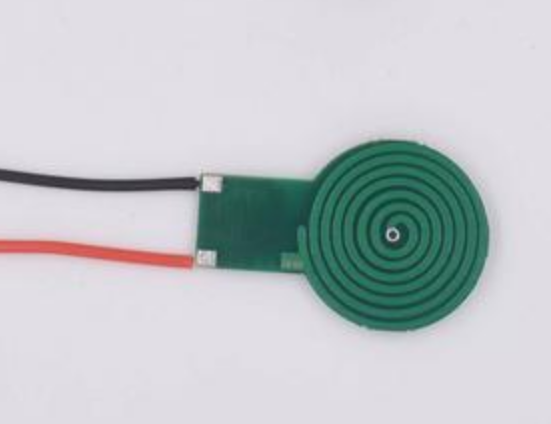

要制作用于无线充电的线圈，PCB板是一种理想的选择。这是因为PCB板具有良好的导电性能和精确的线路布局能力。通过在PCB板上设计和制造特定的电路图案，可以形成具有特定电感和电阻特性的线圈。

设计师需要在PCB设计软件中绘制出线圈的形状和尺寸。这个过程需要考虑到许多因素，如线圈的匝数、线宽、线间距等。这些参数直接影响着线圈的性能，因此需要精心设计和优化。一旦设计完成，就可以将设计文件发送给PCB制造商进行生产。

在生产过程中，PCB制造商会使用一系列先进的工艺来制造线圈。首先是光刻工艺，通过在覆铜板表面涂上一层光敏胶，然后使用紫外光照射特定的区域，使光敏胶发生化学反应，形成所需的电路图案。接下来是蚀刻工艺，使用化学溶液将未被光敏胶覆盖的铜层腐蚀掉，留下所需的电路图案。最后是钻孔和电镀等工艺，为PCB板打孔并镀上金属，以提高其导电性能和机械强度。

四、应用场景与前景展望

基于PCB板做成的线圈在无线充电领域有着广泛的应用前景。除了常见的智能手机和平板电脑充电器外，它还可以应用于智能家居设备、医疗设备、工业控制等领域。例如，在智能家居中，我们可以使用无线充电技术为各种智能设备充电，避免了繁琐的电线连接；在医疗设备中，无线充电可以为植入式医疗设备提供持续的电力支持，减少患者的痛苦和感染风险。

PCB板做成的线圈为无线充电技术的发展提供了强大的支持。随着科技的不断进步，我们相信无线充电技术将会在未来发挥更加重要的作用，为我们的生活带来更多的便利和创新。让我们拭目以待，期待这一技术的进一步发展和应用。
