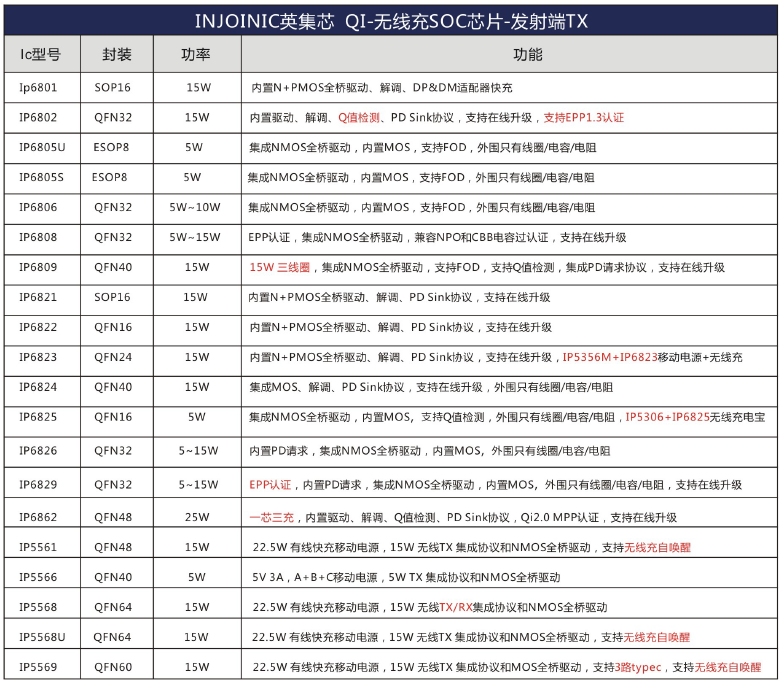

英集芯无线充电芯片有哪些？

无线充电技术从早期的新奇概念到如今的日常标配，背后离不开核心控制芯片的持续迭代。在众多芯片设计企业中，英集芯（INJOINIC）凭借高集成度、多协议兼容和灵活定制的特点，在无线充电发射端与接收端市场占据重要地位。其无线充电芯片系列覆盖了从基础功率到高速快充、从单一发射到多设备协同的多元场景，为各类消费电子产品提供了“隐形能量引擎”。

高集成发射方案：IP6802与IP6808的精准控制

在无线充电发射器设计中，核心难点在于信号稳定性与协议兼容性。英集芯的IP6802芯片将32位MCU、H桥驱动、ASK解调解码模块集成于单一芯片中，如同为充电底座装上了“微型大脑”，可动态调整功率输出并实时解码接收端需求。这一设计使方案商无需额外添加主控芯片，显著降低系统复杂度和成本，尤其适用于15W中功率发射器。

而IP6808则强化了对主流设备的兼容适配能力，完整支持WPC Qi v1.2.4标准，覆盖5W基础充电、苹果7.5W定频快充及三星10W加速协议。其核心创新在于采用“模拟侦测-动态调频”机制：通过模拟ping信号（类似声呐探测）主动识别接收设备位置，再以PID算法实时调节线圈振荡频率，如同精准调节水龙头流量般控制能量传输，避免无效功耗。

多口快充与无线充融合：IP5568的跨界整合

移动电源场景对多协议兼容性要求更高。IP5568芯片的创新在于突破传统边界，首次将“无线充电发射/接收”与“多口有线快充”集成于单颗SOC。该芯片堪称“充电协议集大成者”，支持包括USB-C PD3.0 PPS、QC3.0、SCP/VOOC等22种快充协议，甚至可同时驱动四个USB接口（USB-Ax2 + USB-B + USB-C），并允许无线充与USB口协同工作。

实际应用中，用户可一边用USB-C为笔记本PD快充，一边通过线圈为手机无线补能。其同步升降压架构则像“智能电压转换器”，无论电池处于3V低压或12V高压状态，都能输出稳定电能。这种设计大幅简化了高端移动电源的电路结构，过去需3-4颗芯片协作的功能，现由单颗芯片统一调度。

双设备协同充电：IP6806的架构创新

针对多设备用户痛点，英集芯推出IP6806二合一架构。该方案在充电器两端独立布设线圈，支持15W+15W双发射功率分配。想象一下，早晨将手机和耳机随手置于充电板两侧，无需对准特定区域，系统自动识别两台设备并分配电力，如同为每个设备配备专属充电管家。这种设计显著优化桌面使用场景，解决了传统单线圈设备需“排队充电”的尴尬。

工业级防护：IP6829的可靠性设计

在车载充电器、户外电源等严苛环境中，芯片的耐受性至关重要。IP6829通过三重防护机制构建安全屏障：输入过压/欠压保护可应对汽车电瓶的电压波动（如12V突升到24V）；NTC温度监测模块实时控制线圈温升，当芯片温度达85℃时自动降功；过流保护则避免金属异物误放导致的短路风险。其QFN32封装与40℃/W的热阻参数，确保高功率运行时的散热效率，即使夏日车内高温环境仍可稳定工作。

技术演进趋势：从单点突破到系统集成

纵观英集芯产品线，无线充电芯片的发展呈现三大方向：一是协议兼容广度持续扩展，从早期仅支持Qi基础协议，到如今覆盖苹果、三星私有协议及各类有线快充标准；二是能效转化率优化，通过数字解调替代模拟电路降低功耗，静态电流可控制在10mA级别；三是应用场景融合，如IP5568将无线充、快充、电源管理三合一，显著降低终端产品开发门槛。

落地场景与产业价值

这些芯片已深度渗透日常生活：机场的共享充电站内置IP6808实现“随放随充”，电竞酒店的床头柜通过IP6806支持手机手表同时快充，户外电源搭载IP6829在零下环境仍稳定供电。对制造商而言，英集芯提供的不只是芯片，更是通过SDK开放的协议栈定制能力，例如针对医疗设备、电动工具等特殊需求，调整通信协议或功率曲线。

未来随着新能源汽车中控无线充、无尾化厨房电器等场景兴起，无线充电芯片将向更高功率（30W以上）、更高频段（6.78MHz）及空间定位技术演进。英集芯通过持续整合数字控制、功率转换与协议解析功能，正推动无线供电从“接触式”向“自由位置”跨越，让电力传输如Wi-Fi信号般无缝覆盖生活空间。
