iPhone无线充电线圈怎么拆

返回列表 来源:无线充方案 发布日期: 2026-01-05

在进行iPhone无线充电线圈拆卸时,需遵循科学流程与规范操作。本文将从技术原理、拆机准备、实施步骤及注意事项四部分展开说明,确保操作过程的安全性与可逆性。

一、技术原理与结构特性

无线充电线圈是实现电磁感应充电的核心组件,采用多层复合结构设计。以iPhone 11的STY-1521型号为例,其由金属基底、工程塑料框架及柔性电路板构成三位一体模组,能够将交变磁场转化为直流电能,该转化效率直接影响设备充电速度。


二、拆机前准备工作

  1. 工具配置:需要P2五角螺丝刀、热风枪、塑料撬片、吸盘等专业工具。加热环节需**控制温度(80-100℃),类似烘焙时对烤箱温度的精确把控,过高可能损伤屏幕总成,过低则难以软化粘合胶条。

  2. 安全防护:建议佩戴防静电手环操作,如同精密电子实验室的标准配置,避免人体静电击穿主板元件。同时需移除所有外部电源,优先断开电池BTB连接器,防止短路风险。

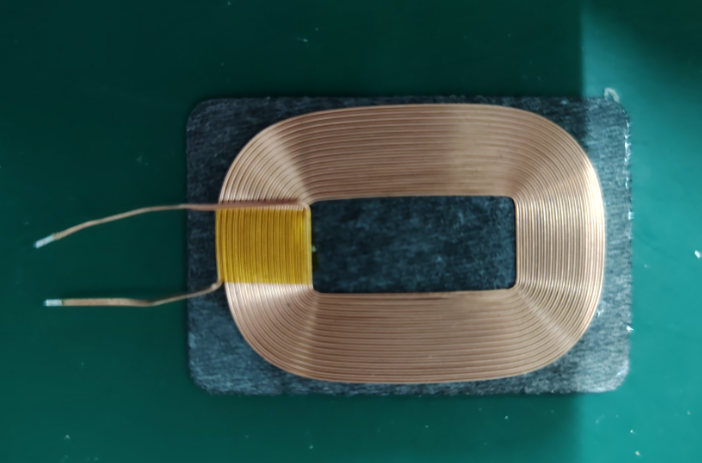

iPhone无线充电线圈怎么拆


三、具体实施步骤

  1. 拆解外部组件:使用吸盘在屏幕边缘形成微小缝隙,插入撬片时需保持力度均匀,类似于开启精密仪器外壳的操作。拆除底部两颗P2规格固定螺丝后,缓慢分离屏幕总成,注意保留顶部排线连接。

  2. 处理内部结构:若需更大操作空间,可小心去除电池胶条并取下电池模块。此时可见位于后壳中部的无线充电线圈,其通过柔性排线与主板相连。拔除接口时应使用指甲或塑料工具轻压卡扣,切勿直接拉扯线路。

  3. 更换维修组件:旧线圈移除前需先解除固定件,安装新线圈时应确保排线完全嵌入槽位。测试环节建议使用原装充电器验证功能,正常充电状态下设备应无异常发热。

四、注意事项提醒

  1. 环境要求:操作应在无尘环境中进行,避免微粒进入机身内部影响性能表现。

  2. 力度控制:遇到顽固胶条时勿用金属工具强行剥离,可重复加热软化流程直至顺利分离。

  3. 防水处理:重新组装后建议更换防水密封圈,维持设备的防护等级。

整个操作过程需兼顾精度与耐心,任何细微偏差都可能导致功能失效。非专业人员建议前往官方售后处理,私自拆机可能影响保修权益。
