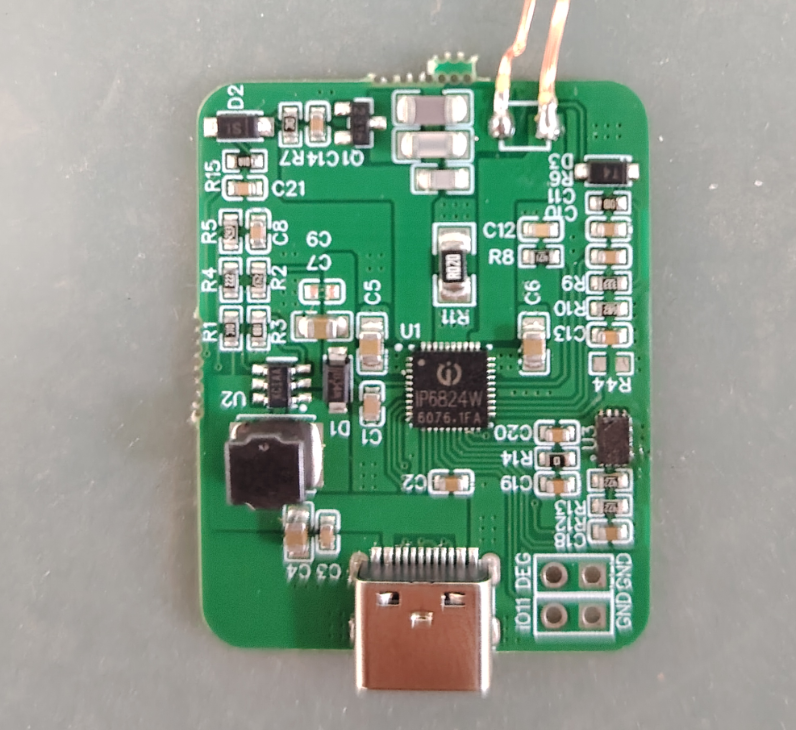

IP6824 无线充电SoC芯片

当我们手中的设备越来越多样，充电方式也呈现出前所未有的繁荣。手机、耳机、智能手表、车载导航……它们对无线充电功率和协议的需求各不相同。如何在一颗芯片上兼顾多种协议标准，实现真正的即插即充？英集芯IP6824给出了答案。

多协议集成：让兼容性不再妥协

IP6824内置WPC Qi 1.3标准及BPP（基础功率配置）、PPDE（功率包检测与使能）、EPP（扩展功率配置）三大协议，能够与市面上主流手机、耳机、智能穿戴设备无缝对接。得益于ASK/FSK双模调制解调模块，芯片可在检测线圈信息的同时，准确识别接收端的协议版本和功率需求，5W、7.5W、10W、15W档位间自由切换，兼顾功率和效率。

实时识别·动态匹配

传统无线充电方案往往依赖外部MCU和多余器件来完成识别与匹配，PCB面积和BOM成本随之走高。IP6824将功率包检测、快充Sink协议以及H桥驱动全都集成到单芯片中，仅需少量电阻、电容等外围器件，就能实现动态功率管理（DPM）。设备接入时，芯片通过PPDE协议迅速获取终端功率包信息，调度内部N+PMOS对称半桥驱动，在最短时间内匹配最优电流与电压，确保充电过程始终高效稳定。

PD3.0快充加持：扩展有线与无线边界

除了WPC标准，IP6824内建USB PD 3.0协议以及DP/DM快充协议，通过CC1/CC2或DP/DM引脚与适配器协商电压等级（5V/9V/12V），实现端口与无线发射之间的电能动态分配。无论是配合5V移动电源进行低功耗长待机补电，还是搭配12V车载适配器冲刺15W急速，无线与有线的“分工”被彻底打破。

多场景融合：从桌面到车载全面覆盖

1. 桌面无线充电座：IP6824凭借QFN40（5×5mm）紧凑封装，能灵活布局于各类充电底座，面向手机、耳机乃至小型平板等多设备同时充电；

2. 磁吸移动电源：通过PD3.0协议与Type-C口适配，无需外接线缆即可实现“贴吸即充”，兼顾便携性与稳定性；

3. 车载无线充电：在高速颠簸和温差环境中，动态功率管理可根据车载电源实际输出能力调整发射功率，确保充电稳定，又不会污染汽车电路；

4. 智能穿戴小设备：紧凑型封装与低EMI设计，为手表、手环等小功率应用提供定制化解决方案。

安全与可靠：全方位防护护航

IP6824在多协议兼顾之余，仍然不放松安全防护。异物检测（FOD）持续监测线圈电压电流波动，精准识别金属异物；NTC温度监控接口让热敏电阻时刻反馈线圈温度，避免过热风险；输入侧设有过压/欠压/过流保护，输出侧线圈电压限制确保接收设备安全；加上动态电源管理，既能适应不同适配器的供电能力，也能让充电过程更稳、更省心。

封装与方案优化：小尺寸大容量

5×5mm QFN40封装，合理分布的引脚让多协议信号与电源线分区清晰。高度集成的内部架构意味着BOM成本与PCB面积显著降低，研发和量产周期也得到压缩。对于设备厂商而言，集成度高不等于牺牲性能，IP6824的高效H桥与软件可配置的驱动策略共同保证了15W模式下依旧出色的转换效率。

结语

在无线充电日趋普及的今天，多协议兼容性已成为厂商和用户共同的刚需。英集芯IP6824通过高度集成、动态识别&DPM、电压协商及全方位安全防护，为多设备、多场景提供了一套成熟可靠的15W无线充电解决方案。无论是桌面、车载、移动电源还是智能穿戴，IP6824都能以精简的硬件与多元的软件策略，实现“即插即充”的无缝体验。你还想了解更多无线充电芯片方案？欢迎在评论区留言，让我们一起探索无线充电的未来。
