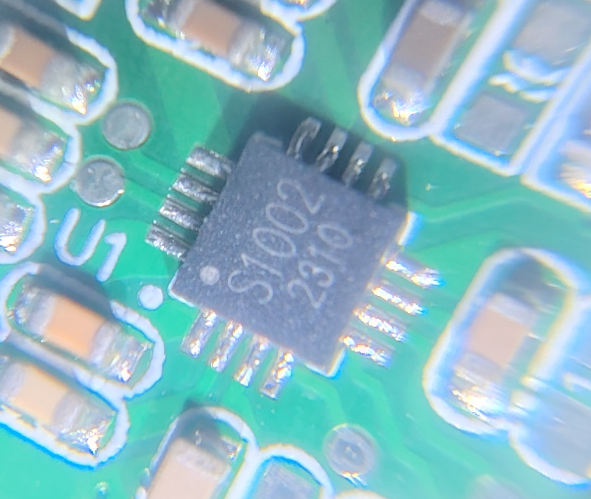

3W无线充接收端芯片S1002

把耳机放回充电盒，再随手搁在无线充电板上——这个动作正在取代插线充电，成为越来越多人的日常。但对硬件工程师来说，让这个动作变得足够顺畅、安全、安静，并不简单。尤其是TWS耳机和智能穿戴设备，机身小、电池容量有限、对发热敏感，无线充电模块每多占一点空间，都会让内部堆叠雪上加霜。今天想聊的，是藏在它们背后的一颗3W无线充接收端芯片：S1002。

硬件工程师的难题：小空间里的硬功夫

TWS耳机充电盒的内部空间有多小？几立方厘米里要塞下电池、主板、指示灯、转轴，几乎每一毫米都要精打细算。很多充电盒的PCB长度不过两三厘米，还要在线圈附近留出足够的净空。过去，无线充电接收方案因为外围器件多、模组面积大，常常在项目评审阶段就被“忍痛砍掉”。S1002的出现，改变了很多工程师的取舍逻辑。

作为一颗3W无线充接收端芯片，S1002把整流、稳压、通信、保护等关键环节高度集成在一起。外围器件少了，模组面积自然缩小，留给电池和结构设计的空间就更大。3W的功率看似不大，可对充电盒内通常只有几百毫安时的电池来说，已经能在碎片时间里快速补充电量。耳机没电了，放回盒子里，利用午休、通勤的间隙，就能重新支撑几个小时的使用。这种“小功率，大用途”的定位，刚好踩在可穿戴设备的需求点上。

兼容性同样重要。S1002支持主流无线充电标准，可以配合市面上大多数Qi认证充电板使用。也就是说，用户不需要为了某个耳机专门购买专属充电底座，办公桌上的无线充电板、床头柜上的充电座、甚至朋友的充电器，都能直接给耳机盒供电。这种“放下就能充”的兼容便利，是无线充电从“尝鲜”走向“习惯”的关键。

用户最在意的：无感充电的幕后支撑

用户感知到的无线充电，通常只有“放上去”和“拿起来”两个动作。但在两个动作之间，芯片要做的工作远比想象中复杂。

其中最直观的是发热。小设备的散热面积有限，如果无线充电方案温控不佳，充一会儿外壳就开始发烫，用户的第一反应往往是“不敢再充了”。S1002在温控设计上做了针对性优化，通过精确的功率调节和过温保护，让充电过程保持在设备可接受的温度范围内。即使边充边用，比如戴着智能手表做睡眠监测时放在枕边充电，也不会因为过热影响体验。

另一个容易被忽略的细节是触点。传统充电方式依赖金属触点，用久了容易氧化、积灰，导致接触不良。很多人在运动后把耳机塞回充电盒，汗水蒸发后的盐分残留在触点上，不出一个月就出现“充不上电”的毛病。无线充电天然没有裸露的金属电极，充电盒可以做成全封闭结构，防尘防水能力大幅提升，也从根本上解决了触点腐蚀的问题。对TWS耳机和智能手表这些贴身设备来说，这意味着更高的可靠性和更长的使用寿命。

这些体验上的“无感”，背后是工程上的一次次取舍。S1002要做的，就是让厂商在追求小型化和美观的同时，不必牺牲充电效率和安全性。

行业正在发生的：从一颗芯片看设计自由度

对于产品经理和设计师来说，S1002带来的不仅是性能参数，更是产品思路的转变。

过去，要不要上无线充电，是一个涉及结构、硬件、成本的多方博弈。接收方案不够集成，主板布局就得为它腾地方；线圈位置受限制，内部堆叠就被束缚；充电发热不可控，整机温升测试就难通过。这些问题往往会推着团队走向更保守的方案。而现在，高度集成的S1002把其中一部分复杂性消解在芯片内部。

结构工程师不必为了充电开孔做出妥协，外观可以更加一体，充电盒和手表后盖的防水等级也更容易提升。硬件工程师不需要再花大量时间调试分立元件的匹配，开发周期缩短，项目风险降低。品牌方还能借助无线充电构建统一的配件生态，手机、耳机、手表共用一个充电底座，既提升了用户体验，也有助于提高用户粘性。

更深远的影响在于生态。当接收端芯片足够小、足够可靠，无线充电就不再是手机旗舰的专属卖点，而会切换为可穿戴设备的主流配置。智能手环、助听器、智能指环，这些原本因为体积问题与无线充电无缘的产品，都有机会加入“放下即充”的阵营。一个设备可以不够大，但充电体验不能将就。

写在最后

S1002大概率不会出现在产品宣传海报上，但它在每一次贴合、每一次无声的电流传输中，支撑着TWS耳机和智能穿戴设备的体验升级。无线充电的下半场，拼的不是噱头，而是细节里的功夫。你用过无线充电的耳机或手表吗？是彻底离不开，还是觉得可有可无？欢迎在评论区聊聊。
