英集芯原厂DEMO资料下载IP6829_DEMO_V1.0单线圈15W无线充电发射端方案

返回列表 来源:创始人 发布日期: 2023-04-13

英集芯IP6829 15W原厂DEMO资料下载,IP6829单线圈15W无线充电发射端方案DEMO设计参考。

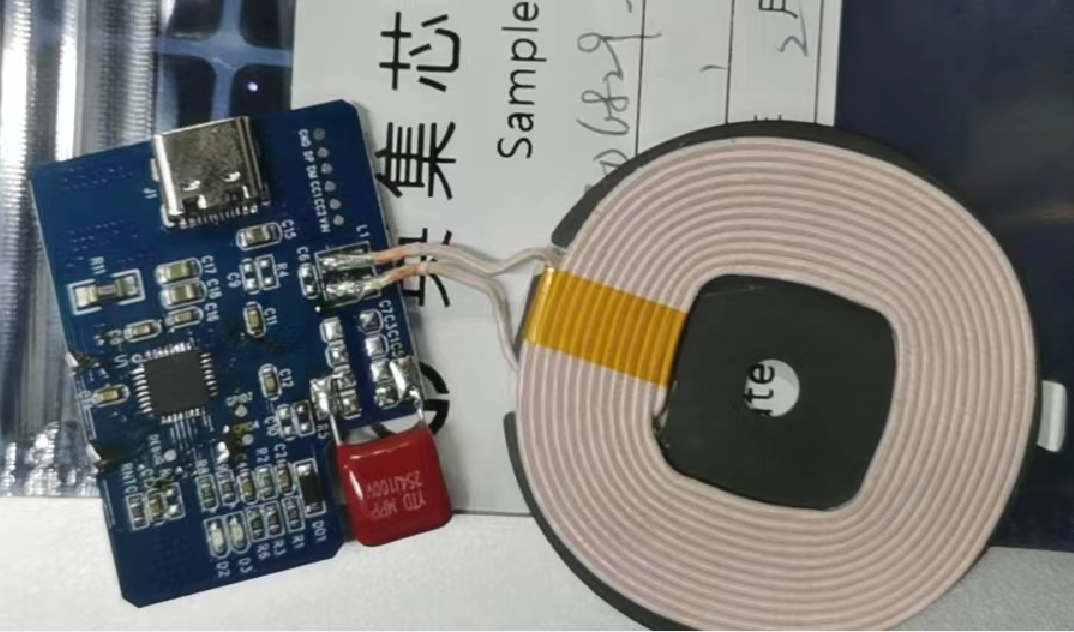

微信图片_20230413153256


IP6829单线圈15W无线充电发射端方案DEMO设计参考主要特性如下:

(1)PCB材质:1.0mm 玻纤板

(2)充电协议:BPP/APL/PPDE/HWFC/EPP15W

(3)线圈参数:MP-A2线圈-电感量6.3uH

(4)输入参数:DC 9V/2A

(5)无线输出:5W/7.5W/10W/15W(9V/1.66A)

(6)转换效率:≤ 79%

(7)发射距离:3-6mm

(8)工作频率:110kHz~205kHz

(9)产品标准:WPC Qi v1.2.4标准


本文标签: 资料下载 IP6829
