  • 5W无线充电接收方案PCBA板子采用伏达NU1680/NU1680C设计
5W无线充电接收方案NU1680
【产品应用】诺芯盛提供一款5W无线充电接收方案NU1680,采用伏达NU1680/NU1680C芯片设计,小体积方案应用
全国热线

18520818530

产品·特点
专注无线充电方案设计研发制造

●  5W BPP无线接收Rx

●  具备I2C功能

●  C2=180nF,Cd=2.2nF,Comm=4

●  配套15.8uH接收线圈

●  QFN16封装

5W无线充电接收方案采用伏达NU1680/NU1680C设计

产品·详情
诺芯盛为客户提供具有竞争力的无线充电产品

5W无线充电接收方案NU1680简介:

       诺芯盛科技提供一款5W无线充电接收方案NU1680模块,伏达NU1680是市面上首颗针对TWS充电仓定制的一颗无线充电接收IC,集成度高,芯片体积小/脚位少(QFN16小封装),外围器件简单(仅需12颗电阻电容器件),可过qi认证BPP 5W功率,**大输出参数5V / 1A。

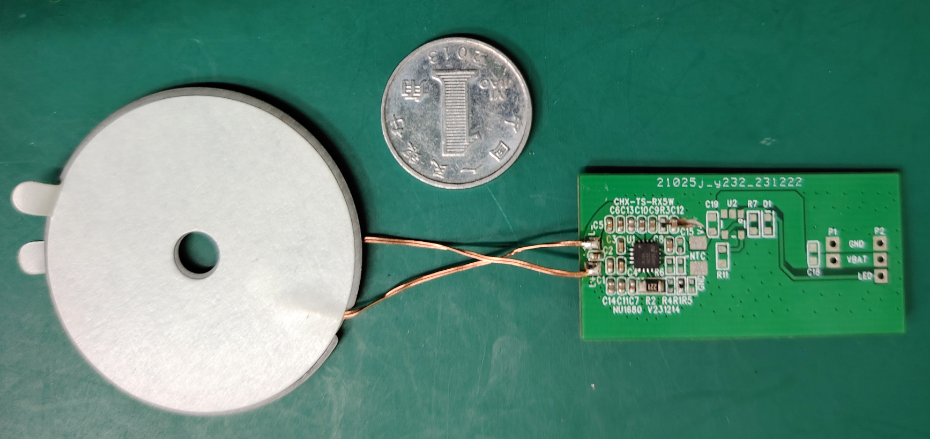

5W无线充电接收方案NU1680实拍图(正面既元器件面):

微信图片_20240411163813

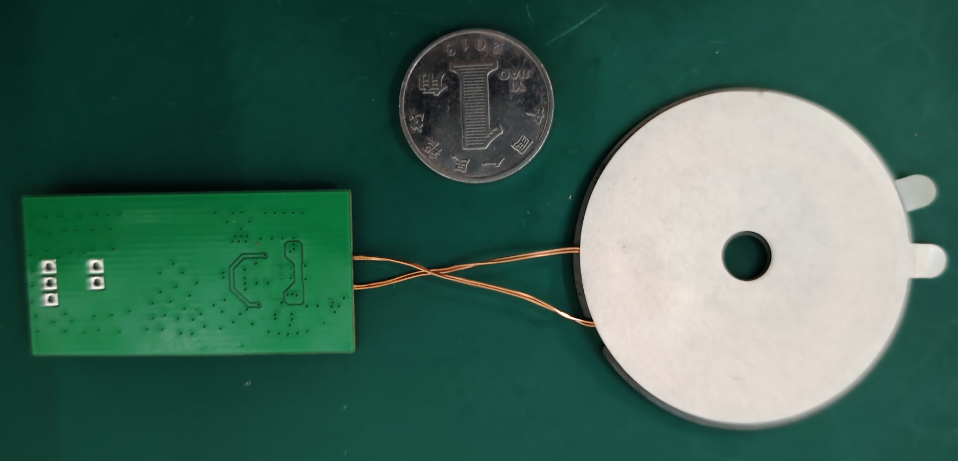

5W无线充电接收方案NU1680实拍图(背面):

微信图片_20240411163835


5W无线充电接收方案NU1680特点:

(1)无线接收兼容发射端5W、7.5W、10W、15W等功率发射

(2)**大输出功率:5W

(3)无线输出:5V / 1A

(4)支持无线充、线充两路输出电路切换

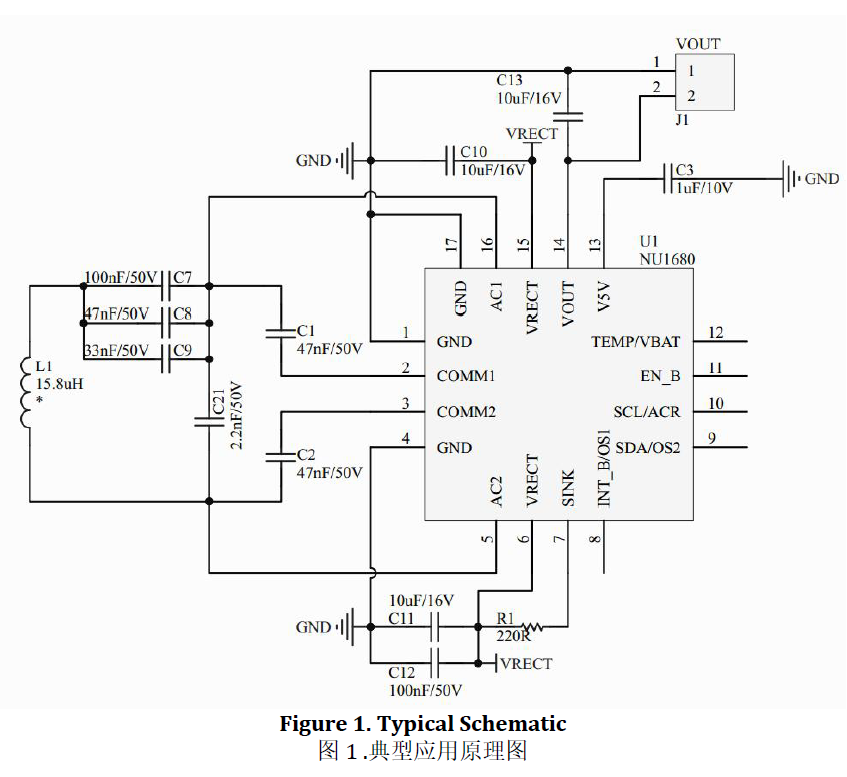

5W无线充电接收方案NU1680典型设计电路原理图(5W功率):

微信图片_20240411164840
