英集芯ip6826规格书15W无线充电发射方案中文参考资料

返回列表 来源:无线充方案 发布日期: 2024-06-15

        英集芯ip6826规格书中文资料显示,其为一款无线充电发射端控制SoC芯片,兼容WPC Qi v1.2.4**新标准,支持A11、A11a、MP-A2线圈,支持5W、苹果7.5W、三星10W、15W充电。

IP6826通过analog ping检测到无线接收器,并建立与接收端之间的通信,则开始功率 传输。

IP6826解码从接收器发送的通信数据包,然后用PID算法来改变振荡频率从而调整线圈上的输出功率。

 英集芯IP6826芯片实拍图片一

英集芯IP6826规格书中文资料标注芯片的性能特点:

(一)支持FOD异物检测功能

    (1)高灵敏静态异物检测(可通过电容调节)

    (2)支持动态FOD检测

    (3)外接电阻调整FOD参数(调整动态fod)



(二)输入过压,过流,欠压保护功能

(三)支持QC2.0、QC3.0、AFC、PD3.0输入请求

(四)支持Qi协议BPP、PPDE认证

(五)支持NTC过温保护

(六)**多可支持3路LED指示

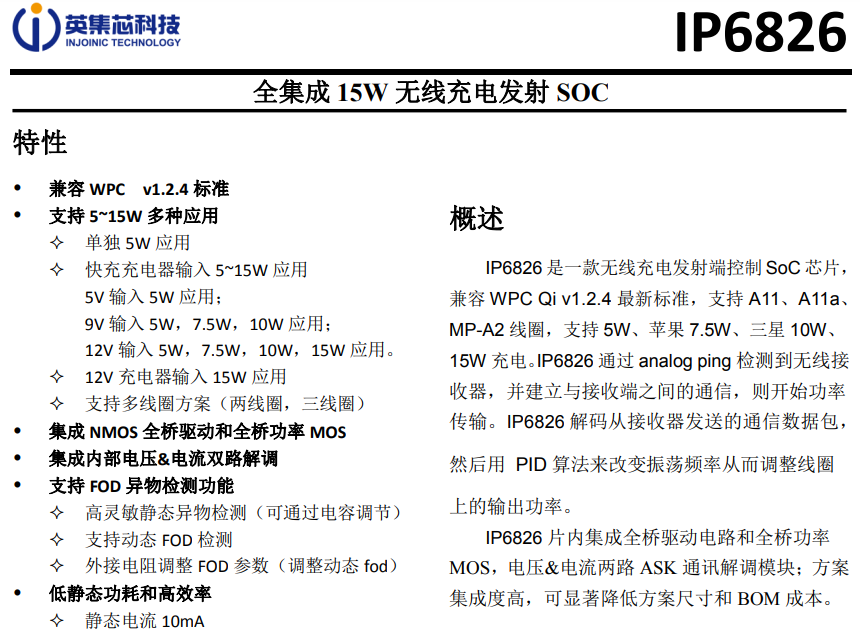

英集芯ip6826规格书(全集成15W无线充电发射SOC)截图


英集芯IP6826规格书的全桥驱动与功率MOS详细说明:

IP6826内置两个对称的的半桥驱动模块,内置功率MOS管。

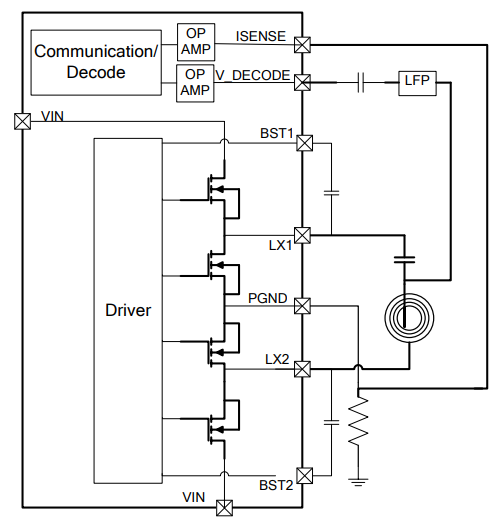

英集芯ip6826无线充电15W方案全桥驱动应用电路

上图为ip6826全桥驱动应用电路
