英集芯ip6825规格书资料,无线充发射端5W主控芯片

返回列表 来源:无线充方案 发布日期: 2024-06-08

       英集芯ip6825是一款符合WPC无线充电联盟qi 1.2.4标准,5W发射功率,集成MOS、运放ic、全桥驱动电路和电压&电流两路ASK通讯解调模块,支持A11线圈或 A11a线圈,采用QFN16小封装,非常适合给模具结构空间紧张的产品应用。

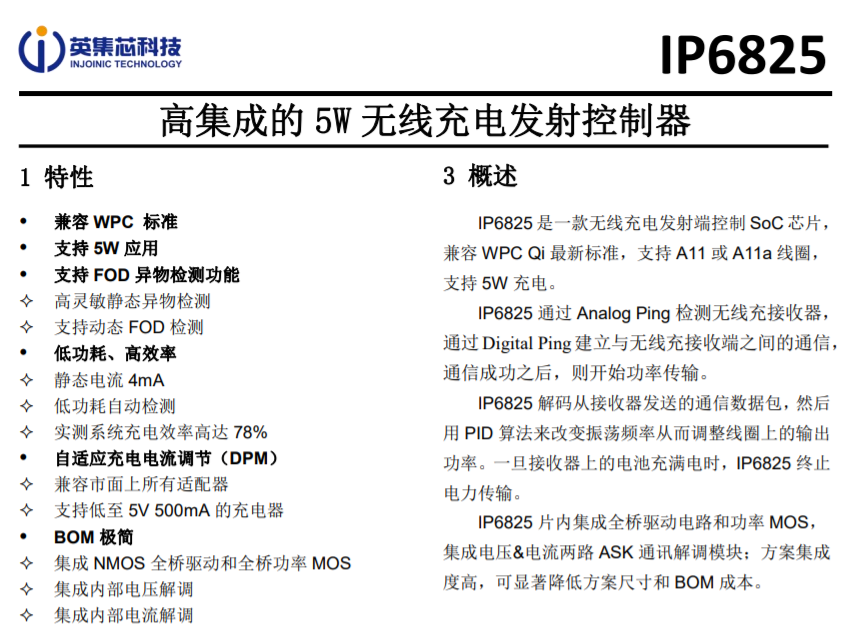

ip6825高集成5W无线充电发射控制器规格书示意图



ip6825无线充电发射芯片的低电压输入解决模式DPM功能说明:

针对供电能力不足的USB电源,具有动态功率管理功能,可保持充电状态不中断。

       (1)当系统检测到输入电压低于4.2V时,启动DPM功能,减少发射功率并保持。

       (2)当输入电压回复到4.4V以上,且输入电流比进入DPM时减小200mA后,系统退出DPM状态。


更多关于ip6825无线充电芯片的中文资料及参考电路图,请下载ip6825规格书pdf

本文标签: 英集 芯片 规格 无线 IP6825
