英集芯IP6802无线充15W芯片NTC热保护是怎么样的？

       IP6802是一款QI 1.3标准的15W无线充电发射端SOC芯片，支持Q值检测，输入过压、过流、欠压、NTC过温保护功能，现在诺芯盛为大家详解英集芯IP6802无线充电发射方案15W芯片NTC热保护说明。

IP6802的NTC引脚固定输出20μA的电流，NTC PIN通过采样NTC引脚的电压来判断NTC温度；此关断特性是提供增强的应用，不限于热关机。

IP6802无线充15W芯片NTC热保护详解，当NTC引脚的电压小于0.5V时，系统将进入NTC保护状态，结束电力传输；

进入NTC保护后，NTC引脚电压大于0.72V，就恢复正常充电；

如果不使用NTC应用，该引脚通过100K电阻接地。

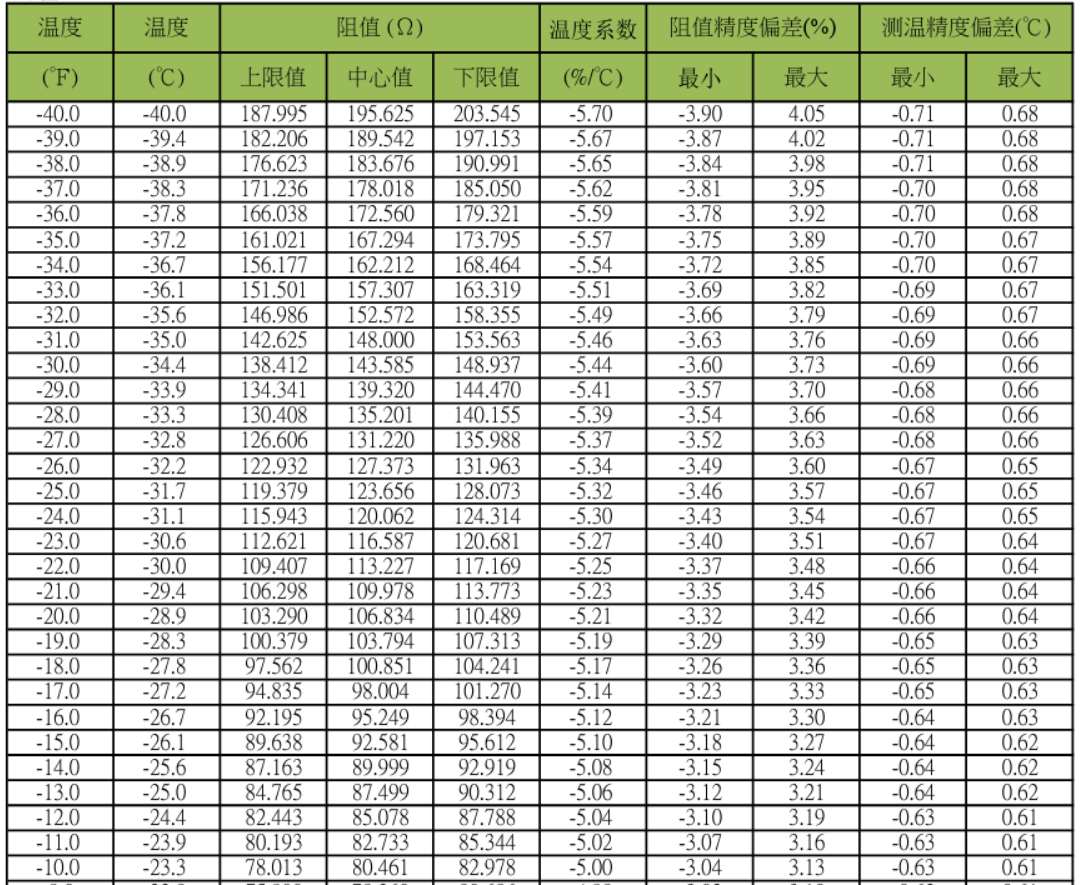

1、参考NTC电阻数据手册，找到阻值—温度关系表

2、IP6802无线充15W芯片NTC热保护是根据保护温度点，找到对应的电阻值R_NTC

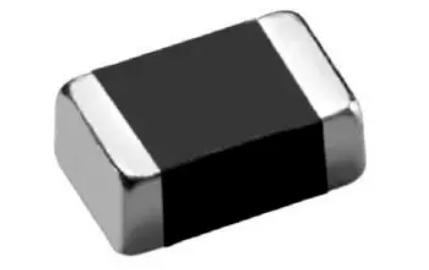

IP6802无线充15W芯片NTC热保护详解，热敏电阻推荐参数：RNTC=100K@25 度B=3950；
