英集芯ip6801原理图一款WPC Qi 1.3无线充方案原理设计

返回列表 来源:无线充方案 发布日期: 2024-04-24

       WPC作为制定无线充电标准的组织,而qi认证则是**广泛被认可的无线充电认证标准。市场上几乎所有的无线充电产品都采用了qi标准,甚至苹果公司也是WPC无线充电联盟的成员之一。



       因此市面上的无线充电SOC芯片厂商,针对手机无线充电市场几乎都是推出符合WPC qi标准无线充芯片,以便能够做到方案通用,适用市面常用手机产品。英集芯是一家知名上市公司,专注于高性能、高品质数模混合芯片设计公司,推出qi标准无线充电发射端及接收端SOC,IP系列无线充芯片,如IP6809、IP6806、IP6801等。


微信图片_20240424204908

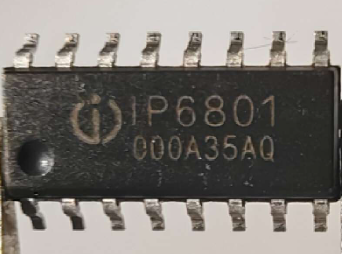

       IP6801是英集芯新推出的一款高集成度,符合WPC qi标准的无线充电发射控制芯片,**高支持15W无线充电,支持为5V 500mA适配器与PC USB接口供电。IP6801内部集成H桥驱动模块、ASK通讯解调模块、适配器快充Sink协议等必要的无线充电资源。英集芯ip6801原理图是根据WPC Qi 1.3标准设计的无线充电发射方案原理设计图。

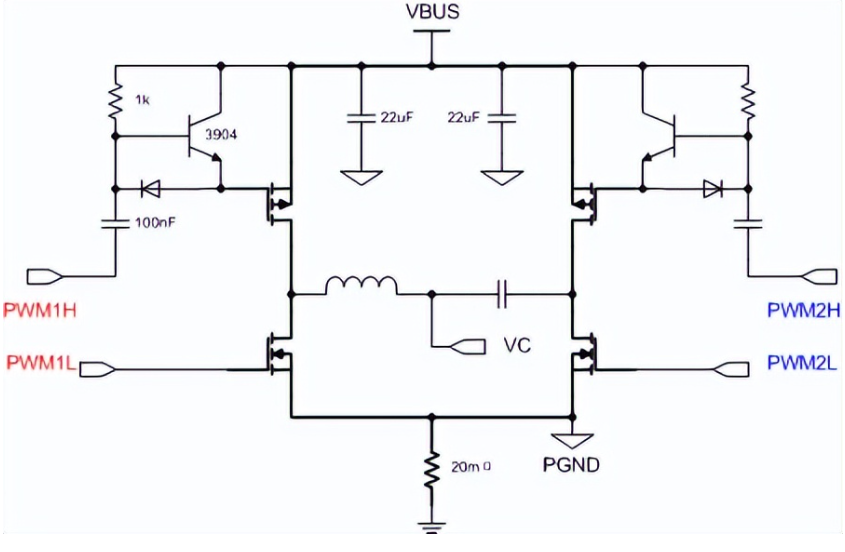

英集芯ip6801原理图5V/9V应用驱动说明:

微信图片_20240424205024


英集芯ip6801原理图5V/9V/12V应用驱动说明:

微信图片_20240424205215


       英集芯ip6801是一款具备12V供电、低功耗、完善保护机制等特性的15W无线充电发射端SOC。其专利H桥驱动方案创新性地结合了传统MCU直驱MOS和MCU搭配全桥IC的优势,通过低压引脚驱动高压H桥架构,搭配外部的2P2N MOS,提升了无线充电发射方案的性价比,简化了硬件配置,为电子系统设计提供了更为灵活的解决方案。
