无线充电线圈图解

返回列表 来源:无线充方案 发布日期: 2025-01-29
在当今的科技时代,无线充电已不再是遥不可及的梦想,它正逐渐融入我们的日常生活。无线充电技术的核心在于其独特的设计——无线充电线圈,它使得电力传输摆脱了传统线缆的束缚,让充电变得更加自由、便捷。本文将通过图解的方式,带您深入了解无线充电线圈的工作原理与结构特点。

### 一、无线充电原理简介

要理解无线充电线圈的重要性,首先得知道无线充电是如何工作的。简单来说,无线充电是通过电磁感应的原理来实现能量从一个装置到另一个装置的传递。发送端(通常是充电器)和接收端(如手机)都装有线圈,当它们靠近时,发送端的交流电通过线圈产生交变磁场,这个磁场穿过空间到达接收端的线圈,进而在接收端线圈中产生电动势,**终转化为直流电给设备充电。

### 二、无线充电线圈的结构与功能

#### 1. 发送端线圈

- **结构**:通常由铜线绕制而成,形状多为圆形或方形,以优化磁场分布。

- **功能**:生成交变磁场,是电磁能量转换的起点。

#### 2. 接收端线圈

- **结构**:同样由导电材料绕制,设计上需与发送端线圈相匹配,以保证高效的能量传输。

- **功能**:感应交变磁场,转换为电能,为设备供电。

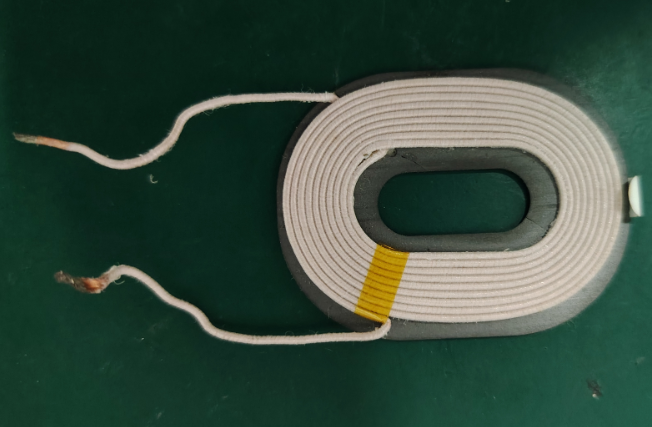

无线充电线圈图解

### 三、无线充电线圈的布局与设计要点

- **对齐方式**:为了**大化能量传递效率,发送端和接收端的线圈中心应尽量对准。

- **距离考量**:线圈之间的距离直接影响充电效率,通常需要保持在一定的范围内。

- **屏蔽措施**:为了避免外部金属物体干扰磁场,可能需要在线圈周围采取屏蔽措施。

### 四、无线充电线圈的应用实例

无线充电线圈不仅广泛应用于智能手机、平板电脑等消费电子产品,还逐渐扩展到电动汽车、医疗植入物等领域。例如,电动汽车的无线充电站就利用大型的发送端线圈来为车辆底部的接收端线圈提供能量,实现无需插拔的快速充电体验。

### 五、未来展望

随着材料科学的进步和技术的不断革新,无线充电线圈的效率和安全性将持续提升,未来的应用场景将更加广泛,甚至可能实现远距离的无线电力传输。这不仅会改变我们使用电子设备的方式,还有望推动整个能源传输行业的变革。

通过上述图解,相信您对无线充电线圈有了更为直观和深入的认识。这项技术正以前所未有的速度发展,为我们开启一个更加便捷、智能的未来生活。
