无线充电模块怎么接线

随着科技的不断进步，无线充电技术已经逐渐渗透到我们的日常生活中。无论是智能手机、智能手表还是其他电子设备，无线充电模块都为我们提供了更加便捷的充电方式。然而，对于许多初次接触无线充电模块的用户来说，如何正确接线成为了一个令人困惑的问题。本文将为您详细解析无线充电模块的接线方法，帮助您轻松掌握这一技术。

## 一、无线充电模块的基本原理

在开始接线之前，了解无线充电模块的基本原理是非常重要的。**无线充电模块**主要通过电磁感应原理实现电能的无线传输。发射端（Tx）和接收端（Rx）之间的线圈通过电磁场耦合，将电能从发射端传递到接收端，从而为设备充电。

## 二、无线充电模块的组成部分

一个典型的无线充电模块通常包括以下几个部分：

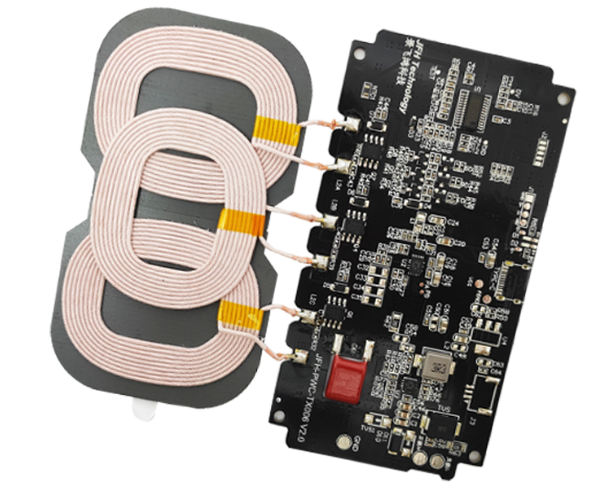

1. **发射端（Tx）**：负责产生电磁场，通常包括发射线圈、驱动电路和控制电路。

2. **接收端（Rx）**：负责接收电磁场并将其转换为电能，通常包括接收线圈、整流电路和稳压电路。

3. **电源适配器**：为发射端提供稳定的直流电源。

4. **连接线**：用于连接各个部分，确保电能的顺利传输。

## 三、无线充电模块的接线步骤

接下来，我们将详细介绍无线充电模块的接线步骤，确保您能够正确连接各个部分。

### 1. 准备工具和材料

在开始接线之前，请确保您已经准备好以下工具和材料：

- **无线充电模块**（包括发射端和接收端）

- **电源适配器**（通常为5V或12V直流电源）

- **连接线**（如杜邦线、焊接线等）

- **万用表**（用于检测电压和电流）

- **螺丝刀**（用于固定连接线）

### 2. 连接电源适配器

首先，将**电源适配器**的输出端与**发射端**的电源输入端连接。确保电源适配器的输出电压与发射端的输入电压匹配，通常为5V或12V。使用万用表检测电源适配器的输出电压，确保其在正常范围内。

### 3. 连接发射端和接收端

将**发射端**的线圈与**接收端**的线圈对齐，确保两者之间的距离在有效范围内（通常为几毫米到几厘米）。使用连接线将发射端的输出端与接收端的输入端连接。注意，发射端和接收端的线圈之间不应有金属或其他导电材料，以免影响电磁场的传输。

### 4. 连接接收端和设备

将**接收端**的输出端与需要充电的设备的充电接口连接。确保连接线的极性正确，通常红色为正极，黑色为负极。使用万用表检测接收端的输出电压，确保其在设备充电电压的范围内。

### 5. 测试和调整

完成所有接线后，打开电源适配器，观察设备是否开始充电。如果设备没有充电，请检查各个连接点，确保连接正确且牢固。使用万用表检测各个部分的电压和电流，确保其在正常范围内。如有必要，调整发射端和接收端的位置，以优化电磁场的耦合效率。

## 四、注意事项

在进行无线充电模块接线时，以下几点需要特别注意：

1. **电压匹配**：确保电源适配器的输出电压与发射端的输入电压匹配，避免电压过高或过低导致设备损坏。

2. **线圈对齐**：发射端和接收端的线圈应对齐，确保电磁场的有效传输。

3. **连接牢固**：所有连接线应牢固连接，避免接触不良导致充电中断。

4. **安全距离**：发射端和接收端之间应保持一定的安全距离，避免过热或其他安全问题。

## 五、常见问题及解决方法

在使用无线充电模块过程中，可能会遇到一些常见问题。以下是几个常见问题及其解决方法：

1. **设备不充电**：检查电源适配器是否正常工作，发射端和接收端的连接是否正确，线圈是否对齐。

2. **充电速度慢**：检查电源适配器的输出电流是否足够，发射端和接收端的线圈是否对齐，设备是否支持快速充电。

3. **设备过热**：检查发射端和接收端之间的距离是否过近，确保设备在通风良好的环境中充电。

通过以上步骤和注意事项，您应该能够轻松掌握无线充电模块的接线方法。无线充电技术为我们带来了极大的便利，正确接线不仅能够确保设备的正常充电，还能延长设备的使用寿命。希望本文能够帮助您更好地理解和应用无线充电模块，享受科技带来的便捷生活。
