无线充电接收ic

无线充电技术正逐渐成为现代电子设备的标配，而这一技术的核心离不开其“大脑”——无线充电接收IC。这类芯片如同一个精密的翻译官，将磁场中的能量转化为设备可用的电能，同时确保整个过程高效、安全。本文将深入解析无线充电接收IC的工作原理、关键类型、性能优化及典型应用场景，带您揭开这项技术背后的奥秘。

磁场到电能的魔法师：接收IC如何工作

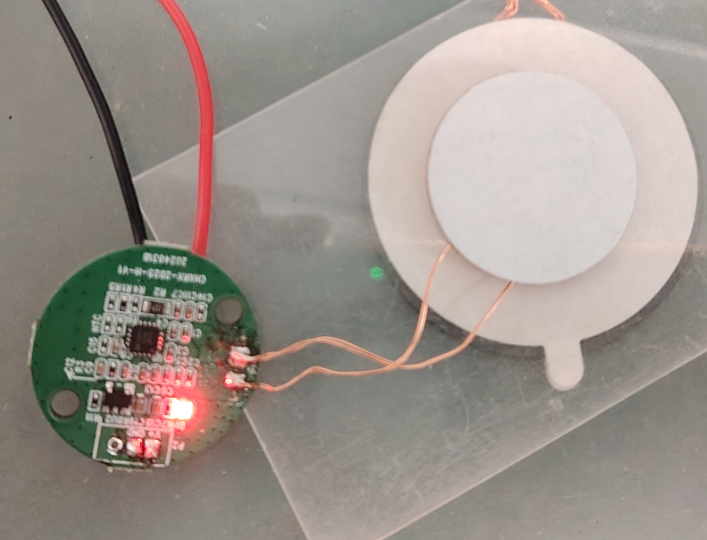

无线充电接收IC的核心任务是将发射端线圈产生的交变磁场转换为直流电。这一过程基于法拉第电磁感应定律，即变化的磁场会在导体中激发电流。接收端线圈捕捉到磁场后，芯片内部的全桥整流电路会将交流电“拉直”为直流电，随后通过电压调节模块（如LDO）输出稳定的电压。例如，bq51011芯片不仅完成整流，还集成了符合Qi协议的通信模块，通过反向散射调制技术向发射端反馈功率需求，形成闭环控制。这种双向对话机制，就像两个默契的舞者，确保能量传输既不过剩也不匮乏。

效率与稳定的双重博弈

为了提升能量转化效率，接收IC通常采用动态电压调节策略。以VRECT（整流输出电压）为例，其目标电压会设置为略高于后端LDO的最小压差，既能减少能量损耗，又能保证稳定性。SW5203芯片更进一步，通过可编程的充电目标电压和恒流输出电流，适配不同电池需求，同时集成同步整流技术，将传统二极管整流90%的效率提升至95%以上。此外，温度保护机制如同“保险丝”，当检测到线圈或电池过热时立即暂停充电，避免安全隐患。

三大门派：接收IC的技术路线

当前主流的无线充电接收IC可分为三类：电磁感应式、磁共振式和集成电源管理型。电磁感应式代表如SW5203，结构简单、成本低，适合耳机充电仓等小功率场景；磁共振式则通过谐振耦合扩大传输距离，但需复杂的协议支持；而IP6816这类高度集成的SoC堪称“瑞士军刀”，单芯片即可完成无线接收、电池充电、电量显示等功能，特别适合空间受限的TWS耳机仓设计。用户在选择时需权衡功率需求、体积限制和成本预算。

从实验室到生活：接收IC的落地实践

在消费电子领域，无线充电接收IC已渗透到日常场景。例如，支持Qi标准的手机接收器通常采用bq5101x系列，其5W功率输出满足快充需求；而电动玩具中的低功耗方案则青睐SW5203，其3W输出配合NTC温度保护，既安全又经济。更有趣的是IP6816在TWS耳机仓的应用——用户放入耳机时自动切换为无线充电，插入有线时则智能关闭接收电路，实现“无感切换”。这些设计背后，是芯片厂商对用户体验的极致打磨。

随着物联网设备爆发式增长，无线充电接收IC正朝着更高效率、更强集成度迈进。未来，我们或许会看到支持15W以上快充的接收芯片，或是能同时处理数据与能量传输的智能方案。但无论如何演进，其核心使命始终不变：让每一台设备摆脱线缆束缚，自由呼吸能量的气息。
