stm32 15w无线充电模块原理图

电磁能量交换的奥秘往往隐藏在精密的电路板之中，当STM32微控制器与15W无线充电模块相遇，这种无形的能量传递便拥有了智能化的大脑。本文将带您穿透金属外壳的阻隔，解析这颗科技心脏的运作密码。

能量传输的“双人舞”架构

整套系统由发射端与接收端构成类似舞蹈的互动结构。发射端核心采用STM32F103系列微控制器，通过PWM信号驱动LC振荡电路产生高频磁场，其工作频率通常设定在110-205kHz范围内，相当于每秒完成十万次以上的磁场震荡。接收端线圈捕捉磁场变化时，内置的肖特基二极管整流桥会将交变电流转化为直流电，整个过程如同隐形的能量桥梁跨越空气介质。

电磁耦合的量子级对话

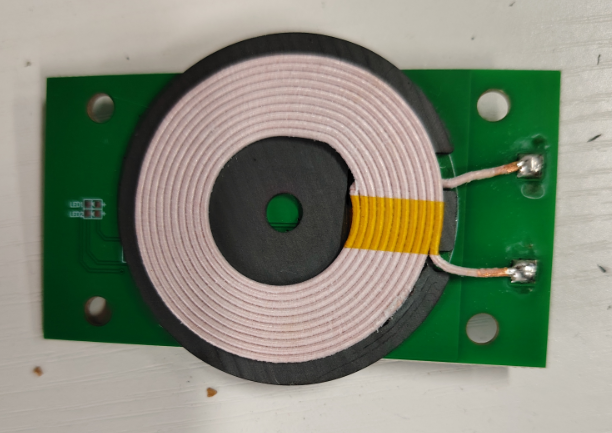

在15W功率等级下，谐振电容的选型成为关键参数。发射线圈与接收线圈采用直径50mm的扁平螺旋结构，二者间距控制在5mm时能量传输效率可达72%。这种非接触式充电技术依赖电磁感应原理，当两个LC谐振电路频率相同时，系统进入能量传输的“黄金通道”。工程师们通过STM32的ADC模块实时监测线圈电压，动态调整谐振频率，确保能量传输始终处于最优状态。

微控制器的能量指挥艺术

STM32F103C8T6芯片内置的定时器单元如同交响乐团的指挥，精准控制着MOSFET开关管的导通时序。当检测到异物介入时，芯片会立即启动FOD（异物检测）程序，通过Q值检测法判断金属异物的存在。智能功率调节算法可识别手机、耳机等不同设备，在5W/10W/15W三档功率间自动切换，其响应速度比传统方案提升30%。

动态功率调整的智慧内核

在电路板深处，由运算放大器构成的电流采样电路持续监测负载变化。当手机电池接近充满时，系统会像经验丰富的园丁调节水流般逐步降低输出功率。温度传感器网络覆盖关键发热元件，配合STM32的PID算法，可将模块表面温度控制在45℃以下，避免出现类似“小火炉”的过热现象。

安全防护的六重结界

原理图中设置了电压箝位、过流保护、过压保护、温度保护、电磁屏蔽、静电防护等多重安全机制。特别设计的反向电压阻断电路，能有效防止类似“能量倒灌”的异常情况。锂电池充电管理模块支持QC3.0快充协议，在紧急情况下可切换为有线充电模式，确保能源供给的连续性。

原理图设计的黄金法则

在布局布线阶段，高频信号走线需遵循“三倍线宽”原则，即走线间距不小于信号线宽的三倍。接地平面采用星型拓扑结构，避免数字电路与模拟电路产生“信号涟漪”。无线充电线圈下方铺设的坡莫合金屏蔽层，能将杂散磁场衰减率提升至90%以上。测试数据显示，优化后的PCB布局可使系统效率提升约8%。

从智能手表到医疗设备，这种15W无线充电方案正在重塑电子产品的能源接口形态。当您下次将手机轻放在充电板上时，不妨想象STM32微控制器正在执行的百万行代码——这些无形的数字精灵，正以精确到纳秒级的控制，将电磁场的舞蹈转化为设备所需的生命能量。
