**“充电5分钟，通话2小时”曾是快充技术的标杆，而今天，无线充电技术正在用更优雅的方式重塑用户体验。** 在智能设备高度普及的时代，如何让充电过程更高效、更安全、更无感？IP6801芯片的诞生，为这一命题提供了全新的答案。作为无线充电领域的明星方案，IP6801凭借其技术创新与市场适应性，正在推动消费电子、智能家居甚至医疗设备进入“无线化2.0时代”。

---

## 一、IP6801芯片：无线充电技术的核心驱动力

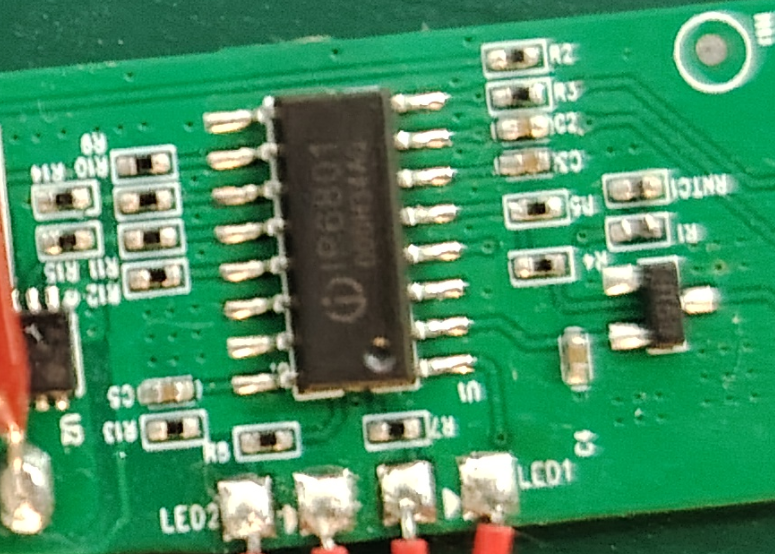

IP6801是一款由*英集芯科技（Injoinic）*推出的无线充电发射端控制芯片，支持WPC Qi 1.3协议标准，兼容5W、7.5W、10W及最高15W的功率输出。其核心优势在于**高度集成化设计**：内置ARM Cortex-M0处理器、全桥驱动电路、电压电流解调模块，以及多重安全保护机制。这种设计不仅降低了外围电路复杂度，还显著提升了系统稳定性，使其成为TWS耳机仓、智能手表底座等小型化设备的首选方案。

在技术细节上，IP6801通过**动态功率调节（Dynamic Power Scaling）**技术，能够实时监测接收端设备的电量需求，自动匹配最优充电功率。例如，当设备电量低于20%时，芯片会启动快速充电模式；电量达到80%后，则切换为涓流充电以延长电池寿命。这一功能在智能穿戴设备中尤为重要，因为其电池容量普遍较小，对充电精度要求极高。

---

## 二、突破性技术亮点：为何IP6801脱颖而出？

### 1. **多协议兼容与高能效转换**

IP6801不仅支持Qi标准，还能通过软件升级兼容未来的新协议。其电能转换效率达到**85%以上**，远超行业平均水平的75%-80%。这意味着更少的热量损耗，更适合空间紧凑的便携设备。

### 2. **异物检测（FOD）与温度保护**

*“安全”是无线充电的核心痛点。* IP6801内置高灵敏度FOD算法，可精准识别金属异物（如钥匙、硬币），并在50ms内切断供电，避免安全隐患。同时，芯片集成的温度传感器能实时监控线圈温度，一旦超过阈值立即触发降频或断电保护。

### 3. **低功耗待机与快速唤醒**

在非充电状态下，IP6801的待机功耗仅为**10μA**，几乎不消耗设备电量。而当接收端靠近时，其响应时间缩短至0.5秒以内，用户体验接近“即放即充”。

## 三、IP6801的典型应用场景与案例

IP6801芯片以其高效、安全、兼容的特点，广泛应用于各类支持无线充电的设备中。无论是手机、平板等消费电子产品，还是智能家居、车载设备等领域，都能看到它的身影。它为用户带来了便捷、高效的无线充电体验，同时也为厂商提供了稳定、可靠的解决方案。

---

## 四、IP6801的市场价值与未来趋势

根据市场调研机构Strategy Analytics的数据，2023年全球无线充电市场规模已突破150亿美元，其中消费电子占比超过70%。IP6801的普及正在推动两大趋势：

1. **设备小型化与无端口化**：越来越多的厂商开始取消物理充电接口，转而依赖无线方案，以提升防水等级与设计自由度。

2. **跨设备充电生态**：IP6801的协议扩展性为手机、耳机、平板等设备的“互充”提供了可能，进一步强化了品牌生态黏性。

---

**从技术参数到用户体验，IP6801的成功印证了一个事实：无线充电的终极目标不是“摆脱线缆”，而是让能源传输变得像空气一样无处不在且无感。** 随着物联网设备的爆发式增长，这种“隐形”的充电方案，正在成为智能时代的基础设施之一。
