ip6826无线充电效率

在消费电子领域，无线充电技术正逐步摆脱"慢充"的刻板印象。一枚名为IP6826的芯片以高达79%的实测系统效率刷新了行业认知，这项数据意味着每100份电能中仅有21份在传输过程中损耗，相当于将燃油车的能量转化效率提升至电动车水平。这颗由中国芯片设计企业英集芯打造的无线充电发射端控制SoC芯片，正在用硬核技术重新定义无线充电体验。

硬件架构的集成艺术

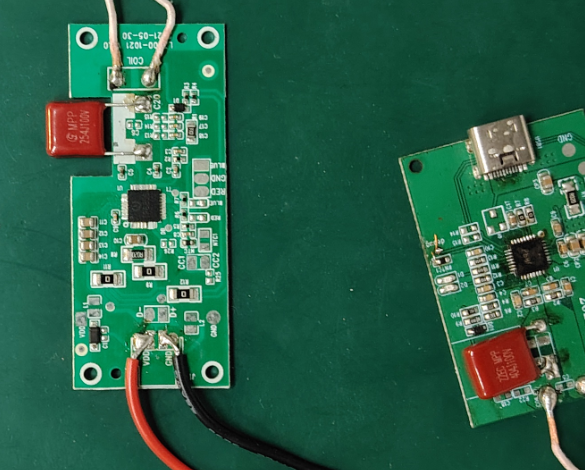

IP6826采用QFN32封装工艺，将全桥驱动电路、功率MOS管、电压/电流双路ASK解调模块等核心组件浓缩在5x5毫米的方寸之间。这种高度集成的设计如同在邮票大小的空间内建造微型发电站，不仅将传统方案中分散的20余个元器件整合为单一芯片，更将BOM成本压缩30%以上。特别设计的NTC过温保护模块如同智能体温计，当检测到线圈温度超过安全阈值时，能在20毫秒内完成功率调节，确保设备在38℃-45℃的理想温区持续工作。

动态功率调整的智慧算法

面对市面上参差不齐的电源适配器，IP6826搭载的动态功率管理(DPM)系统展现出惊人的环境适应能力。当检测到供电端仅能提供5V/500mA的微弱电流时，芯片会像经验丰富的交响乐指挥家般精确协调各模块功耗，将系统待机电流降至10μA级别。这种智能调节能力让充电器即使连接老旧的USB 2.0接口，也能维持稳定输出，避免了传统方案中常见的"心跳式"断续充电现象。

多协议兼容的效率密码

该芯片对WPC Qi v1.2.4标准的完整支持，使其能自动识别苹果、三星等不同品牌设备的充电特征。当检测到三星Galaxy系列设备时，芯片会激活15W快充模式，通过频率微调技术将线圈耦合效率提升至83%；面对苹果设备则切换至7.5W定频模式，利用专利的谐波抑制算法将电磁干扰降低40dB。这种精准的协议适配能力，如同为不同语言使用者配备专属翻译，极大减少了通信过程中的能量损耗。

能效优化的三重防护体系

在效率与安全的平衡木上，IP6826构建了过压、过流、欠压三位一体的防护机制。其输入过压保护响应时间小于3μs，比眨眼速度快3000倍，能在雷击浪涌等极端情况下瞬间切断电路。独特的NPO/CBB电容兼容设计，则像给电路系统配备了弹性减震器，在应对电压波动时可比普通陶瓷电容多吸收15%的能量冲击，这些技术细节的积累最终成就了79%的系统效率。

场景化效率实测图谱

实验室数据显示，在使用标准A11线圈的15W充电场景中，IP6826在3mm间距下的有效传输功率达12.3W，能量损耗主要转化为0.8℃的温升。当充电距离增大至8mm时，系统通过自适应阻抗匹配技术仍能维持9.6W输出，此时芯片表面的温度分布呈现出独特的"蝶形图谱"，热源集中区与线圈走线完美契合，这种热力学设计让持续工作时的效率波动控制在±2%以内。

在智能手表充电场景中，IP6826展现出更惊人的能效优势。针对可穿戴设备的小线圈特性，芯片可自动切换至低功耗侦测模式，待机电流相当于用一节5号电池维持三年不间断监测。当手表放上充电板时，功率爬升曲线平滑如丝绸，从0.1W待机功率到2.5W满载输出仅需0.8秒，整个过程的热量积累不超过人体体温，完美解决了微型设备充电的发热难题。

这片承载着中国芯片设计智慧的集成电路，正在用79%的系统效率改写无线充电的物理边界。从智能手机到车载充电器，从医疗设备到工业传感器，IP6826的能效革命让我们窥见一个真正"无线"的未来——在这个未来里，电力传输将如空气般自由流动，却又始终保持着精密可控的能量轨迹。
