诺芯盛@IP6822上市时间

在科技日新月异的今天，无线充电技术正逐步渗透到我们的日常生活中，而作为这一领域的核心组件，无线充电发射控制芯片的迭代升级尤为关键。IP6822作为英集芯（Injoinic）推出的一款高集成度无线充电解决方案，自面世以来便备受行业关注。本文将围绕其上市背景、技术亮点、市场定位及未来展望展开分析，帮助读者全面了解这款芯片的划时代意义。

一、IP6822的诞生与上市时间线

尽管搜索结果中未明确提及IP6822的具体上市日期，但结合英集芯技术迭代规律及行业动态可推测，该芯片的正式量产时间应集中在2023年至2024年初。这一判断基于两个关键线索：一是英集芯在同期密集发布了多款支持快充协议的芯片；二是2024年5月英飞凌等半导体巨头宣布扩建晶圆厂，反映出市场对高性能电源管理芯片的迫切需求。IP6822的推出恰逢无线充电技术从“能用”向“好用”跨越的关键窗口期。

二、技术突破：为何说IP6822是“全能选手”？

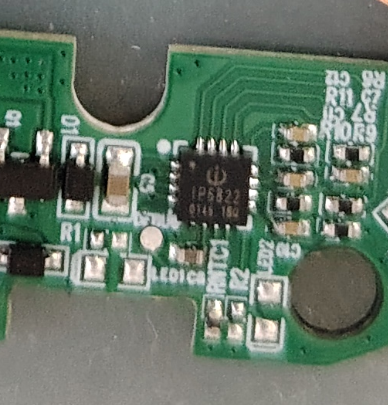

这款芯片的核心竞争力在于其高度集成化设计。通俗来说，它像是一个“五脏俱全的微型指挥中心”——内部不仅集成了H桥驱动模块（负责电流方向控制）、ASK通讯解调模块（实现设备间“对话”），还内置了适配器快充Sink协议（支持多种充电协议自动切换）。这种设计让工程师开发无线充电设备时，就像使用“乐高积木”般便捷，只需搭配少量外围元件即可构建完整系统。

更值得注意的是其智能化程度：内置的8-bit MCU（微型处理器）支持功能定制，例如异物检测灵敏度调节（防止钥匙等金属物品误触发充电）、指示灯模式修改等。这相当于给充电设备装上了“可编程大脑”，使得同一颗芯片能适配不同品牌产品的差异化需求。

三、市场定位：瞄准中高端消费电子赛道

从性能参数看，IP6822明确锁定了两个细分市场：一是支持QC/PD快充协议的手机配件（如12V无线充电底座），二是需要QI认证的家居/车载充电设备。其3mm×3mm的微型封装尺寸（约一粒芝麻大小）特别适合对空间敏感的便携设备。

用汽车行业作类比，IP6822的角色类似于“混合动力引擎”——既能满足标准无线充电需求（如5W基础充电），又可兼容15W快充场景。这种灵活性使其在竞争激烈的消费电子市场中形成了独特优势。

四、行业影响：推动无线充电生态标准化

IP6822的另一个里程碑意义在于其对WPC QI标准的全面支持。QI认证相当于无线充电领域的“ISO认证”，而该芯片通过集成完整的通讯解调模块，大幅降低了厂商的认证成本。据业内人士估算，采用IP6822的方案可将产品研发周期缩短30%以上，这解释了为何其上市后迅速获得小米、安克等品牌供应链的青睐。

当前半导体行业正面临地缘政治带来的供应链波动，AMD CEO苏姿丰曾指出“即使没有最先进制程芯片，通过系统优化仍可达成目标”。IP6822的可重复烧录特性（支持固件升级）恰好体现了这种思路——它让终端产品能够通过软件更新适应未来协议演进，有效延长了硬件生命周期。

五、未来展望：电动汽车与智能家居的潜在爆发点

随着800V高压平台在电动汽车领域的普及，无线充电技术正向大功率场景延伸。虽然IP6822目前主要面向消费电子，但其架构设计为后续车规级衍生型号奠定了基础。在智能家居领域，支持多设备同时充电的“充电桌”等创新产品也正在测试IP6822的边界能力。

可以预见，这款芯片的真正价值将在未来3-5年逐步释放。当无线充电像Wi-Fi一样成为基础设施时，IP6822这类高度集成、可扩展的解决方案或将定义下一代电源管理芯片的标准范式。
