IP6822手表无线充电方案

返回列表 来源:无线充方案 发布日期: 2026-04-28

当你的智能手表在清晨的低电量提醒中响起,你是否也曾为那根细小的、容易丢失的专用充电线而烦恼?或者在为TWS耳机充电仓寻找合适接口时感到一丝不便?无线充电的便利性早已深入人心,但当我们把目光投向更小巧、更私人的可穿戴设备时,对充电方案的要求也变得更加严苛。它需要足够小,以便嵌入精致的产品设计;它需要足够智能,以应对复杂的充电场景;它更需要绝对的安全,来守护我们时刻贴身的“数字伴侣”。

今天,一颗名为英集芯IP6822的无线充电发射控制SOC芯片,正在悄然改变这一局面。它像一位藏在幕后的精密工程师,以其高度集成的“小身材”和面面俱到的“大智慧”,为智能手表、无线耳机等可穿戴设备,提供了前所未有的充电解决方案。

一、方寸之间的集成艺术:为何“小”是可穿戴设备的生命线?

对于智能手表这类产品,内部空间可谓“寸土寸金”。每一毫米的厚度、每一毫克的重量,都直接关系到佩戴的舒适度与产品的美观。传统的无线充电方案往往需要复杂的分立器件和外围电路,无形中占用了宝贵的PCB空间。

IP6822的突破口,首先就在于其极致的集成度与微型化封装。它采用QFN16封装,尺寸仅为3mm×3mm,如同一枚微小的邮票。这颗芯片内部,集成了H桥驱动模块、ASK通讯解调模块、适配器快充Sink协议等无线充电的核心技术单元。这意味着,开发者无需再为搭建这些功能模块而耗费大量外围元件,电路设计得以大幅简化。

这种高度集成的设计带来的价值是双重的:一方面,它显著降低了整体方案的物料成本与生产复杂度;另一方面,它为产品ID设计释放了更多自由。设计师可以更从容地规划电池容量、传感器布局,甚至为手表增添更丰富的功能,而不必过分迁就充电模块的“体型”。在竞争白热化的可穿戴市场,这种由核心芯片带来的设计灵活性,往往就是产品脱颖而出的关键。

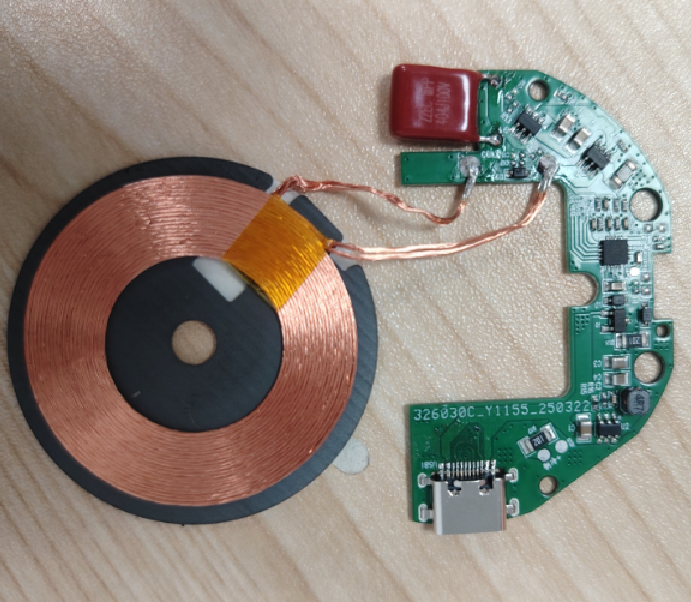

IP6822手表无线充电方案

二、不止于“充得上”:智能功率管理与多协议兼容的深层逻辑

如果说小巧的体型是入场券,那么智能化的“大脑”才是IP6822赢得市场的核心竞争力。可穿戴设备的电池容量相对较小,充电过程的安全与高效尤为重要。

IP6822支持5W到15W的宽范围功率输出,并具备智能功率管理功能。其动态功率管理(DPM)能够实时感知充电器的供电能力和设备的充电需求,如同一位经验丰富的调度员,动态调整输出功率。这不仅确保了充电过程的高效稳定,更能防止因功率不匹配导致的效率低下或潜在风险。例如,为一只支持5W无线充电的智能手表供电时,芯片会自动匹配最佳功率档位,避免能源浪费。

更值得称道的是其强大的协议兼容性。它严格遵循WPC Qi标准,全面支持BPP、PPDE、EPP等主流协议,并内置了对PD3.0、QC等有线快充协议的支持。这意味着,无论是搭载不同无线充电标准的各品牌智能手表,还是需要特定快充协议触发的高功率充电场景,IP6822都能自动识别、无缝对接。它实现的是一种“自适应”的充电体验,用户不再需要辨别自己的设备属于哪种协议,只需将其放置于充电区域,剩下的交给芯片处理即可。这种“一充多用”的兼容性,极大拓展了单一充电底座的应用价值。

三、隐形的安全卫士:从异物检测到温度监控的全方位守护

安全,是所有电子产品的底线,对于贴身佩戴的设备更是红线。IP6822在安全防护上构建了一套多维度的“堡垒”。

首先是其高精度的异物检测功能。无线充电线圈产生的交变磁场,一旦遇到钥匙、硬币等金属异物,会产生涡流导致发热,存在安全隐患。IP6822集成的FOD功能能够实时监控线圈的电压与电流变化,据说能在0.1秒内敏锐识别出金属异物的存在,并立即切断电源、触发保护。这种快速响应的能力,将风险扼杀在萌芽状态。

其次是精准的温度管控。芯片内置NTC温度传感器,能够实时监测自身及线圈的温度。当检测到温度升至安全阈值(例如45℃)时,系统会自动降低输出功率;若温度继续升高至更高临界点(如60℃),则会立即停止充电,直至温度回落安全范围后方才恢复。这套智能温控逻辑,不仅防止了设备因过热而损坏,也有效延长了电池和芯片本身的使用寿命。

此外,输入过压、欠压、过流等全面的电气保护机制,共同构成了一张严密的安全网。它确保了即使在供电环境波动或发生意外短路等异常情况下,设备和充电方案本身也能得到最大程度的保护。

四、赋能场景创新:从消费电子到未来智能生活的无限想象

基于上述特性,IP6822的应用场景远远超出了单一的充电底座。在消费电子领域,它正成为众多旗舰智能手表和TWS耳机充电仓的“心脏”,为用户提供无感、便捷的充电体验。其低功耗特性同样亮眼,待机功耗仅10mA,睡眠模式功耗低于50μA,这使得搭载它的设备在待机时几乎不消耗额外电量,符合可穿戴设备长续航的设计追求。

更进一步,它的潜力正被挖掘到智能家居乃至工业领域。想象一下,未来的智能音箱、智能门锁或许不再需要预留充电接口,一个内置IP6822的无线充电底座就能让它们随时保持能量满格。在工业自动化场景中,例如自动导引车,通过部署基于IP6822的无线充电点,可以实现生产间隙的自动补能,真正做到7x24小时不间断运行,提升整体生产效率。

回到我们最初关于智能手表的那个小小烦恼。一颗IP6822芯片所代表的,不仅是一次充电技术的升级,更是一种用户体验哲学的改变:将复杂的技术隐藏在极简的设计之后,将安全的顾虑消弭于无形的防护之中,最终留给用户的,只有放下即充的从容与安心。

技术的进化,总是朝着更便捷、更无缝、更贴近人性的方向迈进。在可穿戴设备这片精密的疆域里,像IP6822这样的高集成、高智能、高安全芯片,正在重新定义“充电”这件事的边界。它或许不会被用户直接看见,但它所带来的自由与安全感,却真实地融入了我们每一次抬手看时间的瞬间,每一次戴上耳机享受音乐的片刻。这,或许就是微小芯片所承载的巨大能量。
