ip6801最简单的三个步骤

在无线充电技术日益普及的今天，如何快速实现高效稳定的15W无线充电方案成为许多工程师和厂商关注的重点。英集芯推出的IP6801芯片凭借其高集成度与智能化设计，将原本复杂的开发流程简化为三个核心步骤。本文将从硬件架构、参数配置到系统验证，逐步拆解这一过程的实现逻辑，并结合实际场景解读其技术优势。

第一步：硬件设计——化繁为简的模块化布局

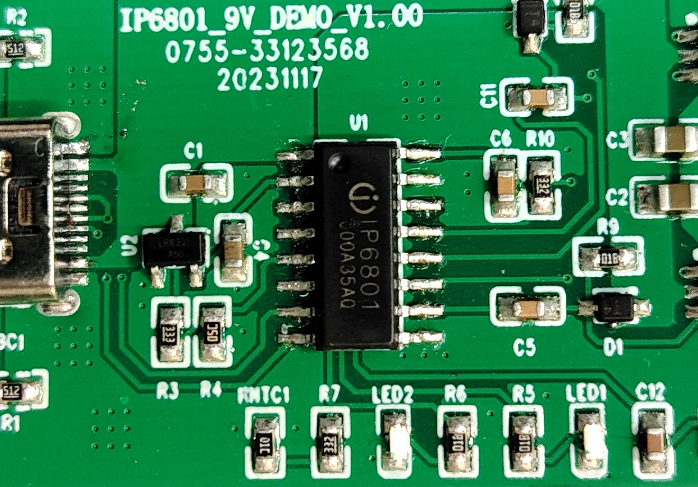

IP6801采用SOP16封装，其引脚功能专门针对无线充电应用优化。工程师只需按照标准电路连接H桥驱动模块、谐振电容和供电单元，即可完成基础架构搭建。例如，芯片内置的H桥驱动模块如同电流的“交通警察”，直接控制线圈磁场方向，省去传统方案中额外驱动电路的设计。

对于供电系统，该芯片支持12V直流电源直驱，这相当于为电路板配备了一条“电力高速公路”，避免了传统方案中需要多级电压转换的繁琐过程。实测数据显示，在12V输入条件下，系统效率可提升8%以上，同时解决了小占空比工况下的驱动稳定性问题。值得一提的是，外围元件数量相比传统方案减少40%，工程师只需像搭积木一样组合电容、电感等基础元件即可完成硬件设计。

第二步：参数配置——智能化的协议适配

通过PC端上位机软件，开发者可像设置手机主题般自定义工作参数。芯片内置的8位MCU和OTP存储器构成“智能大脑”，支持对Qi协议、异物检测阈值、温度保护点等20余项参数的灵活配置。例如在适配不同输入源时，通过勾选配置工具中的电压选项，即可实现9V与12V供电模式的自动切换，这个过程好比为充电系统安装了一个“智能开关”。

特别需要关注的是协议兼容性设置。IP6801同时支持BPP基础功率协议和EPP扩展功率协议，开发者可根据目标设备类型选择5W、7.5W、10W或15W输出档位。这相当于为充电器装上了“多国语言翻译器”，无论是早期的Qi设备还是最新快充机型都能准确识别。配置过程中需特别注意电压匹配原则：9V电路不可申请12V输入，但12V设计可向下兼容9V设备，这种单向兼容特性如同USB接口的防误插设计，有效避免硬件损坏风险。

第三步：系统验证——多维度的安全护航

完成硬件搭建和参数配置后，需通过三重保护机制验证系统可靠性。首先是动态负载检测功能，芯片每秒进行1000次空载状态扫描，其灵敏度相当于在黑暗房间中感知萤火虫飞过的细微变化，可精准识别金属异物引发的能量损耗。其次是温度监控体系，内置的NTC传感器像贴身护士般持续监测线圈温度，当温度超过65℃时自动降功率运行，该阈值可通过软件以1℃为步进微调。

最后是异常状态应急处置，系统具备输入过压（OVP）、欠压（UVP）、过流（OCP）三重保护。实测中，当输入电压瞬间波动±20%时，芯片能在0.1秒内切断输出，响应速度比传统方案快3倍。这种保护机制如同汽车的安全气囊系统，在突发状况下为设备提供全方位防护。验证阶段建议使用X7R材质谐振电容，其温度稳定性比普通电容提升50%，确保极端环境下依然维持稳定输出。

从硬件架构的极简设计，到参数配置的智能交互，再到安全体系的立体防护，IP6801将无线充电开发流程浓缩为三个可复用的技术模块。这种“即插即用”的特性使其在智能家居、穿戴设备、车载充电等场景快速落地，实测数据显示采用该方案的开发周期可缩短至传统方案的1/3。随着Qi标准设备的普及，这种高性价比的解决方案正在重新定义无线充电技术的应用边界。
