ip6806无线充电器

在当今快节奏的生活中，无线充电技术正逐渐成为智能设备的标配。而支撑这一体验的核心，往往是一颗高度集成的芯片。今天，我们将深入解析一款在消费电子领域备受青睐的无线充电解决方案——IP6806，看看它如何以小巧之躯实现高效能量传输。

多档功率适配：像智能变速器般的灵活

IP6806最显著的特点是支持5W、7.5W和10W三档功率输出，这种设计如同汽车的变速系统，能根据不同的"路况"——即设备需求自动切换动力。5W档位适合普通智能手机的日常补给，7.5W专为苹果设备优化，而10W则能快速为三星等支持高功率充电的设备"续航"。这种分级机制不仅提升效率，还能避免长时间满负荷运行导致的器件老化，相当于为设备寿命上了一道保险。

电气性能：稳如老司机的操控技术

面对复杂的供电环境，IP6806展现出令人信赖的稳定性。其输入耐压值高达16V，即使遇到电压波动也能泰然处之，好比经验丰富的司机在颠簸路段仍能保持车身平稳。芯片内部集成的NMOS全桥驱动和功率MOS管，将电能转换效率提升至80%以上，这意味着更少的能量损耗和更低的发热量。特别值得一提的是其内置的电压/电流解调模块，就像一位敏锐的调酒师，能实时调整"配方比例"，确保输出参数始终精准匹配接收端需求。

智能化设计：会思考的充电管家

这颗芯片的智慧不仅体现在硬件层面。它严格遵循WPC Qi v1.2.4最新标准，通过独特的analog ping技术主动探测接收设备，建立通信后才启动能量传输，有效避免误触发电磁辐射。当检测到金属异物（如钥匙、硬币）时，其FOD（异物检测）功能会立即停止供电，这个安全机制堪比智能门锁的防夹手设计。更巧妙的是，它采用PID算法动态调整振荡频率，仿佛给线圈装上了"智能油门"，能根据电池饱和度自动调节功率输出，在充满时优雅地结束任务。

极简主义哲学：小身材的大智慧

工程师们对IP6806的集成度推崇备至。在仅4mm×4mm的QFN封装内，它奇迹般地整合了LM321运放和四颗MOS管，外部仅需14颗无源器件加线圈即可构建完整方案。这种高度集成化设计，相当于把传统需要数十个元件的电路浓缩成"胶囊型"解决方案，不仅节省了70%的PCB空间，还显著降低了物料成本。对于追求轻薄化的消费电子产品而言，这种设计无疑是工业美学的典范。

应用场景：无处不在的能量驿站

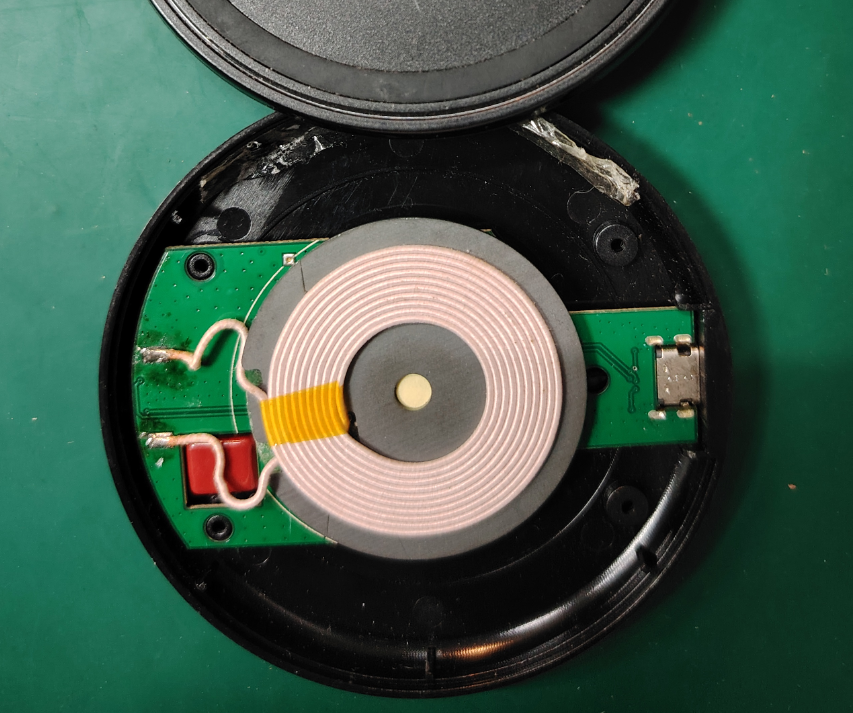

从床头柜的无线充电座到车载充电支架，IP6806的身影已渗透到各个生活场景。其4.5V-5.5V的输入电压范围完美匹配USB供电标准，意味着用户用普通手机充电器就能驱动这套系统。在咖啡厅、机场等公共场所，采用该方案的充电设备能智能识别不同品牌手机，自动提供最佳充电体验。甚至有厂商将其植入家具中，打造出"放下即充"的隐形充电网络，让科技服务真正润物无声。

当我们拆解这些便利背后的技术逻辑，会发现IP6806的成功绝非偶然。它以精准的功率控制为经，以可靠的安全机制为纬，编织出一张无形的能量网络。在这个追求效率的时代，这类高度集成的解决方案或许正预示着未来电子产品的进化方向——用更小的物理存在，创造更大的使用价值。
