NU1680C无线接收芯片

在科技飞速发展的今天，无线充电技术已经成为我们日常生活中不可或缺的一部分。无论是智能手机、智能手表，还是TWS耳机，无线充电都为我们带来了极大的便利。而在这场无线充电的革命中，伏达半导体推出的NU1680C芯片无疑是一个璀璨的明星。

一、NU1680C芯片的基本特性

NU1680C是一款高度集成的无线电源接收器，它符合WPC Qi标准，支持BPP 5W的无线接收功率。这款芯片采用了QFN16的小型化封装，使得它在空间占用上具有显著优势。更重要的是，NU1680C无需复杂的外围电路设计，仅需一颗主控芯片、一个线圈以及12颗外围元件，即可构建完整的无线充电接收系统。这种设计极大地简化了电路结构，降低了成本，同时也提高了系统的可靠性和效率。

二、精简而强大的内部构造

传统无线充电接收端往往需要数十个元器件协同工作，而NU1680C则通过高度集成的设计，将众多功能浓缩在一颗小小的芯片中。除了基本的功率调节和协议通信功能外，它还集成了一个同步整流器，无需自举电容，进一步提高了充电效率。这种设计使得NU1680C在保持高性能的同时，实现了更低的功耗和更小的PCB面积，为设备的小型化提供了有力支持。

三、灵活的应用方案

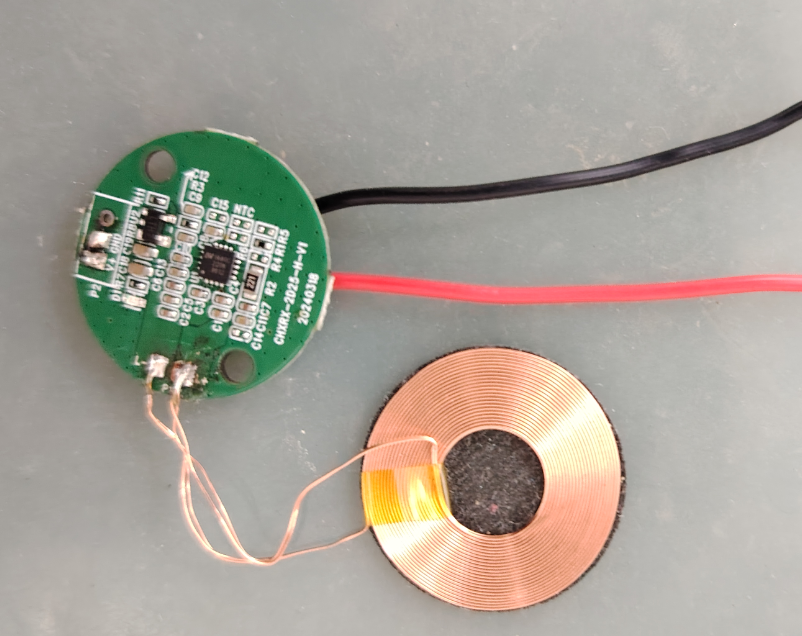

NU1680C芯片的应用范围非常广泛，从智能手表到TWS耳机，再到其他需要无线充电功能的设备，它都能轻松应对。其邮票大小的PCB板（最小15mm×10mm）和0.85mm超薄线圈，使得它能够轻松嵌入到毫米级空间的设备中，为设计师提供了极大的灵活性。此外，由于不需要固件来编程，NU1680C大大简化了设计工作，使得开发人员能够更容易、更快速地整合解决方案。

四、高效的充电体验

在实际使用中，NU1680C芯片的表现令人印象深刻。实测数据显示，其2.5W-5W的功率输出（5V/0.5A-1A）能够满足大多数设备的充电需求。同时，由于它能够调节输出电压跟踪电池电压，因此可以进一步降低充电系统的功耗，延长设备的续航时间。这种高效的充电体验不仅提升了用户的满意度，也为设备的长期使用奠定了坚实的基础。

五、未来的展望与期待

随着无线充电技术的不断发展，人们对充电速度、效率以及便捷性的要求也越来越高。NU1680C芯片作为当前市场上的一款优秀产品，已经在很大程度上满足了这些需求。然而，这并不意味着它可以停滞不前。相反，伏达半导体一直在不断探索和创新，致力于提升NU1680C的性能和功能。未来，我们有理由相信，NU1680C将会在更多领域得到应用，为用户带来更加便捷、高效的充电体验。

NU1680C芯片以其高度集成、高效能、低成本以及广泛的应用范围等特点，在无线充电领域展现出了强大的竞争力。它不仅简化了电路设计，降低了成本，还提高了充电效率和用户体验。相信在未来的发展中，NU1680C将会继续引领无线充电技术的创新和发展，为我们的生活带来更多便利和惊喜。
