诺芯盛科技推出一款15W三线圈无线充芯片发射方案，是基于英集芯IP6809B无线充SOC芯片设计的车载无线充电器方案。

（一）三线圈无线充芯片IP6809B方案简介：

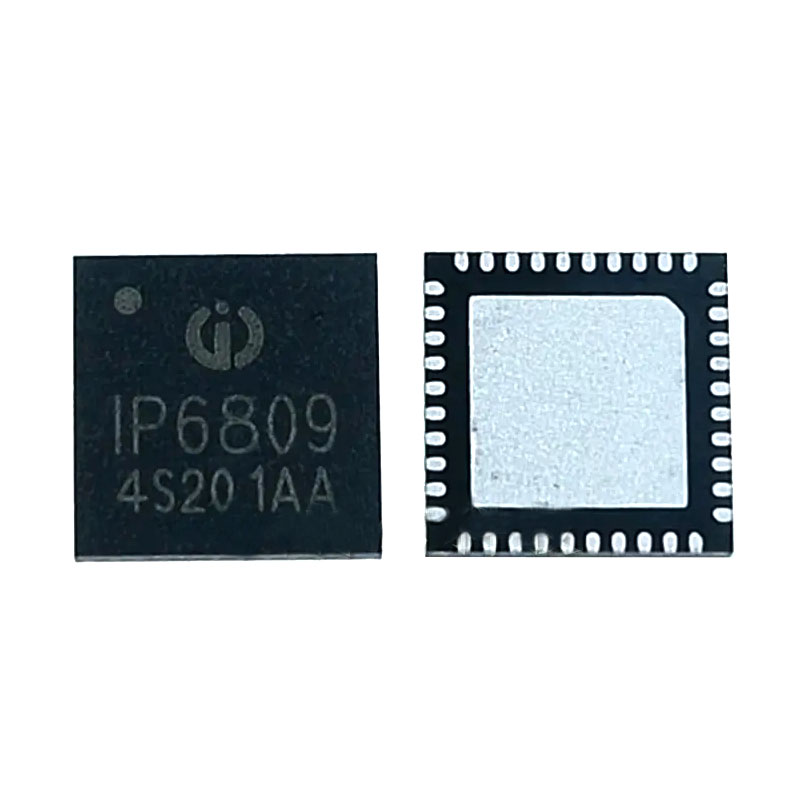

        英集芯IP6809B是一款无线充电发送端控制器SOC芯片，兼容WPC Qi v1.2.4新标准。支持2-3线圈无线充电应用，支持A28线圈、MP-A8线圈，支持客户线圈定制方案，支持5W、苹果7.5W、三星10W、15W充电。

（二）三线圈无线充芯片IP6809B方案特性：

1、支持5-15W多种应用

（1）单独5W应用

（2）快充充电器输入5-10W应用

（3）5V充电器输入5-10W升压应用

（4）9-15V充电器输入5-10W降压应用

（5）12-19V充电器输入15W应用

2、支持多线圈

（1）支持2-3个线圈

（2）支持自动检测接收线圈摆放位置

（3）通过特定IO的电平状态判断是2/3线圈

3、输入耐压高达25V

4、集成NMOS全桥驱动

5、集成内部电压/电流解调

6、支持FOD异物检测功能

（1）高灵敏静态异物检测

（2）支持动态FOD检测

（3）FOD参数可调

7、低静态功耗和高效率

（1）静态电流4mA

（2）实测系统充电效率高达79%

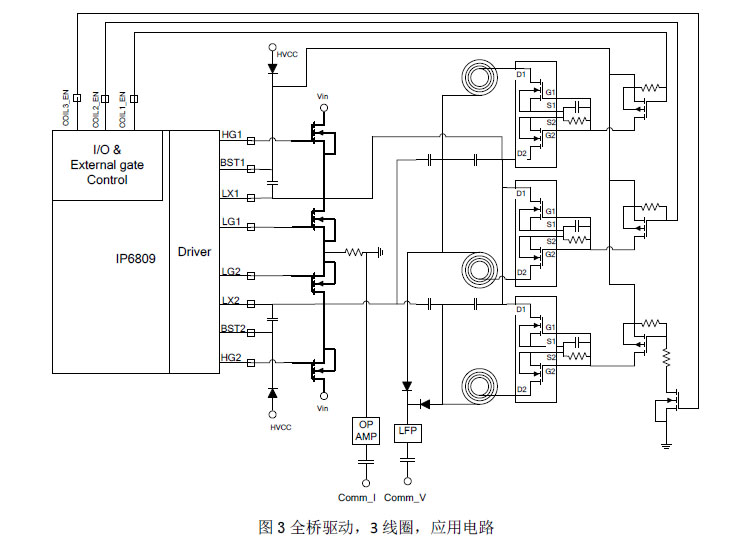

（三）三线圈无线充芯片IP6809B方案无线充电全桥驱动三线圈应用电路示意图：

（四）三线圈无线充芯片IP6809B方案全桥/半桥驱动介绍：

              IP6809内置两个对称的的半桥驱动模块，包含多档位的死区控制和驱动能力控制，以匹配不同型号的外置NMOS。PWM频率可调范围为110kHz~205kHz，可调step低至0.25kHz。

（五）三线圈无线充芯片IP6809B方案应用产品：

（1）背夹、无线充电底座

（2）车载无线充电设备
