无线充电pcb线路板

清晨，手机轻轻放在桌面，无需摸索插头，电量便悄然充满——这看似简单的便利背后，隐藏着一块精密的**无线充电PCB线路板**。正是这块看似不起眼的电路板，成为了能量无线传输的隐形桥梁，悄然改变着我们与电子设备的互动方式。

**核心基石：无线充电PCB的本质**

无线充电PCB线路板绝非普通电路板。它是专为无线能量传输系统设计的印刷电路板，其核心使命是实现**发射端（TX）** 与**接收端（RX）** 之间稳定、高效的电磁场能量交换。这块特殊的电路板集成了**精密线圈绕组**、**谐振电容**、**功率电子器件**（如MOSFET、驱动IC）、**控制芯片**以及复杂的信号调理与保护电路，共同构成了无线充电系统的"物理载体"与"神经中枢"。

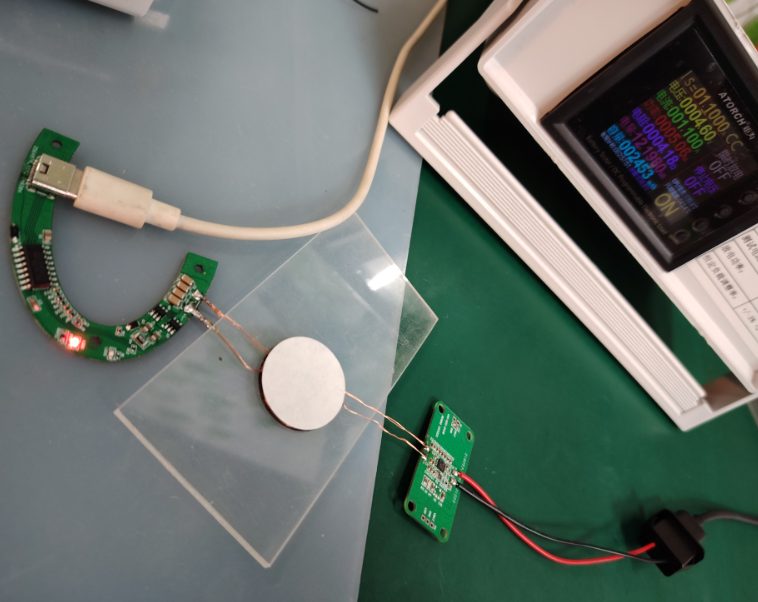

**能量传递的精密舞步：工作原理**

1. **电磁感应奠基（主流技术）**：发射端PCB上的驱动电路将直流电转化为高频交流电（通常数百kHz），流经**精密设计的发射线圈（Tx Coil）**，产生**强交变磁场**。当接收端PCB上的**接收线圈（Rx Coil）** 进入此磁场范围，磁力线切割线圈，依据法拉第电磁感应定律，在线圈中感应出交流电动势。

2. **谐振调谐（关键提升）**：发射端与接收端PCB上均设计有**谐振电容（C）**，与线圈电感（L）共同构成**LC谐振电路**。当发射频率与接收端的固有谐振频率匹配时，系统进入**谐振状态**，能量传输效率实现显著跃升。这是高效无线充电的"密码"所在。

3. **接收端整流与管理**：接收端PCB感应出的交流电，经由**高效整流桥电路**（通常使用低VF的肖特基二极管或同步整流MOSFET）转化为直流电。随后，**电源管理芯片（PMIC）** 对其进行精确的**电压转换**（降压/升压）、**稳压**及**电流控制**，最终输出符合设备电池充电需求的稳定直流电源。**异物检测（FOD）** 与**过温保护**等关键安全电路也集成于此。

**设计密码：决胜性能的关键要素**

* **线圈设计与布局：** **线圈形状**（圆形、方形、多线圈阵列）、**匝数**、**线径**、**绕线方式**（单层/多层/利兹线）及**线圈间距**对耦合系数（k）和传输效率有决定性影响。**多线圈阵列设计**（如苹果MagSafe）极大提升了设备放置自由度。

* **材料选择：** 高频应用要求PCB基材具有**低介质损耗（Df）** 和**稳定的介电常数（Dk）**。FR4是基础选择，而**高频专用材料**（如Rogers RO4000系列、Isola IS415等）在追求极致效率的高功率或高频设计中不可或缺。

* **多层板结构与布线：** 复杂的控制逻辑、功率路径与敏感信号处理需**精心分层（通常4层或以上）**。**功率走线需足够宽厚**以承载电流、减少损耗；**高频信号线需阻抗控制**并远离干扰源；**地平面设计**对**抑制EMI**至关重要。

* **EMI/EMC抑制：** 强交变磁场本质是干扰源。设计中需综合运用**屏蔽层（磁性片/金属屏蔽罩）**、**优化的接地策略**、**滤波电路**（π型/LC滤波）及**合理的元器件布局**来满足严格的电磁兼容要求。

* **热管理：** 功率器件（MOSFET、整流器）和线圈的铜损会产生热量。**大面积覆铜**、**散热过孔（thermal vias）**、**导热垫**甚至**集成散热片**设计对保障长期可靠运行必不可少。

**应用场景：驱动多元化的设计需求**

* **消费电子（主流）：** 手机、TWS耳机、智能手表充电底座/接收器。追求**小型化、轻薄化、低成本**及符合**Qi标准**兼容性，多线圈阵列提升用户体验。

* **汽车电子：** 车载无线充电板。面临**宽输入电压范围（12V/24V）、严苛环境温度（-40℃~85℃+）、强抗振性、高EMC等级**等挑战，设计更强调**鲁棒性**。

* **医疗与工业：** 植入式设备充电、无菌环境设备、工具电池包。对**可靠性、安全性（隔离要求）、特定功率/距离效率**有极致需求，常采用**磁共振技术**。

* **家具与基础设施：** 嵌入式桌面、台灯、公共充电站。设计需考虑**美观性、耐用性及与不同材质（木/石/塑料）的集成适应性**。

**未来脉动：创新不止**

* **更高功率与更快速度：** GaN（氮化镓）器件在发射端PCB的应用，助力实现更高效率的百瓦级快充，缩短充电时间。

* **更自由的空间传输：** 磁共振技术优化与新型天线设计，推动从"接触式"向"真·无线"（数厘米至米级）迈进，**Qi2标准的MPP（磁功率分布）技术**已显著提升自由度。

* **集成化与智能化：** 多功能SoC整合MCU、驱动、协议、保护于一体；AI算法优化充电策略（动态调整功率/频率）提升能效比与安全性。

* **新材料探索：** 柔性/可拉伸PCB基材结合新型磁性复合材料，为可穿戴设备及异形表面集成充电开辟道路。

从掌中的智能手机到飞驰的电动汽车，**无线充电PCB线路板**以精妙的电磁舞蹈，无声地传递着能量。它融合了电磁学、材料科学与精密电子工程，是便捷体验背后的硬核基石。每一次无感充电的成功，都是对这块精密电路板上**线圈谐振的精准匹配、电磁干扰的强力驯服以及功率路径的优化设计**的无声致敬。未来，随着新材料与新拓扑结构的涌现，这块承载着"无线能量流"的智慧之板，必将持续革新我们获取电力的方式。
