  • 诺芯盛科技提供一款15W大功率27mm远距离无线充电发射方案设计IP6808芯片
远距离无线充电发射方案设计IP680
【产品应用】诺芯盛科技提供一款15W大功率27mm远距离无线充电发射方案设计IP6808芯片,是英集芯推出的一款外挂MOS模式的无线充电SOC
全国热线

18520818530

产品·特点
专注无线充电方案设计研发制造

●  15W大功率

●  27mm远距离

●  外挂MOS

●  发热量小温控好

●  Qi标准

诺芯盛15W大功率27mm远距离无线充电发射方案设计IP6808芯片

产品·详情
诺芯盛为客户提供具有竞争力的无线充电产品

          诺芯盛科技提供一款15W大功率27mm远距离无线充电发射方案设计IP6808芯片,是英集芯IC原厂推出的一款外挂MOS模式的无线充电SOC,英集芯IP6808是一款无线充电发射端控制芯片,兼容WPC Qi v1.2新标准,支持5W、苹果7.5W、三星10W、15W功率。

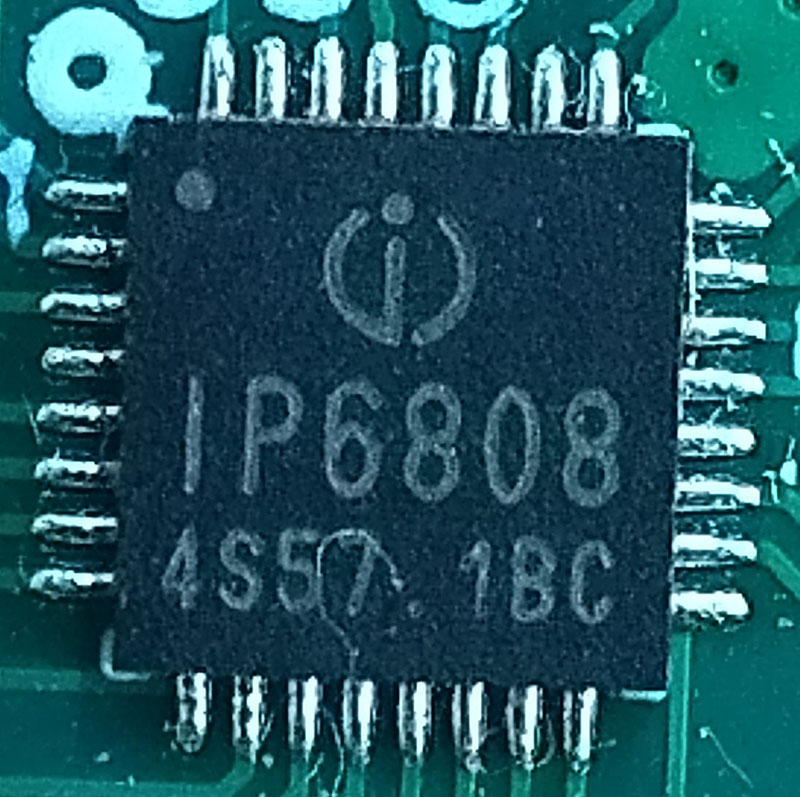

一、远距离无线充电发射方案设计IP6808芯片实拍图:

800-112


二、远距离无线充电发射方案设计IP6808芯片特点:

(1)兼容WPC v1.2.4 标准

(2)支持5~10W多种应用

       (A)单独5W 应用

       (B)快充电器输入5~10W应用

       (C)5V 充电器输入5~10W升压应用

       (D)9V~15V充电器输入5~10W降压应用


(3)输入耐压高达25V

(4)集成NMOS全桥驱动

(5)集成内部电压/电流解调

(6)支持FOD异物检测功能

       (A)高灵敏静态异物检测

       (B)支持动态FOD检测

       (C)FOD参数可调


(7)低静态功耗和高效率

       (A)静态电流4mA

       (B)实测系统充电效率高达79%

(8)兼容NPO电容和CBB电容

(9)支持成品固件在线升级(可持续更新,大概保持每周更新一次的频率,不断排除潜在问题)


三、远距离无线充电发射方案设计IP6808芯片采用外挂MOS管的形式,此方式可以很好地为无线充方案分散散热点,从而使得适应于各类密封空间、散热条件较差的环境,都能够有一个良好地温控。

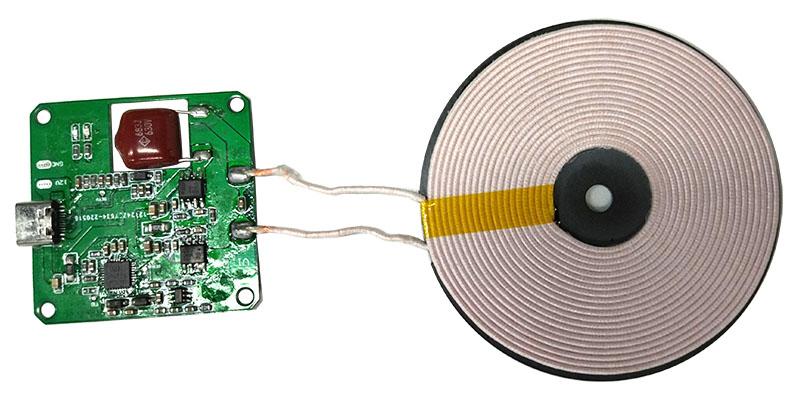

四、采用远距离无线充电发射方案设计IP6808芯片的PCBA实拍图(正面)如下:

800-500

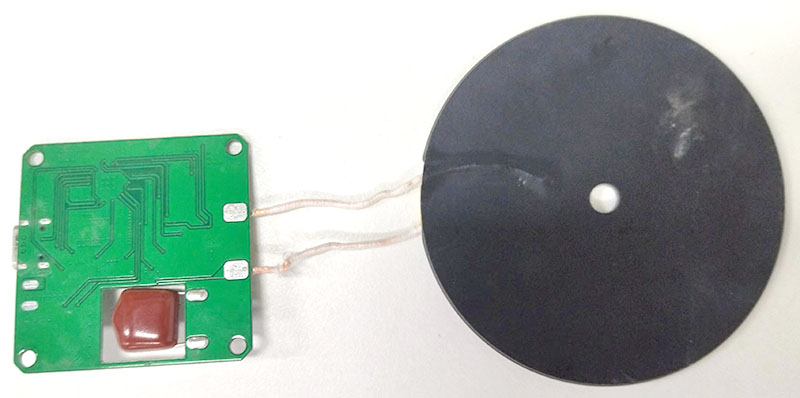

五、采用远距离无线充电发射方案设计IP6808芯片的PCBA实拍图(背面)如下:

574357


       诺芯盛科技是一家QI标准无线充电发射方案、接收方案设计公司,无线充方案可适用于手机、手表、宠物饮水机、55度恒温杯暖暖杯保温杯、LED智能灯、床头灯、面板灯等产品。为客户选择合适的无线充电方案而努力,提供DEMO测试板、样品及技术支持、方案设计画板等,可供应无线充芯片、PCBA电路板模块。欢迎来人来电咨询!
