无线充电电路板

返回列表 来源:无线充方案 发布日期: 2025-06-21

无线充电技术已深度融入现代生活,其核心载体——无线充电电路板,堪称能量传输的“隐形桥梁”。这块不足手掌大小的电路板,不仅承载着电力转换的核心技术,更隐藏着材料科学、电磁学与热力学的跨界智慧。

一、能量转换:电磁场的“隔空对话”

无线充电电路板的本质,是通过电磁感应实现能量的“无接触传递”。发射端线圈如同广播电台的发射塔,将电能转化为高频交变磁场;接收端线圈则像灵敏的收音机,捕捉磁场变化并转化为电流。这一过程可类比为“隔空取电”的魔法:当手机靠近充电板时,两者通过磁场共振完成能量交换,无需物理连接。

值得注意的是,这种能量传输的效率与距离成反比。例如,当手机与充电板间距超过5mm时,传输效率可能下降至70%以下,如同信号随距离衰减的Wi-Fi信号。

二、材料革命:从“铜线”到“纳米级精密”

电路板的材料选择直接影响充电性能。传统铜制线圈虽成本低廉,但在高频下易产生涡流损耗;新型litz线(利兹线)通过多股细线编织,显著降低电阻,提升传输效率。

基材方面,FR4环氧树脂板凭借优异的绝缘性与耐热性成为主流,而高端产品采用陶瓷基板,导热效率是传统的3倍,如同给电路板穿上“散热铠甲”。此外,纳米涂层技术的应用使电路板具备防水防腐蚀特性,适用于浴室、厨房等复杂场景。

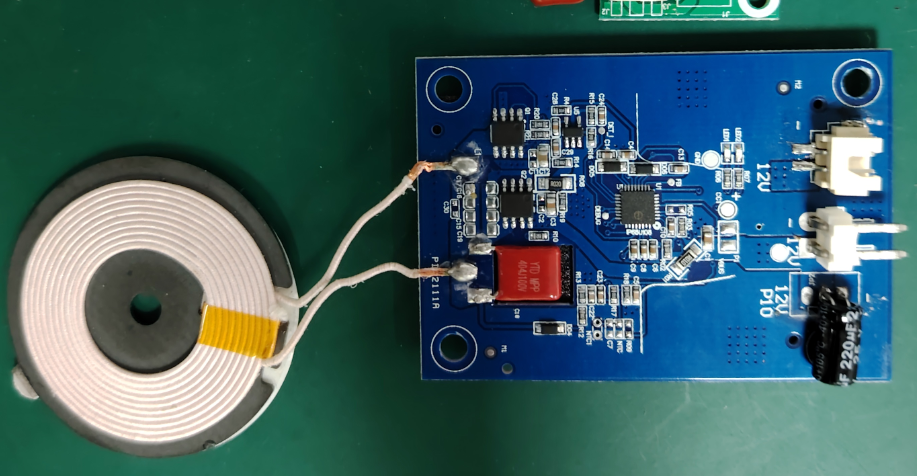

无线充电电路板

三、热管理:微观世界的“降温战役”

充电过程中,线圈因电流通过产生热量,若不及时散热,可能引发元器件老化甚至火灾风险。电路板上的散热设计堪称“微观空调系统”:

  • 被动散热:通过布局散热鳍片和铜箔,扩大散热面积。例如,某品牌充电板的石墨散热层导热系数达1500W/m·K,是空气的400倍,快速均摊热量。

  • 主动散热:内置智能温控芯片,当温度超过45℃时触发小型涡轮风扇,风量可达30CFM(立方英尺每分钟),相当于每秒为电路板提供一次“人工呼吸”。

四、安全防线:看不见的“守护者”

保护电路是无线充电的安全性核心。过压保护(OVP)模块如“电压守门人”,实时监测电压波动,避免电池过充;过流保护(OCP)则像“电流刹车”,在短路瞬间切断电路,响应速度需快至微秒级。

异物检测(FOD)功能通过电磁波探测金属物体,防止硬币、钥匙等物品误放导致发热起火。例如,部分高端充电板采用双层线圈设计,外层专用于探测异物,内层负责充电,安全性提升60%。

五、未来图景:从“厘米级”到“米级”突破

当前无线充电仍受限于“短距痛点”,而下一代技术正尝试突破物理边界。例如,谐振式无线充电通过调整电磁场频率,可实现数米级的中距离传输,适合智能家居场景。

材料领域,超导材料与柔性电路板的结合可能颠覆现有形态。想象未来,手机壳内置可折叠充电线圈,只需贴近桌边即可补能,如同“能量无线化”的**演绎。

无线充电电路板的发展史,是人类对能源利用效率与安全性的持续探索。从实验室理论到千亿级市场规模,它不仅是消费电子的配件,更是物联网时代的能源基础设施。当我们享受“随手一放即可充电”的便捷时,这片沉默的电路板,早已在科技与生活的交汇点上,书写了无数关于能量与智慧的故事。
