无线充电pcb板

在智能设备高度普及的今天，人们对于充电方式的便捷性需求日益增长。当我们把手机轻轻放在桌面上就能自动补充电量时，背后承载这项黑科技的正是被称为"能量搬运工"的无线充电PCB板。这种厚度不足硬币直径的精密电路板，正在以独特的技术逻辑重塑充电体验。

从电磁感应到能量传递的魔法

无线充电PCB板的核心技术建立在电磁感应原理之上，如同两个看不见的磁铁在空中传递能量。发射端的PCB板通过精密排布的线圈生成交变磁场，接收端线圈则通过磁共振捕捉这些能量波动，经过整流滤波后转化为设备可直接使用的电能。这种非接触式能量传输方式，让充电过程摆脱了物理接口的限制。

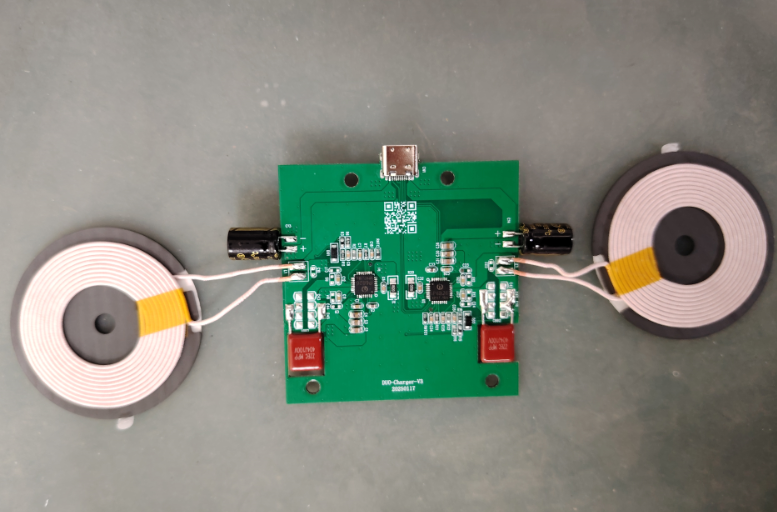

在实际应用中，工程师通过XKT510发射芯片与T3168接收芯片的配合，在PCB板上搭建起完整的能量传输系统。板载的锂电充电/升压电路如同能量调度中心，可根据设备需求灵活调节输出电压，某些型号甚至能通过跳帽切换实现不同设备的兼容适配，就像给充电系统装上了可替换的"能量钥匙"。

高集成度的电路艺术

现代无线充电PCB板的制造堪称微型城市建造。通过多层堆叠技术，原本需要占据整个桌面的电路元件被压缩至信用卡大小，各功能模块的布局密度堪比城市CBD的摩天大楼群。这种高集成度设计不仅实现了设备小型化，更让充电效率提升至85%以上，相当于将传统充电过程中的能量损耗从15%压缩到微乎其微。

在汽车无线充电领域，特殊的OSP（有机保焊膜）工艺成为PCB保护层的关键技术。这种在铜层表面形成的透明防护膜，既像给电路板穿上隐形防弹衣，有效抵御氧化侵蚀，又能保持焊点的完美形态。但这项工艺对生产设备精度的要求极高，误差控制需要精确到微米级，好比在发丝直径的千分之一尺度上作画。

跨界应用的无限可能

从智能手机到电动牙刷，无线充电PCB板正在渗透生活的各个角落。医疗设备领域，植入式医疗器械通过生物相容性PCB板实现无创充电，就像给心脏起搏器装上了永不枯竭的能量心脏。在工业物联网中，数以万计的传感器设备依靠隐藏在天花板或地板下的充电PCB板自动补能，构建起真正的"无源物联网生态系统"。

消费电子领域的技术竞赛更为激烈。旗舰手机厂商竞相推出15W无线快充方案，这相当于让手机在放置充电的1小时内就能恢复70%电量。不过相比有线快充的22.5W功率，无线充电仍像是马拉松选手与短跑健将的较量，前者胜在持久便利，后者强在爆发速度。

技术瓶颈与破局之道

当前无线充电技术面临着"看得见的束缚"。虽然摆脱了数据线缠绕的烦恼，但设备仍需紧贴充电板才能保持能量传输，这就像风筝虽然断线却仍被握在手中。科研人员正在研发的远距离无线充电技术，试图通过磁共振耦合将有效距离扩展到数米范围，届时办公室可能布满隐形的能量场，设备进入空间即可自动补电。

散热性能是另一个亟待突破的关卡。大功率无线充电时，PCB板局部温度可能攀升至45℃以上，工程师们创新性地采用石墨烯散热膜与液态金属复合散热方案，如同为电路板装上微型空调系统。材料科学的进步也在推动变革，柔性PCB基板的出现让充电板可以像桌布般随意折叠，彻底打破形态限制。

当我们在咖啡厅随手放置手机完成充电时，很少有人意识到方寸之间的PCB板上正进行着百万次电磁震荡。这个承载着未来能源革命希望的精密组件，正在以静默的方式重塑人类与电能的关系，让"无感充电"逐渐成为数字生活的默认选项。或许在不远的将来，我们回望今天的有线充电时代，会像现代人看待煤油灯般充满怀旧趣味。
