无线充接收方案5W

返回列表 来源:无线充方案 发布日期: 2025-07-04

无线充电技术自问世以来,不断突破传统充电方式的物理限制,而5W无线充电接收方案作为该领域的“轻量级补给站”,正以高效、灵活的特性悄然渗透到日常生活的角落。 无论是电动牙刷、智能穿戴设备,还是工业场景中的微型水泵,这种低功率无线供电方案都在重新定义设备的能源交互方式。本文将结合技术原理与行业应用,解析这一看似微小却充满潜力的技术领域。

一、技术内核:微型化与高效率的平衡术

5W无线充电接收方案的核心在于将电磁感应原理浓缩至毫米级空间。一套完整的系统通常由线圈、控制芯片及外围电路构成,例如某方案仅需1个线圈、1片NU1680芯片和12颗外围器件即可实现功能,其芯片尺寸仅为3.0mm×3.0mm,相当于一粒芝麻的大小。这种微型化设计得益于QFN封装技术,如同将复杂交响乐压缩进微型音乐盒,既保持功能完整性,又适应了消费电子对内部空间的苛刻要求。

在效率表现上,主流方案转换效率可达85%,这意味着传输过程中的能量损耗被控制在15%以内。以智能手机充电为例,若将传统有线充电比作“高速公路直通车”,无线充电则如同“跨河摆渡船”——而如今的5W方案已能将“摆渡损耗”降至极低水平。实测数据显示,某些方案可稳定输出4.72V/800mA电流,相当于每分钟为设备注入约227mAh电量,足以为小型锂电池提供温和持续的能量补给。

二、应用疆域:从消费电子到工业末梢的渗透

在消费电子领域,TWS耳机的充电舱、电动剃须刀的底座、电子烟的充电盒等设备已广泛采用5W方案。这类设备往往需要完全密封防水,传统充电接口易成结构弱点,而无线充电恰似为设备披上“无缝盔甲”。例如某水泵供电方案,通过内置锂电池与无线接收模块结合,使设备可在潮湿环境中稳定工作,避免了触点氧化引发的故障风险。

工业场景中,微型水泵、传感器等设备的供电难题也找到新解法。某水泵供电方案能稳定输出4V电压,800mA电流持续驱动叶轮,相当于用无线方式为微型“水利系统”提供动力。这种非接触供电方式不仅规避了机械磨损,更使设备可在油污、潮湿等恶劣环境下长期运行,拓宽了工业设计的可能性边界。

三、安全防线:智能守护的能量传输通道

优秀的安全设计是无线充电方案的“隐形护盾”。新型芯片普遍集成过温保护、动态功率调整、金属异物检测三重机制。以金属异物检测为例,当钥匙、硬币等导电体误入充电区域时,系统能在毫秒级时间内切断供电,避免能量在金属表面集聚产生高温风险——这如同给充电区域安装了“红外热成像安检仪”。

实际测试中,某方案在-20℃至85℃环境温度范围内仍能稳定工作,其温度适应性堪比极地科考装备。而动态功率调整功能则像“智能油门”,根据设备电量自动调节传输强度:初始阶段全速充能,接近满电时转为涓流维护,既提升效率又延长电池寿命。

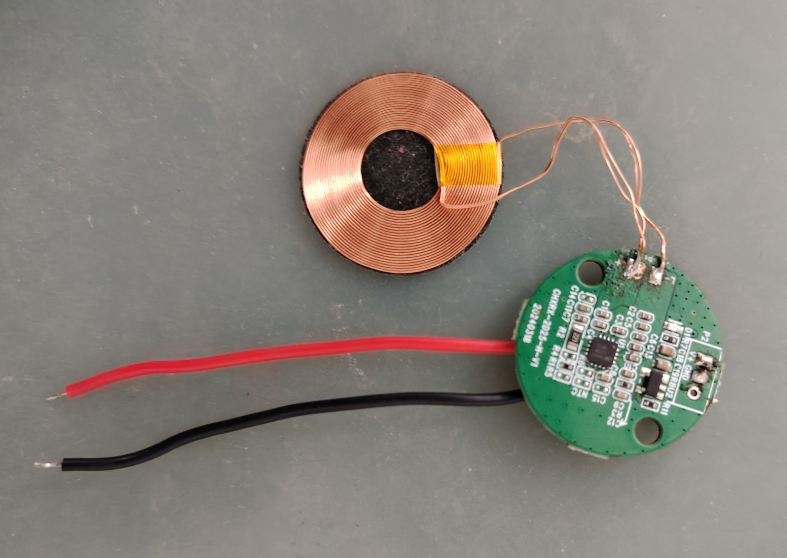

无线充接收方案5W

四、行业方案:生态共建者的技术博弈

市场主流方案呈现多元化竞争态势。诺芯盛科技推出的TX-RX组合方案,发射端最大支持15W功率,接收端专注5W输出,其设计思路类似“可扩展电源插座”,既满足当前需求又预留升级空间。新唐电子则聚焦协议兼容性,推出支持Qi标准5W、7.5W/5W、15W/5W的三模方案,如同能识别多种方言的“翻译官”,适配不同品牌设备。

对于追求极致简化的开发者,采用NU1680芯片的方案仅需16脚QFN封装芯片搭配精简电路,其开发资料包含原理图、PCB布局及测试报告,大幅降低研发门槛。而CP2031系列模块则以即插即用特性见长,适合快速产品化需求,如同为开发者准备好的“充电乐高积木”。

五、未来展望:低功率场景的智能化演进

随着物联网设备爆发式增长,5W无线充电方案正从单一供电功能向智能能源管理演进。动态功率调整技术已能根据设备状态实时优化传输效率,未来或将融入AI算法,实现“预测式充电”——在用户拿起电动牙刷前自动完成能量储备。材料创新方面,柔性线圈与纳米晶磁片的结合,可能让充电区域从固定点位扩展至任意表面,如同为桌面织就一张隐形“能量地毯”。

在工业4.0体系下,这种微型无线供电方案还可与能量收集技术结合,构建自维持的传感器网络。试想,在大型机械内部,散布的振动能量采集模块通过无线充电为监测传感器供电,形成封闭的能量生态循环——这或许就是未来工业设备的“生命维持系统”。

从技术参数表上的冰冷数字,到改变生活的温暖创新,5W无线充电接收方案正在书写属于低功率时代的能源革命。当每一台设备都挣脱线缆束缚,当每一处空间都成为潜在能量场,这场静默的技术进化,终将重构人与设备的相处方式。下一次将手机轻放桌面的瞬间,或许就是触碰未来的开始。
