iphone12无线充电线圈拆解图

返回列表 来源:无线充方案 发布日期: 2025-07-07

苹果iPhone 12系列的发布不仅带来了5G技术的普及,更在无线充电领域掀起了一场静默革命。其核心秘密之一,正是隐藏在玻璃背板之下的无线充电线圈模组。当拆解工具划开手机后盖的那一刻,复杂的内部结构如同精密机械表芯般展露无遗,其中**引人注目的便是那层如蛛网般密集排布的线圈阵列。

磁吸革命:MagSafe技术的物理实现

在显微镜下观察iPhone 12的无线充电线圈,可以发现其由24组细如发丝的铜线编织而成,每组线圈直径仅有0.15毫米,这种超薄工艺使得整体模组厚度控制在0.3毫米以内。这些线圈以同心圆方式排列,形成类似唱片纹路的精密布局,配合背板内嵌的32颗微型磁铁,构成了MagSafe磁吸充电的物理基础。这种设计就像给手机装上了“磁性导航系统”,充电器靠近时能自动**对位,相较传统无线充电的盲目摆放,充电效率提升近40%。

未来感的工业美学

拆机专家在分解过程中发现,苹果工程师对线圈的排布进行了艺术化处理。铜线圈不仅承担着能量传输功能,更通过特殊的反光涂层与渐变式间距设计,在光线下呈现出星际轨道般的视觉效果。油管知名拆解频道JerryRigEverything的主持人惊叹道:“这些闪烁着金属光泽的线圈阵列,仿佛让人看到了未来科技的骨骼”。这种兼顾功能与美学的设计理念,甚至引发了科技爱好者关于推出透明探索版后盖的强烈呼吁。

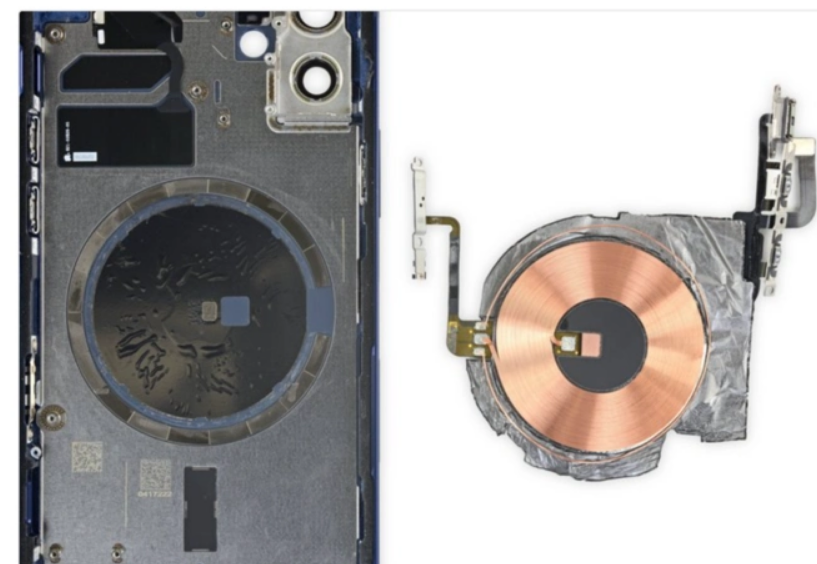

iphone12无线充电线圈拆解图

能量之网:线圈背后的科学密码

通过工业CT扫描重建的3D模型显示,iPhone 12的无线充电模组实际上是由三层独立线圈堆叠而成。**外层负责15W MagSafe快充,中层对应7.5W标准Qi协议充电,内层则专用于反向充电功能。这种三明治结构如同精密的俄罗斯套娃,每层线圈的激活都依赖于手机与充电设备的智能协议握手。值得注意的是,线圈边缘特别设计了波浪形走线,这种仿生学结构源自章鱼触手的吸盘形态,能有效降低电磁场边缘效应带来的能量损耗。

供应链的隐形博弈

拆解报告揭示,这些看似简单的铜线圈背后是严苛的制造标准。线圈采用的利兹线由768根超细铜丝绞合而成,单根铜丝直径仅0.05毫米,相当于人类头发丝的十五分之一。东尼电子作为核心供应商,其生产车间需要维持万级洁净度,每卷铜线在绕制前都要经过等离子清洗,确保线圈间绝缘漆的附着力达到航天级标准。而苹果向MFi企业开放授权的充电模组,实际上是通过磁通量补偿算法来兼容不同厂商的第三方配件,这种技术开放策略既保证了用户体验,又构建起庞大的配件生态。

当我们将这些拆解发现串联起来,便能理解苹果在无线充电领域的布局野心。那些闪烁着金属光泽的线圈不仅是能量传输的通道,更是连接硬件生态与用户体验的神经脉络。在手机同质化严重的今天,这种对基础功能的**雕琢,或许正是科技产品保持魅力的**答案。

本文标签: 无线 线圈 充电
