手机无线充电器原理图详解

无线充电技术正悄然改变着人们的生活方式，当我们将手机轻轻放在充电板上，看似简单的动作背后却蕴藏着复杂的电磁魔法。这种无需插拔线缆的充电方式，本质上是通过看不见的磁场传递能量，整个过程仿佛在空气中架起了一座隐形的能量桥梁。

能量传递的物理法则

电磁感应原理是无线充电技术的基石，正如两个舞者在相隔的空间中默契配合。发射端线圈内的高频交流电产生不断变化的磁场，这种磁场波动以每秒数万次的频率交替扩张收缩，就像湖面被持续投掷石子激起的涟漪。当接收端线圈进入这个磁场范围时，交变磁场的磁力线会切割线圈导体，迫使金属导体中的自由电子开始定向移动，从而生成感应电流。有趣的是，这个过程与变压器的工作原理异曲同工，只不过传输距离从毫米级扩展到了厘米级。

发射端的能量工厂

在充电底座内部隐藏着精密的电路系统，交流电首先通过整流桥完成"驯化"过程，将方向交替变化的电流转化为单向流动的直流电。这个阶段如同在湍急的河流中建造水坝，通过四个二极管组成的电子闸门对电流进行导向控制。随后经过滤波电容的平滑处理，原本起伏波动的电流变得平缓稳定，就像用海绵吸收水流中的气泡和漩涡。

核心的逆变电路采用场效应管构成H桥结构，以200-300kHz的频率将直流电重新转换为高频交流电。这个精密的电子开关阵列如同交响乐指挥，精确控制着电流的流动节奏。发射线圈被设计成平面螺旋结构，缠绕在铁氧体材料基底上，这种特殊材料犹如磁场导向器，能将80%以上的磁通量约束在有效区域，避免能量向四周无谓扩散。

接收端的能量转化师

手机内部的接收线圈通常由数百圈超薄铜线构成，直径仅相当于人类发丝的精密结构却能承载1A以上的电流。当3mm距离内的两个线圈达成谐振时，能量传输效率可提升至70%以上，这个距离控制比信用卡厚度还要精确。感应产生的交流电经过肖特基二极管构成的整流电路，再次被转化为设备可用的直流电，此时的电流波形仍然存在明显波动，需要由多层陶瓷电容构成的滤波器进行二次净化。

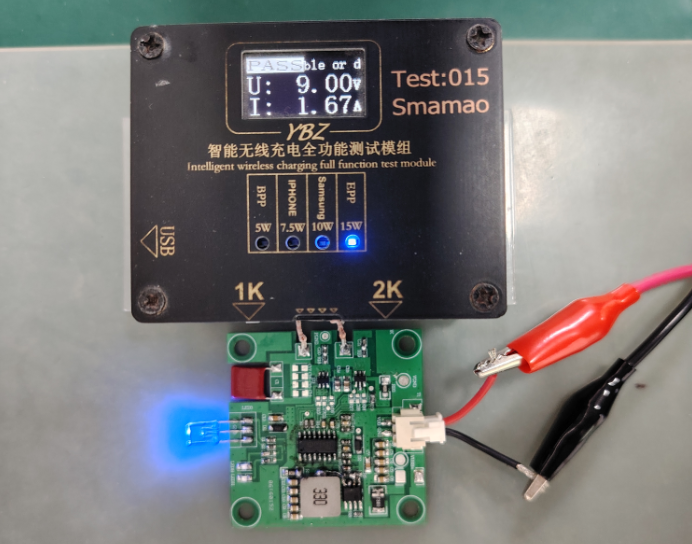

在电压调节环节，智能芯片会实时监测电池状态。当检测到某品牌手机电池处于20%电量时，系统会自动提升输出至9V/1.67A的快充模式；而当电量达到80%保护阈值时，又会切换为5V/1A的涓流充电，这种动态调整如同经验丰富的营养师为电池定制充电食谱。

看不见的对话协议

在充电器与手机之间，存在着加密的数字握手协议。每次充电启动前，发射端会发送包含功率协商信息的125kHz低频信号，接收端通过负载调制技术反馈设备认证信息。这种通信过程如同特工交换暗号，确保只有通过Qi认证的设备才能激活能量传输。当检测到钥匙等金属异物时，系统能在0.3秒内切断供电，这个反应速度比人类眨眼动作还要快五倍。

突破物理限制的创新

最新技术正在突破传统电磁感应的局限，磁共振技术通过匹配线圈谐振频率，使有效充电距离扩展到15厘米。实验室中的射频充电方案更是能在3米范围内实现5W功率传输，这相当于用"电磁WiFi"覆盖整个房间。某品牌最新旗舰机采用的石墨烯散热膜，将无线充电时的温升控制在5℃以内，这个温度差异相当于手机在待机状态与视频通话时的发热差别。

从咖啡厅的桌面到汽车的中央扶手，无线充电正在重构能量供给的时空维度。这项技术不仅消除了物理接点的磨损隐患，其IP68级别的防水特性更让充电过程无惧泼溅。当我们见证手机悄然补能时，其实正亲历着麦克斯韦方程组在消费电子领域最优雅的应用展示。
