n+pmos能不能做无线充电发射端

在无线充电技术日益普及的今天，发射端芯片的设计与选择成为提升充电效率与用户体验的关键。其中，N+PMOS架构作为功率输出的核心组件，其重要性不言而喻。本文将从多个维度解析N+PMOS在无线充电发射端的应用原理、优势特点及设计考量，为读者揭示这一技术组合背后的科学逻辑与实践价值。

一、N+PMOS的基础特性与工作原理

N型金属氧化物半导体（NMOS）和P型金属氧化物半导体（PMOS）是两种互补的场效应晶体管。NMOS依靠电子导电，具有高开关速度和低导通电阻的特性，适合高频能量转换场景；而PMOS则依赖空穴导电，虽迁移率较低，但在高端驱动中能简化电路设计。两者结合形成的互补结构（CMOS），通过电压极性控制实现双向电流管理，为无线充电系统的高效运行提供了基础硬件支持。

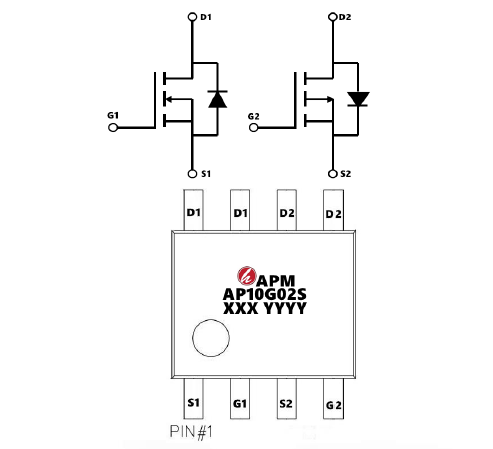

在无线充电发射端，N+PMOS通常被配置为H桥电路的核心元件。例如英集芯IP6821芯片集成的对称半桥驱动模块，可精准控制外置N+PMOS组成的H桥，通过调节占空比和频率来动态输出5W-15W多档位功率。这种设计既能保证能量传输的稳定性，又能通过软件配置优化电磁兼容性（EMI），减少外部滤波器件的需求。

二、N+PMOS在发射端的实际应用优势

从工程实践角度看，N+PMOS的组合优势体现在三个方面：首先，其低导通电阻特性显著降低了充电过程中的能量损耗。以IP6824芯片为例，在15W快充模式下效率仍保持较高水平，相当于每小时仅浪费约0.5瓦的能量——这如同用细孔筛子过滤水流，既保证通过量又最大限度减少溢出。其次，该架构支持宽电压输入范围（5V-12V），配合USB PD协议可实现智能功率协商，就像高速公路的动态收费系统，根据接收设备需求自动切换车道宽度。最后，内置的温度监测与过压保护机制，如同给电路装上"安全气囊"，通过NTC热敏电阻实时监控线圈温度，防止因过热导致的性能衰减或安全隐患。

三、典型芯片方案中的技术融合

目前主流无线充电发射芯片均采用N+PMOS的集成化设计。如IP6801芯片采用专利H桥架构，突破传统单片机方案无法直接12V供电的技术瓶颈，其外围仅需少量谐振电容即可构建完整发射系统。这种"乐高式"模块化设计，让开发者像拼装积木一样快速完成PCB布局，开发周期缩短。更值得注意的是，IP6824等新型芯片将驱动模块、调制解调电路甚至快充协议栈集成于单芯片，使得整体方案面积较分立元件减少，且生产良率提升。

四、设计实施中的关键考量因素

尽管N+PMOS方案优势显著，实际部署时仍需注意三个维度：一是散热设计的物理极限。当持续满功率输出时，MOS管结温可能超过阈值，需通过增大铜箔面积或加装散热片来维持稳定性，这类似于给高速运转的发动机加装冷却系统。二是电磁干扰的频段管控。高频开关动作产生的谐波可能影响其他电子设备，需通过合理布局线圈与驱动电路的位置关系，并增加屏蔽层来降低干扰强度。三是成本与性能的平衡艺术。虽然高规格MOS管能提升效率，但其价格呈指数级增长，工程师常需在"够用就好"与"冗余设计"之间寻找最优解。

随着第三代半导体材料的普及，氮化镓（GaN）基N+PMOS器件开始进入无线充电领域。这类新材料可将开关频率提升至现有水平的数倍，意味着未来无线充电有望突破能效壁垒，达到有线充电的便捷体验。而智能化功率管理技术的演进，则可能让设备间实现真正意义上的"无缝能量共享"——届时，N+PMOS架构仍将是这场技术革命的重要基石。
