无线充接收芯片最简外围

很多人做无线充接收端，第一反应是：要想稳定、效率高、还得兼容Qi，外围总得“堆点料”吧？

但真正落到量产项目里，你会发现更现实的三件事是——板子放不下、BOM压不动、调试时间拖不起。

所以这次我们把话题收紧到一个更具体、也更工程化的问题：无线充接收芯片的“最简外围”，到底能简到什么程度？

围绕智融这颗SW5208，从三个不同视角各写一篇：分别站在“结构与硬件”“系统与配置”“验证与量产”的角度，把最简外围背后的逻辑讲清楚。

视角一：做小体积产品的人，最关心“能不能塞进去”

如果你的目标是TWS耳机、电动牙刷这类小功率设备，空间往往比功率更稀缺。无线充接收端想塞进机身，通常会遇到两道坎：

• 外围电路多，占板面积

• 热和效率不好控，最后还得反复改板

SW5208的思路，是把接收端“该有的核心模块”尽量都塞进芯片里：

它是一颗全集成的无线充电接收芯片，支持5W输出功率，并且内部集成全桥同步整流器、LDO、调制电路，定位就是“单芯片方案”。

这件事对“小体积产品”的意义，不是宣传语里那句“高集成”，而是你在布局时会明显感觉到：

外围元件可以做得更精简，板上功能块更集中，走线更短，整套接收模块更容易做小。

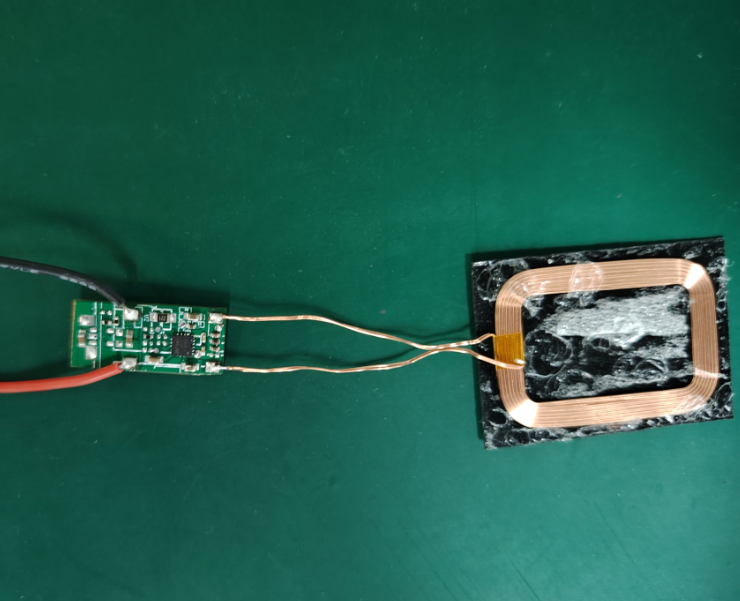

参考方案里，SW5208无线充接收方案由一块PCB和无线充电接收线圈组成。线圈采用漆包线绕制并粘贴隔磁片；PCBA上可以看到USB‑C母座、SW5208接收芯片、输出排针以及用于有线供电切换的VBUS开关管。背面则做了漏铜加锡，用于帮助散热。

对结构工程来说，这类细节非常关键：

• 线圈+隔磁片是典型的接收端形态，利于贴合机身与减少磁路影响；

• PCB背面加强散热，意味着在小空间里，热设计不是“靠运气”；

• 方案里还把有线输入切换考虑进来，后续做带Type‑C口的产品更顺滑，不必再额外绕一套“有线/无线互斥”的电路逻辑。

一句话总结这个视角：你想要最简外围，首先得芯片足够“全”。SW5208把接收端最核心的整流、稳压与调制通信都集成了，才让“简化”变成可落地的布局结果。

视角二：做系统的人，更关心“简化之后还能不能控得住”

外围能简化，不代表系统就能“躺平”。很多接收端方案的麻烦，恰恰来自两件事：

1. 你想让输出更灵活，但硬件改动太重；

2. 你想做安全与保护，但参数又缺少可调空间。

SW5208在“最简外围”的同时，给系统留了足够的控制口子。

它内置12bit高精度ADC，并且支持整流器电压采集、输出电压和输出电流采集。这意味着接收端不是盲充：系统侧能够有依据地做状态判断、策略调整或指示呈现。资料也明确提到它支持输出状态指示。

更关键的是，SW5208带有I2C接口，可以通过I2C进行参数配置，实现输出电压和输出限流等功能配置；并且它还具备外部配置FOD参数的能力。

这几件事连起来看，“最简外围”就不只是省元件，而是把复杂度从“硬件堆料”转移到“可配置能力”上：

• 需要不同产品形态的输出策略？可以走配置思路，不必频繁改硬件；

• 需要不同的限流与安全边界？有输出限流可配置；

• 需要在兼容Qi的同时更好地识别异物或做更细的安全策略？有FOD参数外部配置与电压/电流采集基础；

• 需要通信与协议配合？SW5208符合Qi标准，支持ASK电容调制，并集成符合Qi标准的通信功能。

还有一个很容易被忽略、但对系统体验很重要的功能：

SW5208支持有线电源切换——当设备连接有线电源时，能够自动关闭无线充电接收。这会显著减少“插着线还在无线收能量”的奇怪状态，也让整机在多供电路径下更干净。

从系统视角看，最简外围的真正价值，是这句：

**硬件简单，但行为不简单；BOM少，但可控性不能少。**SW5208用I2C配置、ADC采集、Qi通信与FOD配置，把“可控性”留在芯片能力里。

视角三：做验证与量产的人，只看三件事：效率、温升、兼容性

再漂亮的集成度，如果效率站不住、温升过不了、兼容性不稳，量产一定会被打回原形。SW5208的参考测试给出了比较具体的验证结果。

1）效率：同步整流的意义，最终要落在曲线上

测试方法里，以市面常见无线充产品（品胜、绿联、倍思等）为代表，发射端用DC电源供电，接收端放置在无线充线圈表面中心对齐，距离3mm，输出端用电子负载从0A拉到1A，以0.1A步进测量并计算效率。

结果是：

• 使用品胜无线充电器：5V1A效率66.86%，峰值在0.4A，73.77%

• 使用倍思无线充电器：5V1A效率63.85%，峰值在0.5A，69.39%

• 使用绿联无线充电器：5V1A效率64.07%，峰值在0.5A，68.37%

• 使用基于智融SW5006设计的无线充方案：5V1A效率69.89%，峰值在0.4A，77.53%

这些数字背后反映的，是SW5208内部的高效全桥同步整流器确实在工作：并且它还能根据负载状态自动切换工作模式，来进一步提升效率。对量产来说，这意味着你在不同负载区间里，不必过度依赖外围去“补救效率”。

2）温升：别只看能充上，更要看能不能稳定长期充

温升测试在无风环境中进行，同样是品胜15W无线充电器，Z轴距离3mm，负载从0.1A逐步增加到1A，待温度稳定后记录芯片温度并计算温升。

结论很清楚：

在1A负载条件下，SW5208温升为25.1℃，并且明显低于40℃温升标准。

对量产工程来说，这句话能省掉很多争论：你不必用“理论上应该没问题”去说服结构、品质或客户，而是有一个明确的测试结果作为项目推进的抓手。

3）兼容性：能Ping上、能通信、重复放置不翻车

兼容性测试关注两点：

• 轻载/中载/重载情况下，与无线充通信的最大X、Y偏移距离；

• 满载条件下，多次重复放置是否会出现Ping不上。

测试结论：SW5208接收端每次放置都能够正常稳定工作。

而从功能侧看，SW5208符合Qi标准、支持ASK电容调制并集成Qi通信功能，本身就是为兼容性打底的。量产最怕的“偶发不充”“有时能识别、有时不识别”，往往会在重复放置里暴露出来；能稳定通过这类验证，才配得上“最简外围”的量产逻辑。

写在最后：最简外围不是目的，是把复杂留在芯片里

做无线充接收端，“最简外围”听起来像是在省成本，但真正有经验的人更清楚：它同时在省三样东西——面积、调试、风险。

SW5208的路线很明确：

• 5W小功率场景足够匹配，如TWS耳机、电动牙刷等；

• 内部集成同步整流、LDO、调制与Qi通信，把接收端关键环节放进单芯片；

• I2C配置、12bit ADC采集、FOD参数配置与有线切换，让“简化”不牺牲可控性；

• 用效率、温升和兼容性测试结果，给量产一个更可交付的底气。
