无线充电线圈电压多少伏

很多人第一次听到“无线充电线圈电压”，都会下意识把它想成一根“看不见的充电线”：既然能给手机充电，那线圈两端大概也就是5V左右吧？

可在一个典型的无线充电原理题里，发射线圈两端电压给到的是220V，接收线圈两端电压是5.4V——一个像“家用电”，一个像“手机电”。同样是线圈，为什么电压差能这么大？到底哪一个才是“无线充电线圈的电压”？

这篇就用“从220V到5.4V”的这组数据，把无线充电的电压转换逻辑讲清楚。

先把结论摆出来：无线充电线圈电压不是一个固定值

无线充电里至少有两个线圈：

• 发射线圈（充电底座/模组那一侧）

• 接收线圈（手机那一侧）

你问“无线充电线圈电压多少伏”，不先说清楚是哪一个线圈，其实就像问“变压器电压多少伏”一样：你问的是原边还是副边？

在给定条件下：

• 发射线圈两端电压：220V

• 接收线圈两端电压：5.4V

它们并不矛盾，而是同一套能量传递过程中，两个线圈各自呈现出来的电压结果。

视角一：从物理原理看——核心不是“电流的磁效应”，而是“电磁感应”

无线充电的关键动作可以用一句话概括：

变化的电流流过发射线圈 → 产生变化的磁场 → 接收线圈靠近后产生感应电流 → 给手机充电。

这里真正把能量“传过去”的，是电磁感应（更具体说是互感现象）。所以在那道题的判断里：

• “无线充电工作原理是电磁感应”是正确的；

• 仅说“电流的磁效应”不够准确，因为那只是“会产生磁场”的前半段，真正让接收端产生电压和电流的是“磁通变化导致感应”。

这也解释了为什么无线充电会特别在意“线圈对准”“距离”“隔磁片”等细节：只要磁通耦合变弱，感应就弱，接收线圈上出现的电压与能量也会跟着下去。

视角二：从“变压器逻辑”看——220V到5.4V，本质是匝数比决定电压比

题目里还有一个重要假设：充电时无漏磁。

这句话的含义很明确：把这套发射线圈 + 接收线圈当作“理想变压器”来处理。理想变压器里，电压与匝数成正比：

• 电压比 = 匝数比

已知：

• 发射线圈电压 220V

• 接收线圈电压 5.4V

那么匝数比就可以由电压比直接得到：

220: 5.4 = 1100: 27

也就是说，在这个理想模型下：

• 发射线圈匝数 : 接收线圈匝数 = 1100 : 27

这件事特别值得你记住：

无线充电的“电压从高到低（或从低到高）”，不是凭空发生的，它的“几何结构参数”（匝数）就是决定因素之一。

所以当你听到“无线充电线圈电压”时，正确的理解方式更像是：

• 发射端线圈会呈现某个交流电压；

• 接收端线圈感应出另一个交流电压；

• 两者之间在理想条件下遵循匝数比关系。

视角三：从“充电过程中的力学趋势”看——接收线圈不是一直收缩，它会收缩也会扩张

很多人会忽略一个细节：无线充电的发射线圈接的是交流电。交流电意味着电流大小不断变化，而电流变化意味着磁通量也会出现“增大”和“减小”的两个阶段。

根据楞次定律：

• 当发射线圈电流增大（磁通增大）时，接收线圈中感应电流会阻碍这种变化，表现为一种“趋于收缩”的趋势；

• 当发射线圈电流减小（磁通减小）时，接收线圈中感应电流会阻碍磁通减少，表现为一种“趋于扩张”的趋势。

所以“充电时接收线圈始终有收缩趋势”并不成立。更准确的描述是：

• 充电过程中，接收线圈会在不同时间段呈现扩张与收缩两种趋势。

这个视角的价值在于：它提醒我们无线充电不是静态的“电压=某个定值”，而是一套随交流变化而动态响应的系统。

回到最初的问题：无线充电线圈电压到底多少伏？

如果你只用题目给出的那组条件来回答，那么结论就是清清楚楚的两句：

• 发射线圈两端电压为 220V

• 接收线圈两端电压为 5.4V

但更重要的是理解它背后的“为什么”：

1）无线充电依靠电磁感应（互感）把能量从发射线圈传到接收线圈；

2）在“无漏磁”的理想化前提下，它等效为理想变压器，电压比对应匝数比；

3）由于交流电不断变化，接收线圈在充电过程中会出现扩张与收缩的交替趋势，而不是单向收缩。

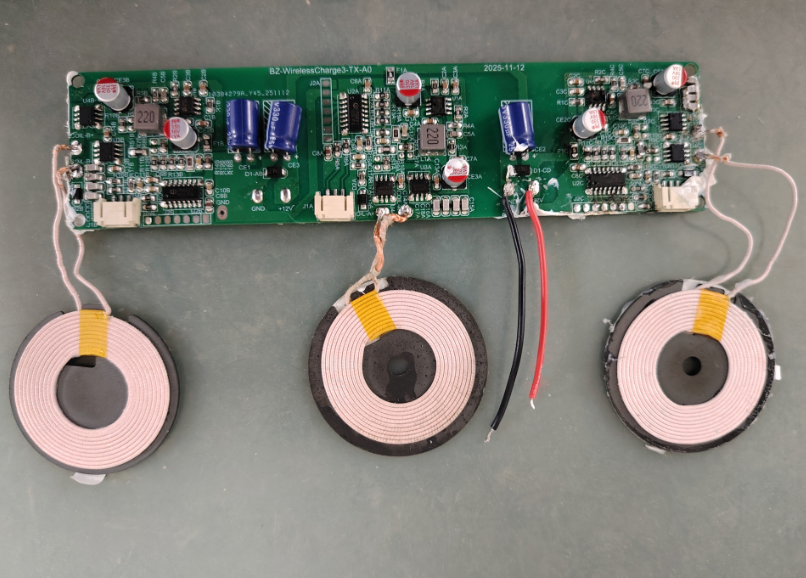

顺带一提：你看到的无线充电模组，线圈只是其中一部分

在一款Qi2无线充电模组的解析里，模组由PCB板和无线充电线圈两部分组成。PCBA上能看到：

• 无线充电主控：维普创新 WP8036（支持WPC Qi2，支持BPP/EPP/MPP应用）

• 还集成ARM M0+ CPU（64K Flash、4K RAM），并支持PD、QC、AFC等快充取电

• 具备过压、欠压、过流、过热保护，带FOD检测功能，支持ASK解码

• 还内置复旦微电子安全芯片 FM123D（支持多类加密算法与安全能力）

• 以及杰华特 JW5513 同步升压转换器（支持20V输入电压）

这些信息放在“线圈电压”话题里，能帮你建立一个现实感：

线圈负责“磁场与感应”这条能量通道，但稳定、兼容、保护、协议取电、检测等事情，往往由主控与电源管理一起完成。你看到的“多少伏”，通常只是系统里某一段的电气表现，不是全部。

无线充电最容易让人误解的点，就是把它当成“无线版的数据线”，以为只要说一个电压就够了。真正理解之后你会发现：它更像一台被压缩进小空间里的“变压器系统”，而线圈电压，取决于你讨论的是哪一侧、在什么假设条件下、以及你观察的是哪一段电路表现。

你更关心的是：发射线圈的220V意味着什么，还是接收线圈的5.4V更接近手机端？也可以把你的使用场景（车载、桌面、磁吸、功率段）说一下，我可以按同样的逻辑把“线圈电压该怎么看”再拆得更贴近实际。
