一圈线,看似**简单的部件,却在无线充电的世界里扮演着至关重要的角色。从结构视角出发,这圈“线”分为单股粗线、多股绞线(利兹线)和FPC柔性线圈三大流派,各自有着截然不同的性能、工艺和应用场景。今天,就让我们拆解它们的基因差异,看看怎样的线圈符合你的充电需求。

为什么要关注结构?

无线充电依赖电磁感应实现能量传输,线圈既是“发射器”,也是“接收器”。线上哪怕一处细微设计差异,都会影响电阻损耗、磁场分布、发热程度和功率传输效率。挑选充电器时,你很可能只盯速度与温度,却忽略了这背后“绕几股”“线多细”“做成板还是做成丝”的深层逻辑。

单股粗线:发射端的扩音喇叭

  1. 定义与结构

单股粗线通常选用直径在0.5 mm以上的铜线,绕制成盘状或螺旋状线圈。每一股都像粗壮的水管,负责把电能“推”向无线充电空间。

  1. 优势

  • 磁场覆盖广:粗线体积感大,产生的交变磁场更强、更均匀;

  • 散热性能好:铜本身导热性佳,粗线与外部散热结构结合后,异常热流得以及时分散;

  • 制造成本可控:传统绕线工艺成熟,量产一致性高。

  1. 局限

  • 体积占位:单股粗线需要留出足够空间,难以塞进超薄设备;

  • 高频损耗:在几百kHz~几MHz的工作频率下,粗线同样存在趋肤效应,少部分电流只在表面流动,导致损耗略增。

  1. 应用场景

多见于台式无线充底座、大功率无线充电板,以及一些对厚度不敏感、对发射效率要求**的充电器。

多股绞线/利兹线:平衡高频与效率的优化器

  1. 原理与类型

多股绞线是将数根细铜丝或镀锡铜丝并行绞合而成;利兹线则是在多股绞线上再加以绝缘编织,形成“丝丝相通”的高频优化绕线。

  1. 解决趋肤效应

高频交流电下,电流会集中在导体表层流动,等同于有效截面积大幅缩水。多股细丝的思路正是“变更多股线的表面面积”,让高频电流有更多路径,不至于全跑在**外层。

  1. 热管理

  • 多股细线相比单股粗线,单位体积内电阻略高;

  • 需要借助磁芯和散热片等结构降温,否则高频损耗带来的热量更集中;

  • 在小型充电器或功率适中场景,多股绞线以更好的频率响应弥补了体积与效率的矛盾。

  1. 制造与成本

  • 绞线工艺较绕粗线复杂,需要**张力与绝缘处理;

  • 成本高于单股粗线,但在中高端无线充中极为常见。

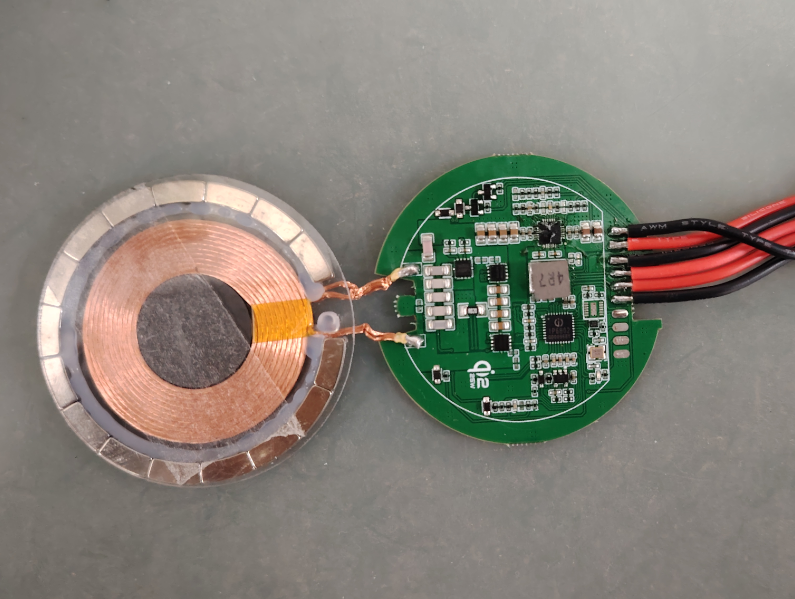

无线充25w线圈

  1. 应用场景

手机无线板、小型车载充电、便携电源等对功率密度和效率兼顾的平台,会**多股绞线方案。

FPC柔性线圈:让线圈“隐身”的超薄利器

  1. 制造工艺

FPC(柔性印制电路板)线圈通过覆铜板蚀刻技术生成微米级线路。它将线材“扁”成一层薄薄的线路图案,集成在线性或曲面柔性基板上。

  1. 轻薄与适配

  • 厚度可控制在0.1 mm—0.3 mm之间,几乎和手机背壳一样薄;

  • 可折叠、可弯曲,贴合复杂内部空间;

  • 适合放置在机身后盖、背夹式充电壳以及笔记本等超薄产品。

  1. 高频表现

蚀刻精度高、走线间距**,FPC线圈的寄生电容与寄生电感更可控;

执行Qi标准时,能够稳定维持高频电磁场,保证对接收端的续航稳定性。

  1. 散热挑战

  • 基板多为聚酰亚胺或聚酯薄膜,导热性较铜差;

  • 需要结合金属外壳、导热硅胶垫或内置散热结构进行热管理;

  • 但整体发热更均匀,不会出现“线圈热点”现象。

  1. 应用场景

智能手机无线充收端、智能手表、TWS耳机盒、可穿戴设备等追求**轻薄的场景。

铁氧体磁芯:线圈的“透镜”与屏蔽者

结构视角不仅关乎“几股几股”,还离不开磁芯的搭配。将铁氧体贴近或环绕在线圈旁,能提升线圈的等效电感,聚焦磁场,就像给无线“聚光灯”装了个透镜。与此同时,它还能屏蔽背面泄漏磁场,避免对手机内部元器件和用户过度辐射。

发射端与接收端的分歧

在无线充电系统里,发射端更注重量级磁场覆盖与功率输出,多倾向实用单股粗线或多股绞线搭配磁芯;而接收端则要兼顾轻薄与空间适配,FPC线圈风头正劲。但无论哪端,线圈匹配Qi标准的频率、电感、电阻参数,都是能否稳定充电的基础。

铜 vs 铝在结构中的表现

虽然主流线圈仍是铜线,也有部分低成本产品采用铝线。铝线更轻、成本更低,但在多股绞线与FPC工艺上,铝的加工与蚀刻难度更大,且导热与导电性能不及铜,导致高频损耗和散热压力进一步增大。因此结构优化时,铝线圈往往需要更厚的线径、更大尺寸的散热设计才能达到同等性能。

如何选择**合适的线圈结构?

  1. 大功率发射:单股粗铜线+铁氧体磁芯,追求效率极限;

  2. 中功率便携:多股绞线/利兹线+微型磁芯,平衡体积与损耗;

  3. 轻薄接收:FPC柔性线圈+金属散热结构,兼顾厚度与稳定;

  4. 低成本应用:铝线或单股线+简易散热,接受速度与热量妥协。

线圈结构决定了充电效率、发热特性和用户体验。下次你再挑选无线充电产品,不妨翻开拆解图,数一数线圈的“股数”、摸一摸厚度,甚至留心是否贴有磁芯。也欢迎在评论区分享你的无线充电体验:你用过哪种线圈结构?是速度快、发热低,还是薄得让人惊叹?我们一起聊聊那些藏在极细线路里的技术秘密。
