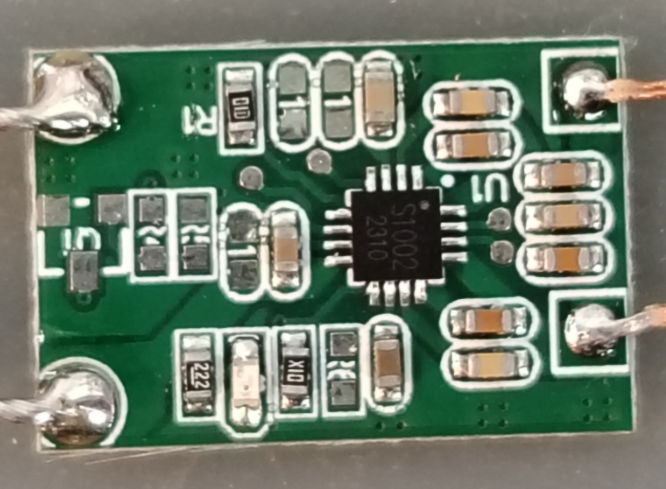

s1002无线充IC引脚功能详解

做硬件维修这行久了，经常碰到新手工程师拿着炸了的无线充主板皱眉头：“所有元件都测过没问题，怎么就是不充电？” 十有八九是没摸透S1002这颗核心IC的引脚逻辑。作为市面上普及率最高的15W无线充主控，它的每一个引脚状态都直接对应着设备的运行状态，很多看似疑难的故障，顺着引脚功能查下去，往往几分钟就能定位根源。

供电引脚异常：80%不开机故障的源头

先从最基础的VIN引脚说起，这是S1002的主供电输入脚，正常工作电压范围在4.5V到24V之间，支持宽幅输入是它的优势，但也恰恰是故障高发区。我们碰到最多的情况就是用户用了劣质快充头，输出电压不稳，瞬间峰值超过26V直接打穿VIN引脚的保护二极管，外观上可能看不出烧痕，但用万用表一测，引脚对地阻值只有几十欧，明显是短路了。

这里要提醒大家，测VIN引脚别只测有没有电压，还要看上电瞬间的电压波动。上个月有个客户送修的车载无线充，冷机启动一切正常，开半小时就反复重启，测静态VIN电压是12V完全没问题，后来接示波器才发现，车辆加速时供电会跌到4.2V，刚好低于S1002的最低工作阈值，触发了欠压保护。这种情况换再多IC都没用，在前端加个100μF的滤波电容就能解决。

和VIN关联的还有VDDLDO引脚，这是IC内部线性稳压器的输出脚，正常应该稳定在3.3V，给内部逻辑电路供电。如果VIN电压正常但VDDLDO输出不到3V，首先要查外围的滤波电容有没有漏电，排除外部问题后基本可以判定是IC内部LDO损坏，直接换芯片就行，不用浪费时间查其他电路。

信号类引脚：充不上电、断连问题的核心排查点

很多人碰到无线充放上去没反应，第一反应是换线圈，其实先测两个信号引脚效率更高。首先是FOD引脚，这是异物检测功能的核心输入脚，正常待机状态下电压应该在0.8V到1.2V之间，它通过检测线圈的Q值变化判断有没有金属异物。如果这个引脚电压超过1.5V，IC会直接判定有异物，启动保护不输出功率，很多时候不是IC坏了，只是引脚旁边的检测电阻受潮阻值飘了，换个0402的1%精度电阻就能修好。

还有个容易被忽略的是CE使能引脚，这个引脚是高低电平控制的，高电平大于1.2V时IC正常工作，低于0.4V就进入休眠模式。我们碰到过不少组装厂的批次故障，就是CE引脚的上拉电阻虚焊，导致IC随机进入休眠，一会儿能充一会儿不能充，很多新手工程师查半天线圈和协议，最后测一下CE引脚电压才发现问题，走了不少弯路。

如果是充电功率上不去，就要重点看ISET引脚。这个引脚是用来设定最大输出电流的，外接电阻的阻值直接对应输出功率，正常15W输出对应的是10kΩ电阻。如果实际充电只有5W，先测这个引脚的电压，正常应该是1V，如果电压偏低，要么是外接电阻阻值变大，要么是引脚和PCB之间有微断路，飞个线就能解决，不用盲目换IC。

输出与保护类引脚：烧芯片、过热故障的关键定位点

碰到S1002直接烧穿的情况，首先要查的就是两个输出引脚OUT1和OUT2，这两个脚直接连接谐振线圈，正常工作时是高频交流信号，峰值电压可以到20V以上。如果线圈短路，或者谐振电容击穿，这两个引脚会瞬间过流，内部功率管直接烧毁。这里有个排查小技巧：如果测OUT引脚对地短路，先把线圈拆下来再测一次，如果拆了线圈就不短路了，那大概率是线圈匝间短路，换线圈就行，别光换IC，不然装上去还会烧。

散热相关的故障也要看引脚，S1002的EPAD是底部 exposed pad，必须焊接到PCB的散热铜箔上，这个引脚不是悬空的，内部是接IC地的。很多小厂为了省成本，底部焊盘不打锡，导致IC工作时热量散不出去，充电10分钟就过热保护，功率降到5W以下。碰到这种过热降功率的情况，先摸一下IC表面温度，如果超过80度，先看底部焊盘有没有焊好，再看TS引脚的电压，这个是温度检测输入脚，正常25度时电压是1.25V，温度每升1度电压下降10mV，如果电压低于0.6V，IC就会启动过热保护，要么是外接的NTC热敏电阻坏了，要么就是IC本身温度太高。

最后说个最容易踩的坑：PGood引脚。这个是电源好信号输出脚，正常工作时是高电平3.3V，当输出异常时会拉低。很多客户的设备出现充电几秒就断的情况，其他引脚测着都正常，就是PGood脚反复跳变，最后查出来是输出端的整流二极管漏电，导致PGood引脚检测到输出异常，触发了重启保护。

其实S1002的故障排查没那么复杂，所有的保护机制都会通过引脚状态反馈出来，不用上来就整板换元件，顺着引脚功能一个个测，大部分问题半小时内就能定位。新手最容易犯的错误就是只看表面现象，不追根溯源到引脚逻辑，浪费时间不说，还容易把小问题修成大故障。如果大家平时修无线充碰到什么奇奇怪怪的问题，也可以在评论区留言，我们一起聊聊怎么从引脚角度找根源。
