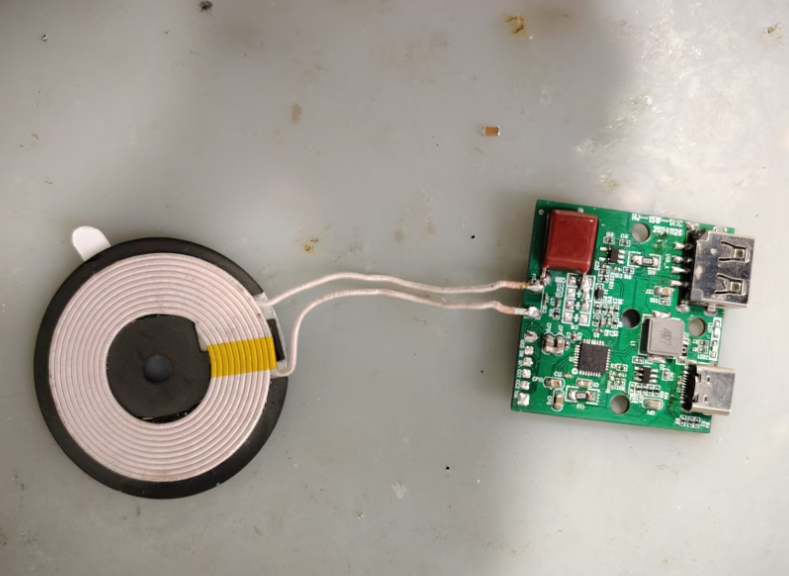

IP6826芯片参数cc口需要下拉电阻吗?

你有没有遇到过这种“看起来很小、但一出问题就很要命”的细节：板子功能都跑起来了，USB-C 也能插上，但偶发不识别、偶发只充不放、偶发某些线能用某些线不行。你去翻原理图，最后盯住了那个不起眼的引脚——CC。

然后问题来了：

IP6826 这种方案，CC 口到底需不需要外接下拉电阻？

这个问题之所以反复被问，不是因为大家懒，而是因为它卡在三个“最容易混淆”的交界处：

• Type-C 规范里的角色识别机制（Rd/Rp）

• 芯片内部是否已集成等效 Rd（以及工作条件）

• 具体应用场景：你是 Sink、Source、还是 DRP/带 PD？

从硬件工程师视角，我给你一个更工程化的回答：别急着抄别人的图，先把“你要它扮演什么角色”讲清楚，再决定“需不需要、怎么接、接多大”。

先把话说死：CC 下拉电阻不是“可有可无的装饰”

在 USB Type-C 里，CC 引脚不是普通的 GPIO，也不是随便拉个电平就行。它是“角色识别 + 插入方向识别 + 供电关系建立”的入口。

如果你做的是“设备端用电”（也就是典型的 Sink），规范里最核心的一条就是：

Sink 需要在 CC 上提供 Rd（下拉），让对端 Source 识别到“有人要电”。

所以，站在规范视角：

• 你是 Sink：原则上你就该有 Rd

• 你是 Source：你就该提供 Rp

• 你是 DRP：你要在 Rd/Rp 之间切换（更复杂）

问题只在于：这个 Rd 是芯片内部已经做了，还是你需要外部补上；以及内部的 Rd 在哪些状态下是可靠生效的。

IP6826 相关的关键点：别只问“要不要”，要问“它内部到底怎么做的”

很多工程师在这里踩坑：以为“芯片标了 Type-C”就等于“内部帮你把 Rd 都搞定了”。现实是——不同芯片的实现差异非常大。

你需要把 IP6826 的 CC 引脚当成一个“协议/检测用模拟接口”，而不是“单纯的输入”。工程上你至少要明确四件事：

1）CC 引脚有没有内置等效下拉（Rd）

有的芯片会在 CC 内置 Rd，但可能存在条件：

• 只在某些模式启用

• 上电后某个时序点才挂上

• 低功耗/待机时会断开

• 仅作为检测网络的一部分，阻值并非严格等于标准 Rd

2）如果内置了，阻值等效是多少、容差如何

Type-C 的识别并不是只看“有没有下拉”，它还看“电压区间”。阻值偏差、上拉源阻、线材压降、噪声耦合都会让边界条件变得很脆。

3）CC 的功能到底是“仅检测”还是“同时承担宣告角色”

有些方案的 CC 更偏向“检测 VBUS/线缆状态”，而真正的角色宣告仍需外部电阻网络。

4）CC 外围是否允许并联外部 Rd

就算芯片内部有 Rd，你并联一个外部 Rd 进去，等效阻值会变小，可能会把识别区间推到不该去的地方，导致对端判断异常。

所以你会发现：

“外接下拉电阻要不要加”不是一个独立问题，它必须和“内部结构 + 工作模式 + 对端兼容性 + 产品定位”一起判断。

从工程交付角度：我建议你用这套“三步决策”

你不需要把规范全文背下来，但你需要一套在项目里能落地的判断流程。

第一步：你产品的 USB-C 口到底是什么角色？

把话说清楚，一下就少走一半弯路：

• 只充电（做 Sink）：你要让对端 Source 识别到你是受电设备

• 给外设供电（做 Source）：你要让对端识别你能供电

• 既可能充电也可能供电（DRP/OTG）：需要动态切换与更严格的电气边界

如果你是“只充电”的设备端，一般不应该在 CC 上玩花活：保证 Rd 稳定存在，识别要干净。

第二步：确认 IP6826 的 CC 口在你选定模式下是否已经提供 Rd

这里最容易犯的错误是：

“我看别人原理图没接 Rd，所以我也不接。”

工程上更靠谱的做法是：

• 你要在芯片资料里找到 CC 的内部等效电路描述（是否集成 Rd、什么时候挂接、是否双 CC）

• 如果资料没有写清楚，你要用实测验证：不同 Source/不同线材/不同供电能力下，插入后 CC 电压是否落在合理区间，VBUS 是否稳定拉起

第三步：用“兼容性成本”决定是否保守加料

量产产品最怕的不是“理论上可用”，而是“某些充电器/某些线不行”。

因此你的决策应当围绕：

• 你希望覆盖多少种对端（PC、充电头、移动电源、车充、Hub）

• 你是否允许用软件/固件兜底

• 你是否有产测能力去筛掉边界问题

很多时候，硬件工程师做的不是“最省料”，而是“最稳”。

下拉电阻阻值怎么选：别只记一个数字

如果你最终确认需要外接 Rd，阻值怎么选？

工程上要注意两件事：

• Type-C 里的 Rd 不是随便 5k、10k 这种“凭感觉”

• 识别依赖电压区间，阻值偏差会引发对端判错

你会看到很多参考设计里 Rd 常见在 5.1k 一类的量级（这是行业里最常被采用的标准实现方式之一），但真正落到你板子上，还要考虑：

• 电阻精度（建议别用太飘的容差）

• CC 走线的噪声环境（靠近开关电源、MOS 大电流回路会很脏）

• ESD/浪涌器件的漏电与寄生电容（会改变静态/动态响应）

• 双 CC 的处理（Type-C 插头翻转时，只有一根 CC 会成为有效 CC，另一根可能为 VCONN 或悬空，布局要避免串扰）

如果你发现“明明识别了，但偶发断连/重新枚举”，别第一时间怀疑软件，先把 CC 的波形和电压区间抓出来看。很多问题就是：CC 受干扰，VBUS 被对端判为不稳定。

VBUS 检测机制：你以为在看 5V，其实是在看“关系成立没有”

很多芯片方案里，CC 与 VBUS 的逻辑不是“各干各的”。

常见的链路是：

1）CC 先建立角色关系（对端确认你是 Sink 才会拉起 VBUS）

2）VBUS 拉起后，芯片通过 VBUS 检测确认“供电已存在”

3）再进入后续路径：充电、限流、协议扩展等

如果 CC 没有被正确识别，对端可能根本不会给你 VBUS。

这时你在板子上测到的现象就是：

• 插上去没反应

• 换个头又好了

• 用某些 C-C 线不行，用 A-C 转接反而行（因为 A 口那套机制不同）

所以别把 VBUS 当成“单纯的 5V 输入”，它往往是“握手后的结果”。

不同应用场景的差异：同一个 CC 口，工程决策完全不同

下面这段很现实：你在论坛看到的结论，搬到你项目里可能就是错的。因为场景不同。

1）只做受电设备（比如小家电/传感器/低功耗终端）

目标：稳定、便宜、兼容各种充电器。

这类项目通常更倾向：CC 识别简单可靠，Rd 明确，别搞 DRP。

2）带 OTG 或可能反向供电的设备

目标：一会儿充电一会儿供电。

这类项目最容易踩坑：

• CC 需要动态切换

• VBUS 的开关控制要与 CC 状态严格绑定

• 加不加外部电阻，不是“加了更稳”，可能反而造成角色判断混乱

3）带 PD 或更高功率协商的方案

目标：不仅是“有没有 5V”，还要协商档位。

这类项目里 CC 口的电气与协议要求更严格，外围器件、走线、保护、参考设计的遵循度都要更高。你要把“CC 是协议线”当成红线，不要随便并东西。

硬件工程师的建议：用“可测量”的方式把争论变成结论

如果你现在手上就有 IP6826 的板子或样机，我建议做三组小实验，基本就能把“要不要外接 Rd”这事钉死：

• 实验 1：多对端兼容性

拿 5 种不同来源的 Source（PC、品牌充电器、杂牌头、移动电源、车充），统计插入成功率与掉线情况。

• 实验 2：多线材

至少测 3 种 C-C 线（含不同 eMarker/不同长度）+ 1 种 A-C 线。C-C 线更能暴露 CC 识别问题。

• 实验 3：抓 CC 电压与插入瞬态

用示波器观察插入瞬间 CC 的电压建立过程、抖动、是否被噪声污染；同时看 VBUS 拉起是否干净，有没有反复拉起-掉下。

你会发现：

“要不要外接下拉电阻”最后不是靠嘴说赢，而是靠数据说服。

最后把结论收拢成一句工程话

如果你的产品是典型 Sink 端，且 IP6826 在该模式下没有稳定可靠的内部 Rd，那么外接 CC 下拉电阻就是必要的；即便芯片内部可能有等效下拉，也要通过多对端、多线材、波形与电压区间验证其可靠性，否则量产后的兼容性问题会把你拖进无休止的售后与返工。

你如果愿意，把你具体应用场景补两点：

1）这个 Type-C 口是“只充电”还是“带 OTG/反向供电”？

2）你现在原理图里 CC 外围怎么接的（是否有 ESD、是否两根 CC 都接、有没有串联电阻/电容）

我可以按你的实际电路，把“要不要 Rd、阻值怎么选、CC 走线与保护怎么配、VBUS 检测怎么配合”给你落到可直接改图的版本。
