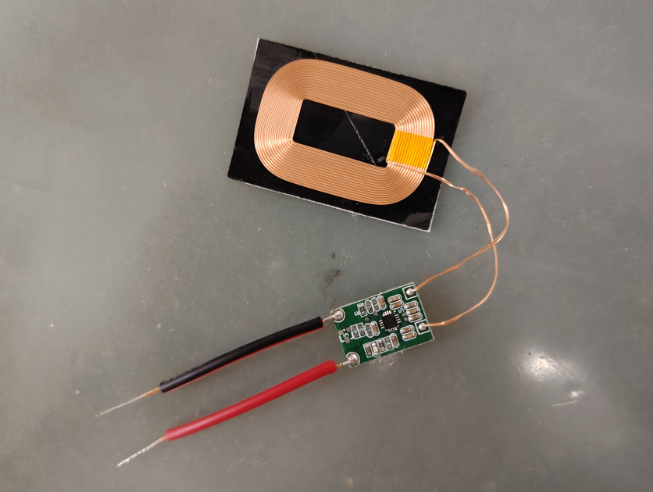

无线充接收原理图工作原理说明

把手机往充电板上一放就能自动开始充电，功率还能跟着设备状态实时调整——你有没有好奇过，两个没有物理连接的设备，到底是怎么对上“暗号”、默契配合完成整个充电过程的？答案就藏在无线充电的通信协议里。不同于有线充电靠线缆里的针脚传递信号，无线充电的收发两端要在能量传输的同时完成数据交互，整个协商过程藏着不少精巧的设计。

带内通信：能量波里藏着的信号通道

大部分人不知道的是，我们日常用的Qi标准无线充电，走的是“带内通信”的路子——信号和能量走的是同一条“路”，也就是我们熟悉的电磁感应通道。这个设计省掉了额外的通信模块，却也对信号的传递方式提出了极高的要求。

充电刚开始的时候，发射端会先输出极低功率的脉冲信号，相当于先“扫一眼”线圈上有没有设备。这时候接收端如果存在，就会通过调整自身的负载阻抗来“回应”：当接收端改变线圈两端的电容或者电阻时，发射端线圈的电流和电压会跟着发生微小变化，发射端检测到这个变化，就知道对面有设备要充电了。

这种通过负载调制传递信号的方式，看起来简单实则精度要求极高。接收端每次调整负载的幅度都不能太大，不然会影响能量传输的稳定性，一般调制深度控制在5%-10%之间，既能让发射端准确识别信号，又不会打断正常的充电流程。我们常见的手机无线充电的协商速率大多在2kbps左右，虽然看起来不高，但完全足够传递充电过程需要的功率请求、状态反馈这类短数据。

协商全流程：从握手到稳压的五步对话

整个充电协商过程其实是一场有条不紊的“双向对话”，每一步都有明确的规则，但凡哪一步没对上，充电要么启动不了，要么就会降到最低安全功率运行。

第一步是识别握手。发射端每隔几百毫秒就会发送一次检测脉冲，接收端收到后会反馈一个包含自身设备类型、支持协议版本的数据包，发射端验证通过后，才会进入下一步准备阶段。要是收到的信号不合法，比如检测到金属异物，发射端会直接停止功率输出，避免发热风险。

第二步是参数协商。接收端会把自己支持的最高输入电压、电流，还有当前线圈的谐振参数发给发射端，发射端会根据自身的能力范围，确定初始的传输频率和功率等级。这一步其实是在找双方都能接受的“最大公约数”，比如你的手机支持50W无线充，但充电板只支持15W，那协商下来就会按照15W的参数运行。

第三步是功率调整。充电开始后，接收端会实时检测自己收到的电压和电流，一旦和目标值有偏差，就会给发射端发“升功率”或者“降功率”的指令。比如手机电量快满的时候，接收端会逐步降低功率请求，发射端就跟着慢慢减小输出，整个过程和有线充电的涓流阶段逻辑一致，但所有指令都是通过无线信号传递的。

第四步是异常处理。充电过程中如果出现过温、过压、异物入侵，接收端或者发射端任何一方检测到异常，都会立即发送停止充电的指令，另一边收到后会在毫秒级的时间里切断功率输出。很多人担心无线充电不安全，其实这套实时通信的保护机制，比不少普通有线充电器的响应速度还要快。

最后是充电结束。当接收端检测到电池充满，会发送终止传输的信号，发射端收到后会回到待机检测状态，整个充电流程就正式结束了。

协议差异背后：不同标准的协商逻辑区别

现在主流的无线充电协议不止一种，不同协议的协商逻辑也各有特点，这也是为什么有的设备跨品牌充电只能跑慢充的核心原因。

我们最熟悉的Qi标准属于联盟通用标准，它的协商逻辑最开放，最大的特点是兼容性优先。只要是符合Qi标准的设备，不管什么品牌都能完成基础的握手协商，至少能保证5W的基础充电功率。近年更新的Qi 2.0标准还引入了磁吸定位反馈，接收端可以把线圈的对齐偏差数据发给发射端，发射端甚至可以调整功率输出补偿对齐误差，充电效率比老版本提升了不少。

而各大品牌的私有协议走的则是效率优先的路子。比如不少厂商的私有无线充，会在通用Qi协商的基础上增加一层私有验证，接收端只有通过了专属的加密验证，才能启动高功率模式。这层私有协议的协商速率会更高，支持的参数调节粒度也更细，有的甚至能做到每10ms就调整一次功率，充电过程的发热控制会比通用协议好很多。不过这也导致了跨品牌使用时，私有协议无法识别，只能降到通用Qi的功率运行。

还有一类是面向大功率场景的无线充电协议，比如电动车的无线充，它的协商逻辑会更复杂，除了基础的功率协商，还要加入车辆身份验证、计费信息交互、充电过程的动态功率调度等内容，通信频段也会和消费级产品区分开，避免信号干扰。

看到这里你应该明白了，无线充电的“无感”体验，其实是收发两端上百次信号交互换来的。从最开始的握手识别，到充电过程中的动态调整，再到充满后的自动停止，每一步都离不开通信协议的精准调度。未来随着Qi 2.0的普及，还有更多低延迟通信技术的应用，无线充电的效率和兼容性只会越来越好，说不定哪天，“插线充电”真的会变成一个只存在于老数码爱好者回忆里的词。你平时用无线充电的时候有没有遇到过什么奇怪的问题？欢迎在评论区分享你的体验。
