IP6808无线充电电路图参考设计及PCB分解

英集芯IP6808是一款无线充电发射端控制SoC芯片，兼容WPC Qi v1.2.4 最新标准，支持A11线圈，支持5W、苹果7.5W、三星10W、EPP 15W充电。

IP6808集成输入快充协议，支持FOD异物检测功能，集成内部电压/电流解调，实测系统15W无线充电效率高达80%

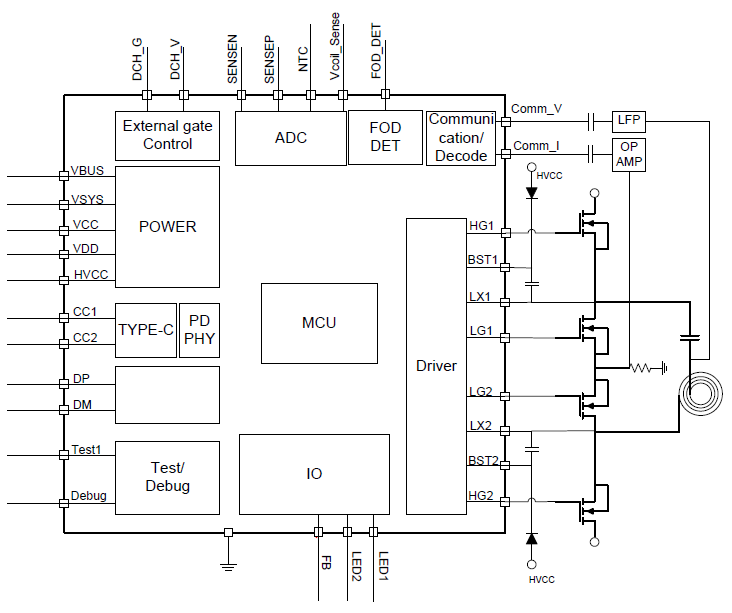

IP6808无线充电电路图之芯片内部框图：

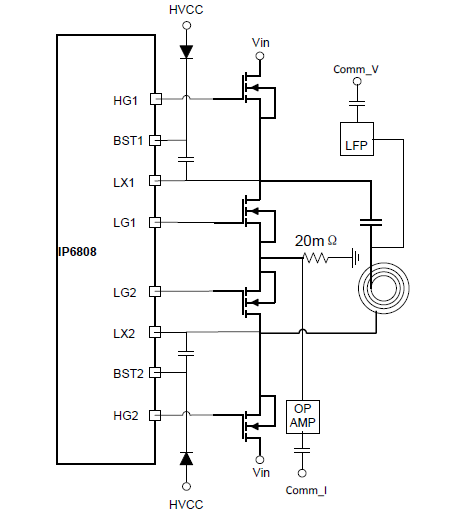

IP6808无线充电电路图之全桥驱动应用电路：

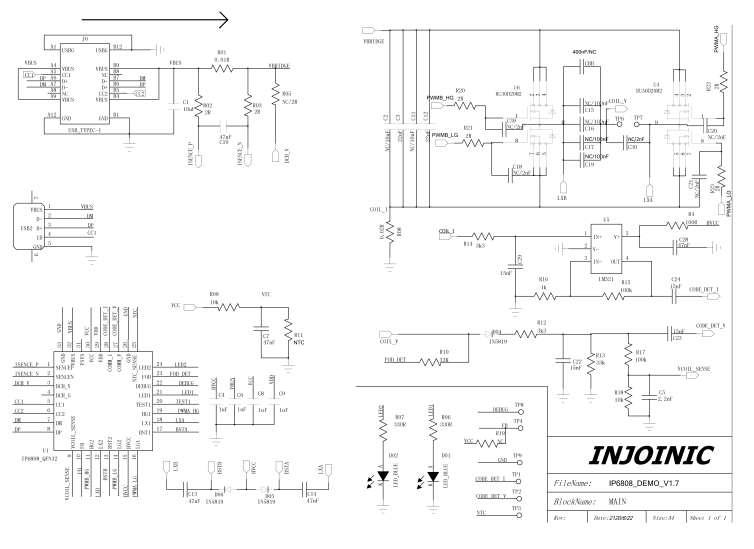

IP6808无线充电电路图之典型应用电路简化图：

IP6808无线充电电路图之PCB分解Top图：

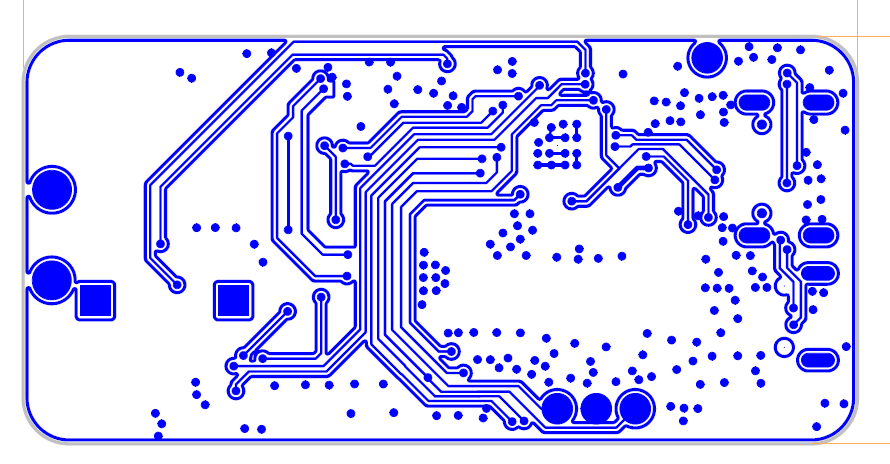

IP6808无线充电电路图之PCB分解Bottom图：

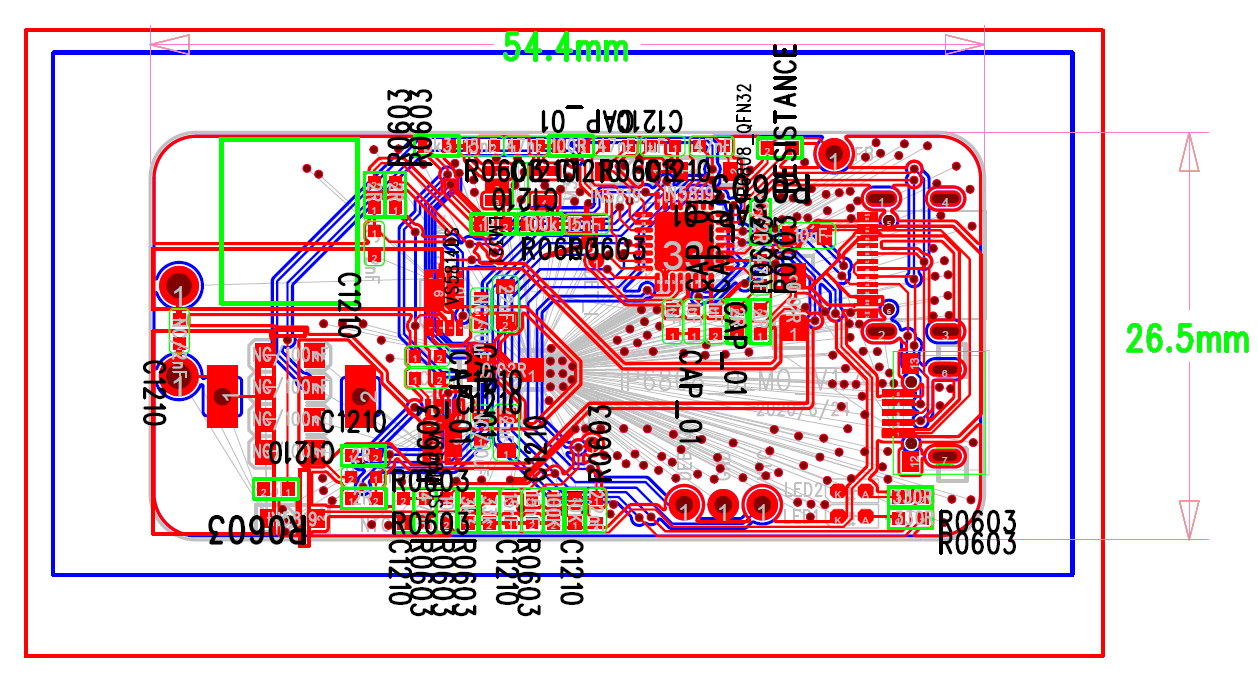

IP6808无线充电电路图之PCB分解Composite图：

IP6808无线充电电路图之PCB分解贴片图：

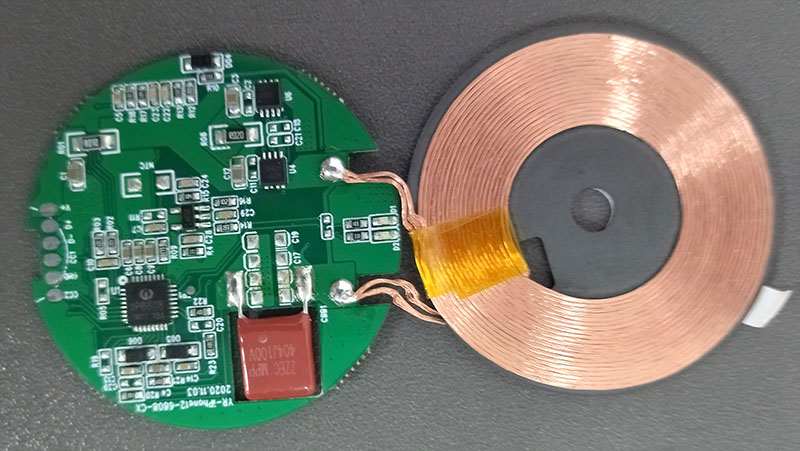

基于英集芯IP6808无线充电发射端SOC芯片设计的15W无线充PCBA模组实拍图：

英集芯IP6808无线充电电路图参考设计Layout注意事项：

仅列举几处可能会影响到功能和性能的注意事项，若还有其他注意事项将会另附文档补充。

Layout对无线充电系统的性能和稳定性有较大影响，不规范的Layout可能会影响ASK通讯和FOD检测灵敏度。

1、确保IP6808引脚和EPAD GND PAD与地平面有一个连续回流能力。

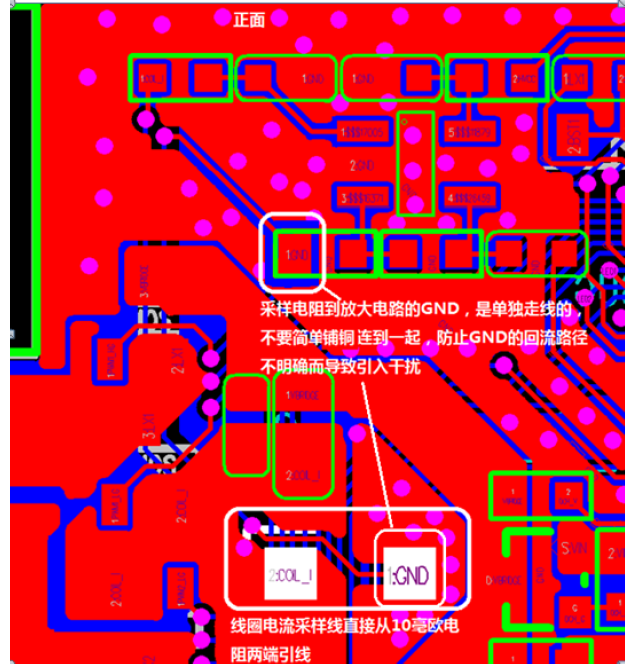

2、用于电流解调的20mΩ采样电阻建议采样差分走线连接到运算放大器的输入端或使用其它能减少噪声干扰的方法。

3、CODE_DET_I和CODE_DET_V是敏感信号，需要包地保护，采样电路尽量远离开关MOS

4、H桥的输入电容与桥臂上的Nmos所组成的环路面积应尽量小。
