怎么制作无线充接收器？

返回列表 来源：无线充方案发布日期： 2024-11-30

在快节奏的现代生活中，无线充电技术以其便捷性和高效性成为越来越多智能设备的标配。如果你对DIY充满热情，并且想要尝试自己动手制作一个无线充接收器，那么请跟随本教程，一步步实现你的创意项目！

### 一、材料准备与安全须知

首先，你需要准备以下材料：无线充电发送模块、电感线圈（或铜线）、电容、二极管、电阻、微控制器（如Arduino）、焊接工具及绝缘材料等。在开始之前，务必确保所有电子设备断电，并采取适当的安全措施，避免触电风险。

### 二、理解无线充电原理

无线充电技术主要依赖于电磁感应原理。简而言之，发送器产生交变磁场，接收器的线圈通过这一磁场获得能量，并将其转化为直流电能给设备充电。因此，制作接收器的核心在于设计和绕制一个高效的接收线圈。

### 三、设计接收器电路

1. **选择线圈规格**：根据发送器的输出功率和频率选择合适的线径和匝数。一般来说，更粗的线和更多的匝数可以增加感应效率。
2. **计算线圈参数**：使用在线计算器或参考现有方案确定线圈的自感量、谐振电容等参数。

3. **绘制电路图**：设计包含整流电路（通常由二极管组成，用于将交流转为直流）、稳压电路以及必要的保护元件（如TVS二极管）的电路图。

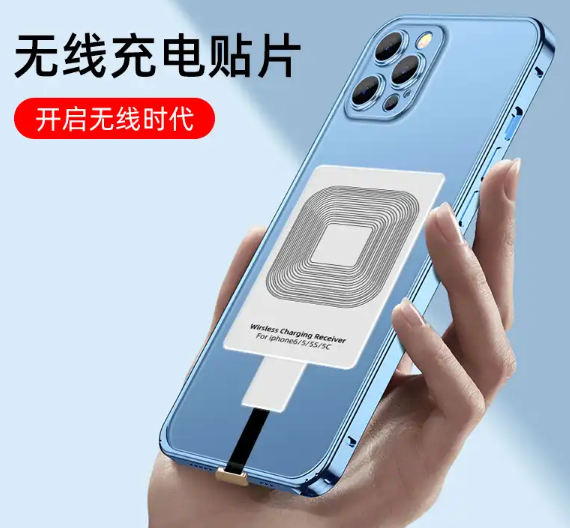

怎么制作无线充接收器

### 四、绕制接收线圈

1. **选择合适骨架**：可以是塑料管、PCB板或是其他非金属材料，作为线圈的支撑。
2. **均匀绕线**：遵循电路设计中的匝数要求，均匀紧密地绕制线圈，尽量减少空隙以提高耦合效率。
3. **固定线圈**：使用绝缘胶带或胶水固定线圈两端，确保其结构稳定且不易松动。

### 五、组装与调试

1. **焊接元件**：按照电路图将各个电子元件焊接到电路板上，注意保持焊点清洁，避免虚焊。
2. **连接线圈**：将绕好的接收线圈连接到电路板上指定位置，确保接触良好。
3. **测试与调整**：初次通电前，检查所有连接是否正确无误。使用万用表检测各关键点电压，必要时调整电阻或电容值以达到最佳工作状态。

### 六、封装与美化

完成功能测试后，你可以根据自己的喜好对接收器进行封装和美化，比如使用3D打印外壳或者手工制作木质盒子，既美观又实用。

### 结语

通过以上步骤，你已经成功制作了一款个性化的无线充接收器。虽然市面上有许多现成的无线充电解决方案，但亲手制作不仅能带来成就感，还能让你更深入地理解无线充电技术的工作原理。希望这次DIY旅程能激发你对科技创新的兴趣，继续探索更多可能！
