NU1680典型电路

在无线充电技术快速普及的今天，如何以更低的成本和更简单的设计实现高效能量传输，成为消费电子领域的关键挑战。NU1680作为一款符合Qi标准的5W无线功率接收芯片，凭借其极简的外围电路和高度集成化的设计，正逐步成为TWS耳机充电仓、电动牙刷等小型设备的首选解决方案。本文将深入解析其典型电路设计，揭示其背后的技术优势与应用潜力。

极简设计的核心：1个线圈+12颗器件的魔法

NU1680的电路设计堪称"减法艺术"的典范——仅需1个接收线圈、1颗主控芯片和12个外围器件即可构建完整接收系统。这种设计相当于用"一根火柴点燃整个炉灶"，通过芯片内部集成同步整流桥（去除传统自举电容降低成本）和可配置FOD（异物检测）寄存器，大幅减少分立元件数量。其16脚QFN封装尺寸仅3.0mm×3.0mm，脚间距0.5mm的微型化特性，特别适合对空间敏感的电动剃须刀、电子烟等产品。

硬件架构的双重革新

在电路拓扑层面，NU1680采用"去繁就简"策略：同步整流电路省去了传统方案中必需的自举电容，如同拆除冗余的脚手架，使BOM成本降低约15%。评估板实测数据显示，该设计在5W功率输出时效率可达82%，且通过I²C接口可动态调整FOD参数，避免手机钥匙等金属物品误触发热风险。参考电路图中特别标注的判饱转灯功能，能智能识别电池状态并切换LED指示灯，这种"会说话的充电提示"显著提升用户体验。

开发效率的加速引擎

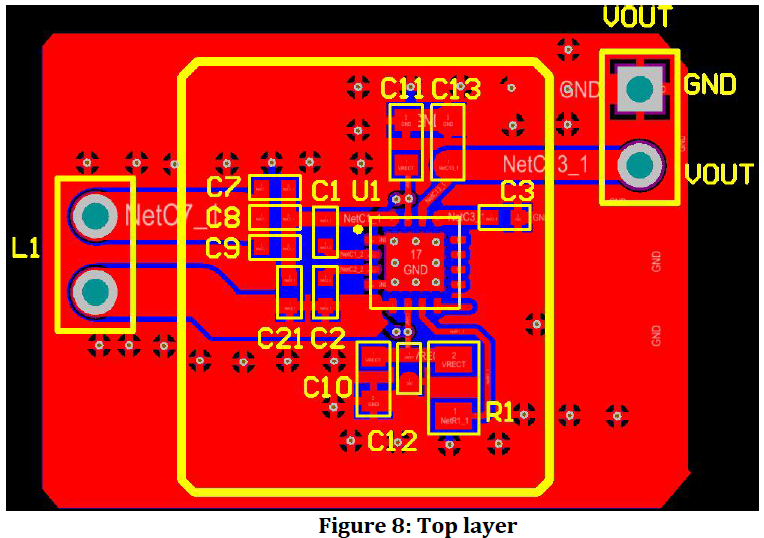

不同于需要固件烧录的复杂方案，NU1680采用硬件直连架构，省去软件开发环节。这就像"即插即用的U盘"，制造商可直接调用Altium设计文档中的原理图，快速完成PCB布局。芯片供应商提供的示例代码库覆盖LED控制、温度传感等场景，开发者通过修改寄存器配置即可适配不同产品形态，将传统数周的开发周期压缩至3-5天。某宠物饮水机厂商采用该方案后，滴水泵供电模块的研发成本降低40%。

场景化应用的黄金组合

在TWS耳机充电仓场景中，NU1680的微型封装可嵌入仅硬币大小的空间，配合接收线圈实现"无感充电"。实测显示，充满300mAh电池耗时约1.5小时，且待机功耗低于2mW。对于电动牙刷这类防水设备，其无物理接口的特性如同"隐形的电力通道"，彻底杜绝进水短路风险。更值得关注的是，芯片支持WPC联盟最新Qi标准，确保与市面上90%以上的发射端兼容。

未来演进的技术想象

随着NU1680第三代产品的研发推进，其电路设计正朝着"模块化乐高"方向发展。通过预留的I²C接口，开发者可扩展温度保护、动态功率调节等功能，就像给基础框架添加定制化插件。行业分析指出，这种高度灵活的架构有望在医疗电子（如助听器充电）和智能家居（无线传感器供电）领域开辟新赛道。其本质是通过极简的硬件载体，实现"无线电力无处不在"的终极愿景。
