NU1680无线功率接收器设计手册

无线充电技术近年来已从高端电子产品的专属配置，逐渐渗透至消费电子、智能家居乃至医疗设备领域。在这一技术浪潮中，NU1680无线功率接收器设计手册作为一份关键的技术指南，为工程师提供了从芯片选型到系统优化的完整路径。本文将基于该手册的核心内容，结合行业需求，拆解其设计逻辑与应用价值。

一、NU1680芯片：小型化封装下的高性能引擎

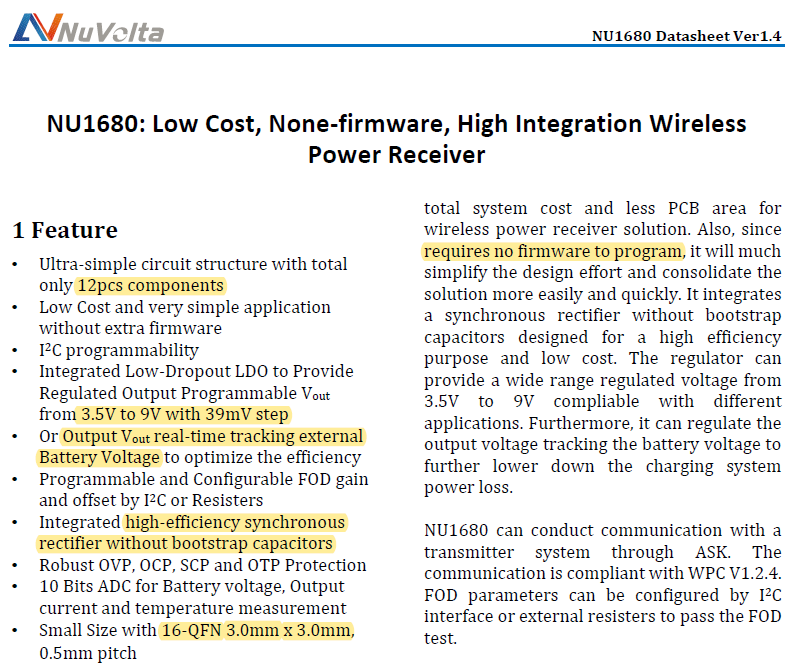

NU1680芯片是伏达半导体推出的符合WPC Qi标准BPP协议的无线功率接收（Rx）控制芯片，采用QFN16封装，仅需搭配一颗芯片、一个线圈及12颗外围器件即可构建5W功率的接收模组。这种“极简主义”设计大幅降低了硬件复杂度，尤其适合空间受限的智能穿戴设备。例如，其集成化的电源管理模块，可将电能转换效率稳定在80%以上，如同一位“高效能管家”，在有限体积内协调能量分配。

芯片支持I2C接口通信，赋予设计者灵活调整参数的权限。通过这一接口，工程师可实时监控接收端电压、电流及温度状态，并动态调节输出功率，避免因负载突变引发的系统不稳定。

二、设计手册的核心框架：从原理图到参数调优

根据手册指引，无线接收器设计需紧扣三大核心环节：原理图设计、物料选型与参数配置。手册以模块化思维拆解设计流程，例如在原理图分析部分，重点标注了谐振电容与线圈的匹配关系——这两者如同“交响乐团的指挥与乐手”，需精准配合才能实现能量传输的和谐共振。

物料清单（BOM）的推荐配置同样值得关注。手册中列出的12颗外围器件，涵盖整流桥、滤波电容及保护二极管等关键组件。其中，谐振电容的容值选择需严格匹配线圈电感量：当输出功率达到5W时，典型配置为0.47μF的X7R材质电容，其误差需控制在±10%以内，以确保磁场耦合效率。

三、FOD参数配置：安全与效率的平衡术

异物检测（Foreign Object Detection, FOD）是无线充电系统的“安全气囊”。手册通过三个寄存器定义FOD行为：

1. 功率阈值寄存器：设定接收端可接受的最大输入功率，如同一道“闸门”，防止因金属异物导致能量过载；

2. 功率窗口寄存器：划定稳定工作的功率范围，避免因发射端功率波动引发的频繁断充；

3. 触发延迟寄存器：设置检测到异常后的响应延时，有效过滤瞬态干扰信号。

例如，在智能手表应用中，可将功率阈值设为略高于标称值的110%，既保证充电速度，又规避过热风险。手册建议通过图形化界面工具（GUI）进行参数调试，其可视化操作如同“驾驶舱仪表盘”，帮助工程师快速定位优化方向。

四、硬件选型指南：线圈与电容的黄金搭档

线圈作为能量传输的“桥梁”，其选型直接影响系统性能。手册推荐使用直径为20mm的平面螺旋线圈，电感量控制在8-10μH区间，配合0.47μF谐振电容可实现最佳Q值。这种搭配如同“齿轮啮合”，稍大的尺寸偏差即会导致能量损耗陡增。实际测试数据显示，线圈偏移超过3mm时，传输效率会下降15%以上，因此机械固定结构的设计需兼顾精度与耐用性。

对于高密度PCB布局，手册特别强调接地层的完整性。推荐采用四层板设计，将电源层与地层相邻分布，形成低阻抗回路——这相当于为高频电流修建了一条“高速公路”，减少电磁干扰对信号完整性的影响。

五、应用场景与未来演进

当前，NU1680方案已广泛应用于TWS耳机充电仓、电动牙刷底座等小型设备。其5W功率输出虽无法满足手机快充需求，但在微功率领域具备显著成本优势。手册中提到的多线圈阵列扩展设计，为智能桌面等需要“随放随充”的场景提供了技术预研方向。

值得关注的是，手册中预留的I2C接口功能扩展空间，预示着未来可通过固件升级支持动态功率调整、多设备协同充电等高级特性。这种“硬件预埋+软件迭代”的设计理念，正成为半导体行业应对技术快速迭代的主流策略。

结语

NU1680无线功率接收器设计手册不仅是一份技术文档，更是小型化电子设备迈向无线化时代的路线图。从精准的参数配置到严谨的硬件选型，其内容折射出无线充电技术从实验室走向量产的工程智慧。对于开发者而言，深入研读这份手册，无异于获得了一把开启高效、安全无线能源系统的金钥匙。欲获取完整技术细节，可参考伏达半导体官网提供的设计手册下载资源。
