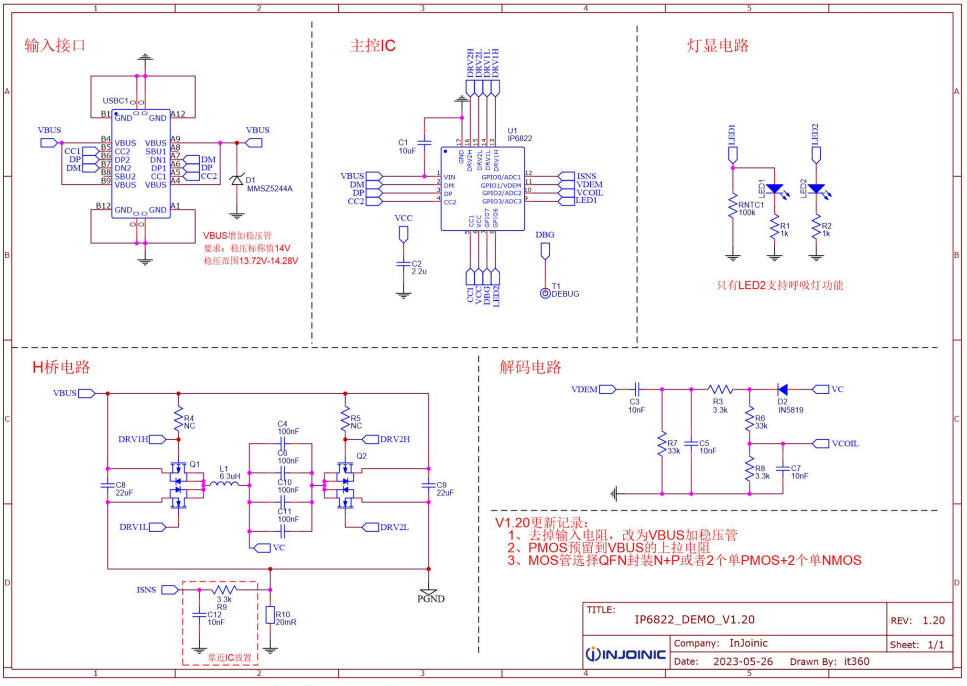

IP6822无线充电电路图

无线充电技术正逐渐成为现代电子设备的标配，而IP6822作为一款高度集成的无线充电发射控制芯片，其电路设计直接决定了充电效率与安全性。本文将深入解析IP6822的电路图设计，结合专业术语与生活化比喻，帮助读者理解其核心原理与应用场景。

IP6822芯片的核心架构

IP6822是一款严格遵循WPC QI标准的SOC芯片，内部集成了H桥驱动模块、ASK通讯解调模块以及适配器快充Sink协议等关键资源。简单来说，它就像无线充电系统的“大脑”和“神经中枢”，不仅负责功率传输的调度，还能通过内置的8-bit MCU实现协议解析、异物检测等功能定制。其全桥驱动设计（2P2NH桥）类似于交通枢纽的立体立交桥，通过精准控制电流方向与强度，确保能量高效传输至接收端。

电路图中的关键模块解析

在IP6822的典型应用电路中，供电模块是首要环节。芯片支持12V输入并兼容PD3.0快充协议，如同为充电系统配备了一个“智能电源适配器”，可根据接收端需求动态调整电压。例如，当连接支持15W快充的设备时，电路会自动切换至高压模式，而普通设备则维持5V基础供电。

谐振电路是无线能量传输的核心，通常由NPO/CBB电容与线圈组成。这部分设计类似于“调音师的工作”——通过精确匹配发射线圈与接收端的谐振频率（通常为100-205kHz），实现能量传递效率最大化。IP6822内置的ASK解调模块则像“翻译官”，实时解码接收端发送的调制信号，动态调整功率输出。

安全与兼容性设计

异物检测（FOD）是电路图中不可忽视的功能模块。IP6822通过监测能量损耗变化来识别金属异物，灵敏度可编程调整。这好比在充电区域安装了“红外线防盗系统”，一旦检测到钥匙、硬币等导电物体，立即切断供电以避免过热风险。

协议兼容性方面，IP6822支持BPP（基础5W）、PPDE（数据扩展）和EPP（15W扩展）三种QI标准，覆盖从耳机到手机等多种设备。其内置的MCU还能通过软件升级适配未来协议，如同给手机系统打补丁，延长硬件生命周期。

典型应用场景与优化建议

在实际设计中，15W无线充电器的电路图需重点关注散热布局。由于高效率能量转换会产生热量，建议在MOSFET和线圈附近预留足够的铜箔面积，相当于为芯片配备“散热风扇”。PCB布线时，高频信号路径应尽量缩短，避免像“电话线过长导致信号衰减”一样影响通讯稳定性。

对于需要快速迭代的产品，IP6822的开放式固件架构允许开发者自定义指示灯逻辑、故障恢复策略等功能。例如，可通过修改寄存器设置，让充电状态灯以呼吸灯模式提示异常，提升用户体验。

总结与未来展望

IP6822的电路设计展现了高度集成化与灵活性的平衡。从供电谐振到安全防护，每个模块都像精密钟表的齿轮般协同工作。随着无线充电技术向更高功率发展，这类SOC芯片将进一步简化设计流程，让“隔空充电”成为更多消费电子的标准配置。对于开发者而言，深入理解其电路原理，不仅能优化现有产品，还能为下一代无线能源解决方案奠定基础。
