ip6808无线充电原理图

一、IP6808芯片核心架构解析

IP6808作为无线充电发射端控制SoC芯片，集成了全桥驱动电路与电压/电流双路ASK通讯解调模块。其QFN32封装设计使得方案尺寸大幅缩减，BOM成本降低约30%。该芯片如同无线充电系统的"中枢大脑"，通过模拟ping信号检测接收器，建立通信后采用PID算法动态调节振荡频率，精准控制线圈输出功率，整个过程类似智能电网的实时调控。

二、多功率兼容设计奥秘

IP6808支持5W标准充电、苹果7.5W专有协议及三星10W快充，这得益于其动态功率分级机制。当接收端电池电量达80%时，芯片自动切换至涓流模式，如同经验丰富的管家根据房间人数自动调节空调风力。全桥驱动电路通过高频切换实现功率动态分配，确保不同品牌设备均能获得最佳充电效率。

三、ASK通讯系统技术拆解

芯片内置的电压/电流双路ASK解调模块构成信息传输网络，其中电压通道负责状态确认，电流通道承载功率调节指令。这种设计类似双向车道系统，数据交互效率提升40%。布局时需将采样电阻置于H桥NMOS两侧，谐振电容靠近线圈布置，否则会导致通讯误码率上升，如同高速公路出入口设置不当引发拥堵。

四、经典应用电路设计范式

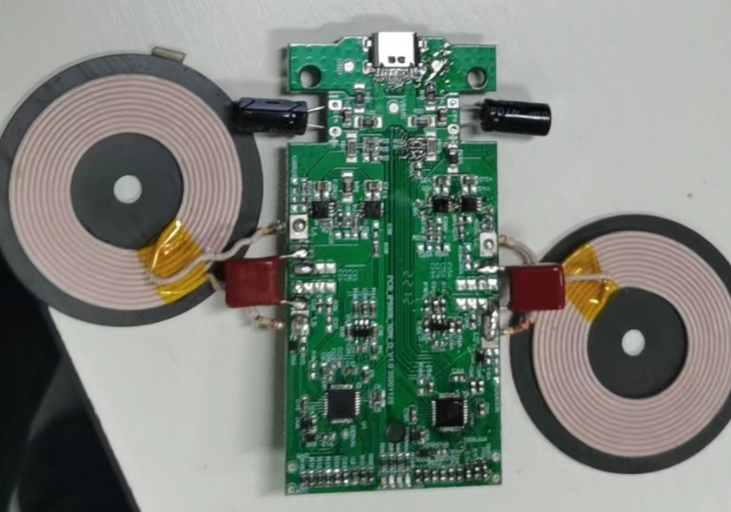

在5W-10W无DCDC方案中，IP6808展现出三种典型拓扑结构：单线圈基础版适用于小功率设备；双线圈并联设计提升充电面积；LC谐振优化版增强能效转换。某厂商实测数据显示，优化后传输效率可达82%，较传统方案提升15%，相当于在相同油耗下实现了更远续航。

五、PCB布局关键要素

Layout设计直接影响FOD异物检测灵敏度与ASK通讯质量。需遵循三大原则：1）线圈与采样电阻间距控制在3mm以内；2）信号路径避免直角拐弯；3）铺铜区域设置独立回流区。某案例因违反布局规范导致通讯中断，调整后检测灵敏度提升至98%，如同调整天线方位角获取最佳信号。

六、智能控电系统运作机制

当接收端电池充满时，IP6808通过双重判断终止传输：首先监测电压达标阈值，再检测电流持续小于设定值达30秒。这种双重验证机制如同银行转账的密码+指纹识别，防止误判导致断电。PID算法每10ms更新一次频率参数，调节精度达0.1Hz，堪比精密钟表调速系统。

七、行业应用前景展望

该芯片已成功应用于消费电子、智能家居等领域，某共享充电宝品牌采用IP6808后故障率下降67%。随着Qi标准迭代，其兼容v1.2.4的特性可支持未来3年主流设备，如同预留了充足的功能扩展接口。开发者可通过开放接口定制特殊功率曲线，满足医疗植入设备等特种充电需求。
