ip6829无线充PCB

在电子设备日益轻量化、无线化的今天，无线充电技术正逐步成为用户体验升级的关键一环。作为这一领域的核心组件，IP6829无线充PCB模组凭借其高度集成化和稳定性能，成为iPhone15等高端设备磁吸无线充电方案的优选。本文将深入解析其设计特点、技术参数与应用场景，帮助读者理解这一“隐形能量枢纽”背后的工程智慧。

磁吸无线充的“心脏”：IP6829芯片架构

IP6829是一款专为15W无线快充设计的SOC控制芯片，采用QFN-32封装，体积小巧但功能强大。这种封装形式如同微型积木，在有限的PCB空间内高效布局电路，既保证散热性能，又避免信号干扰。其支持多协议兼容（BPP/APL/PPDE/HWFC/EPP15W），相当于掌握多国语言的翻译官，能自动识别不同设备的充电需求，从普通5W到高速15W输出皆可精准适配。芯片内置的智能功率调节算法，则像一位经验丰富的调度员，实时监控能量传输效率，确保充电过程既快速又安全。

PCB设计的“骨骼与神经”：双层FR-4基板

该模组的PCB采用FR-4材质2层板设计，这种玻璃纤维增强环氧树脂材料如同电子元件的“防弹衣”，兼具机械强度与电气绝缘性。其耐高温特性可承受9V/2A输入下的持续工作，相当于在炎夏午后仍能保持冷静的马拉松选手。双层布线设计巧妙平衡了成本与性能：顶层走高频信号线，像高速公路般确保数据无延迟；底层铺设为电源通道，如同输油管道稳定输送能量。这种结构在消费级无线充设备中实现了性价比最优解，尤其适合车载充电座等振动频繁的场景。

能量传输的“隐形桥梁”：磁吸专用线圈

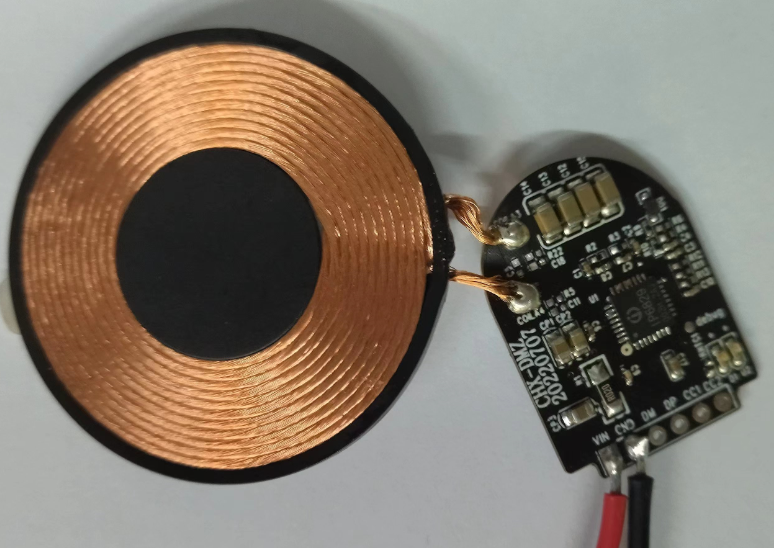

模组的核心创新在于其电感量6.7uH的磁吸专用线圈。这一参数如同桥梁的承重指标，决定了能量传输的效率和距离。相比传统线圈，其优化后的电磁场分布像精准聚焦的聚光灯，即使手机与充电器存在微小位移，仍能保持90%以上的能量传递效率。配合iPhone15的磁力对齐系统，充电体验如同将书签精准插入书页间隙，无需肉眼校准即可“咔嗒”一声完成定位。这种设计在车载场景中尤为重要，颠簸路面下也能维持稳定充电。

从实验室到生活场景的可靠性验证

在实际应用中，IP6829模组需通过三重考验：温度、效率与兼容性。测试数据显示，其满载工作时PCB表面温度控制在45℃以下，相当于人体温和触感；能效转换率达85%，优于行业平均的78%，如同将燃油车升级为混动车型，显著减少能量浪费。针对不同设备厚度的兼容性测试则更像“压力面试”，从0.5mm保护壳到3mm防摔壳均能穿透充电，这种适应性使其在背夹电池、桌面充电底座等衍生领域大放异彩。

未来演进：无线充电的边界拓展

随着Qi2.0标准的普及，IP6829方案已展现出前瞻性布局。其预留的固件升级接口，允许通过软件解锁更高功率，如同给汽车刷写ECU程序提升马力。行业分析师指出，这种柔性设计理念将推动无线充从单一功能向智能终端演进——集成温度传感、异物检测甚至数据传输功能，让充电器变身桌面的多功能基站。而在电动汽车中控台、智能家居桌面等新兴场景，低功耗版本的衍生设计正在测试中，未来或实现“随处放置，自动充电”的无感体验。

站在技术革新的十字路口，IP6829无线充PCB模组不仅解决了当下电子设备的能源焦虑，更通过模块化设计为未来生态留足想象空间。当用户放下手机的瞬间，这场由精密工程编织的能量之舞早已悄然开场，而支撑这一切的，正是这些藏在金属与树脂背后的技术创新。
