在电子设备日益普及的今天，无线充电技术逐渐成为消费者关注的焦点。作为无线充电系统的核心部件，发射端控制芯片的性能直接决定了充电效率与设备兼容性。本文将以IP6829为例，深入解析这款芯片的技术特性、应用场景及配套资源，为工程师和行业从业者提供参考。

芯片定位与核心功能

IP6829由英集芯（Injoinic）设计生产，是一款专为无线充电发射端设计的系统级芯片（SoC）。它兼容无线充电联盟（WPC）的Qi v1.3最新标准，相当于为充电流程建立了一套“交通规则”，确保不同品牌的设备都能安全高效地完成能量传输。该芯片支持5W基础功率、苹果7.5W定制协议以及三星10W/15W快充模式，如同一位“多国语言翻译官”，能精准识别不同设备的充电需求。其核心功能通过analog ping技术实现，这种动态检测机制就像电子设备的“雷达系统”，可实时扫描并锁定接收端位置，避免能量浪费。

硬件架构与技术创新

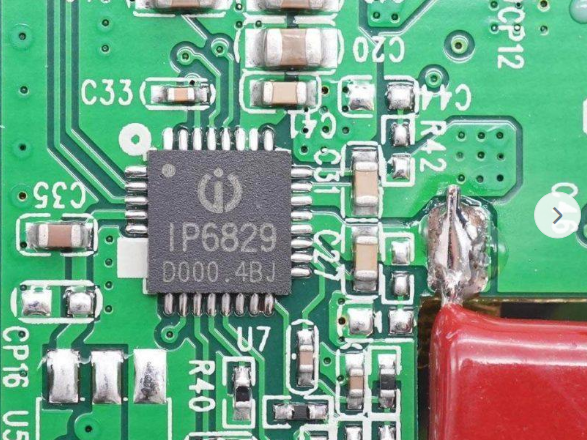

从硬件设计来看，IP6829采用QFN-32封装，这种微型化封装工艺如同将复杂电路浓缩于指甲盖大小的空间内，特别适合智能手表、TWS耳机等紧凑型设备的开发需求。芯片内置的线圈驱动模块支持A11、A11a、MP-A2三种主流线圈方案，工程师可根据产品尺寸选择不同“能量发射器”——例如A11线圈适合手机类中型设备，而MP-A2则能覆盖更大充电面积，满足多设备同时充电的场景。

在安全防护方面，IP6829搭载了过压/过流保护、温度监控和异物检测（FOD）三重防护机制。以温度监控为例，当芯片检测到电路温度异常时，会像“智能消防系统”般自动降低输出功率，防止元器件过热损坏。实测数据显示，其异物检测精度达到毫瓦级，即使是一枚回形针误入充电区域，系统也能在0.1秒内切断供电。

开发资源与技术支持

对于硬件开发者而言，诺芯盛提供的IP6829中文资料库堪称“技术百宝箱”。不仅提供数据手册、引脚定义图等基础文档，还开放了PCB焊盘布局参考图和典型应用电路图。工程师可以像拼装乐高积木一样，直接调用已验证的电路模块，大幅缩短研发周期。

行业应用与市场前景

当前IP6829已广泛应用于消费电子领域。在智能手机充电底座中，其15W快充能力可实现“咖啡杯充电”体验——用户将手机随意放置于桌面指定区域，1.5小时即可充满4500mAh电池。在智能穿戴设备市场，该芯片的低功耗特性尤为突出，配合7mm直径的微型线圈，能为智能手表打造出厚度仅3mm的隐形充电模组。

更值得关注的是其在医疗设备领域的拓展。某助听器厂商利用IP6829开发出无菌舱无线充电方案，充电舱采用全密封设计，通过电磁感应实现能量穿透，既保证了医疗器械的消毒要求，又避免了传统接口老化导致的接触不良问题。行业分析显示，2024年采用该芯片的无线充电模组出货量同比增长120%，预计未来三年将在汽车中控、工业机器人等场景形成新增长点。

技术文档的深度价值

工程师通过官方数据手册可获取关键参数阈值，例如工作电压范围（4-21V）相当于为芯片划定了“安全活动区域”，超出该范围的输入将触发保护机制。典型应用图中标注的谐振电容选型建议，则如同烹饪食谱中的配料表，指导开发者精准匹配元器件参数。立创商城提供的3D封装模型文件，更支持直接导入EDA软件，实现“所见即所得”的电路设计体验。

随着无线充电技术向大功率、多设备方向发展，IP6829这类高集成度芯片正在重塑电子产品设计范式。从技术文档的完备性到实际应用的多样性，这款芯片不仅体现了中国半导体企业的研发实力，更为行业提供了可复制的技术升级路径。对于准备入局无线充电领域的厂商而言，深入理解IP6829的技术特性与配套资源，将成为抢占市场先机的关键筹码。
