英集芯ip6808芯片

在当今快节奏的科技生活中，无线充电技术已成为智能设备不可或缺的一部分。而支撑这一技术高效运行的核心，正是像英集芯IP6808这样的电源管理芯片。这款芯片不仅承载着设备稳定运行的重任，更是提升整体能效与用户体验的关键所在。本文将深入解析IP6808的核心特性、技术优势以及实际应用场景，帮助读者全面了解这款芯片的价值。

无线充电领域的全能选手

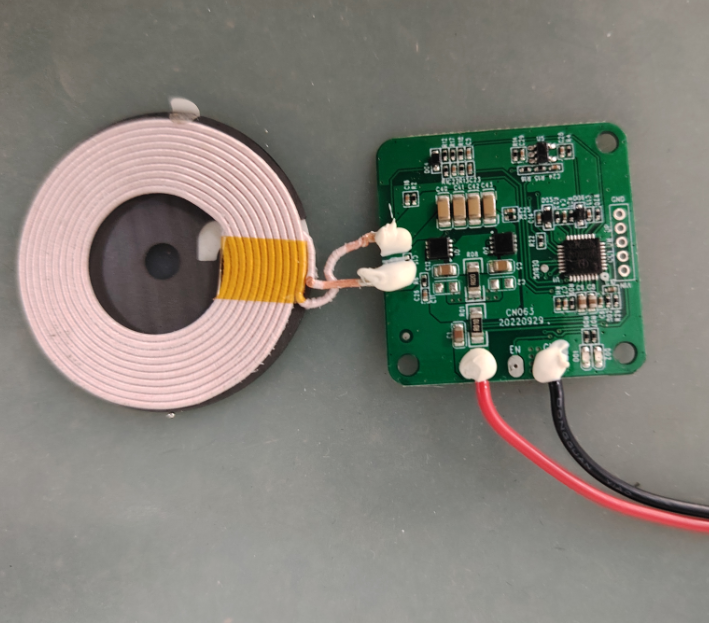

英集芯IP6808是一款无线充电发射端控制SoC（系统级芯片），简单来说，它就像无线充电设备的“大脑”，负责协调充电过程中的各种复杂操作。作为一款高度集成的芯片，IP6808兼容WPC Qi v1.2.4最新标准，这意味着它可以为市面上绝大多数支持Qi协议的设备提供无线充电服务，包括苹果、三星等主流品牌。无论是5W的入门级充电需求，还是苹果7.5W、三星10W乃至15W的高功率应用，IP6808都能轻松应对。

技术参数背后的硬核实力

IP6808的技术特性堪称无线充电领域的标杆。首先，它的输入耐压高达25V，相当于为电路安装了一道“安全阀”，即使在电压波动较大的环境下也能稳定工作。其次，芯片集成了NMOS全桥驱动和内部电压/电流解调功能，这就像为充电系统配备了“精准导航”，能够实时监测并调整能量传输，确保充电效率最大化。实测数据显示，IP6808的系统充电效率高达79%，静态电流仅为4mA，在节能与性能之间实现了完美平衡。

智能防护与用户体验的双重保障

异物检测（FOD）功能是IP6808的另一大亮点。想象一下，当钥匙或硬币误放在充电板上时，芯片会通过高灵敏度的静态和动态检测技术立即识别，并自动停止供电，就像一位24小时值守的“安全卫士”。此外，FOD参数可根据实际需求灵活调整，这为不同应用场景提供了高度定制化的解决方案。这种设计不仅提升了安全性，也延长了设备的使用寿命。

多场景应用的灵活适配

IP6808的 versatility（多功能性）使其能够适应各种复杂的充电环境。无论是5V充电器的升压应用，还是9V~15V充电器的降压需求，芯片都能通过集成输入快充协议智能匹配。例如，在车载充电场景中，12V输入下可支持15W的高效充电，相当于为手机快速“加油”，大幅缩短用户等待时间。这种灵活性让IP6808成为消费电子、汽车电子甚至工业领域无线充电方案的理想选择。

能效与成本的完美平衡

在追求高性能的同时，IP6808还兼顾了成本控制。其低静态功耗特性类似于“待机模式下的节能灯泡”，在非充电状态下几乎不耗电。而高集成度的设计减少了外围元件数量，如同用“多功能瑞士军刀”替代一堆单一工具，既降低了生产成本，又提高了系统可靠性。对于厂商而言，这意味着更短的开发周期和更高的市场竞争力。

从智能手机到智能家居，无线充电技术正在重塑人与设备的交互方式。英集芯IP6808以其强大的兼容性、高效的能源管理和智能的安全防护，为这一变革提供了坚实的技术支撑。未来，随着无线充电功率和效率的持续突破，IP6808有望在更多新兴领域展现其价值，成为连接技术与生活的隐形桥梁。
