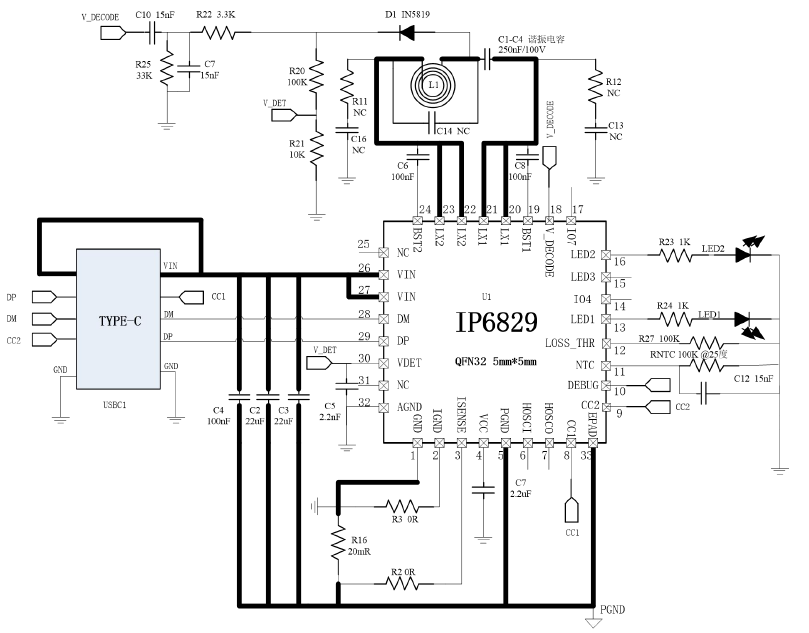

诺芯盛@ip6829原理图

无线充电技术的核心在于高效的能量传输与精准的控制逻辑，而IP6829作为一款高度集成的无线充电发射端控制SoC芯片，正是这一领域的代表性解决方案。其原理图设计不仅体现了硬件与软件的深度协同，更通过模块化设计实现了兼容性、安全性与效率的平衡。以下将从核心模块、通信机制、安全防护及实际应用四个维度，解析IP6829的底层技术逻辑。

主控模块：无线充电的“中枢神经”

IP6829内置全桥驱动电路与全桥功率MOS管，直接驱动线圈产生交变磁场，这一设计省去了传统方案中分立元件的复杂布局。其工作原理类似于心脏泵血——芯片通过“analog ping”（模拟脉冲检测）技术周期性发送探测信号，如同人体脉搏般持续感知接收端设备的存在。当检测到兼容设备时，芯片立即激活功率传输系统，将12V输入电压转化为适配不同设备的输出功率，覆盖从5W到15W的广泛需求，如同智能水阀根据容器大小自动调节水流。

通信解码：看不见的数据对话

在功率传输过程中，接收端会通过ASK（振幅键控调制）技术向发射端发送数据包。IP6829采用电压与电流双路解调模块，确保信号传输的稳定性，其工作逻辑可类比为“摩尔斯电码破译专家”——芯片实时解析数据包中的功率需求信息，并运用PID算法动态调整振荡频率。例如在为三星设备提供10W快充时，系统会以每秒数千次的频率微调线圈输出，这种精密控制好比数控机床对切削角度的毫厘级修正。

安全防护：隐形的守护屏障

芯片集成的FOD（异物检测）系统通过高频采样监测磁场异常，其灵敏度堪比安检仪的金属探测器。当检测到钥匙、硬币等导电物体时，芯片能在20毫秒内切断输出，响应速度远超人类眨眼动作（约100-400毫秒）。三重防护机制更是构建了立体化安全网络：过压保护防止电压浪涌损坏电路，过温保护通过内置传感器实时监控芯片温度，欠压保护则确保输入电压波动不会影响系统稳定性，如同为电路穿戴了全套防护盔甲。

集成设计：化繁为简的工程艺术

与传统方案相比，IP6829的电路板面积可缩减40%以上，这得益于其将功率MOS管、驱动电路、解调模块等关键部件集成于单芯片。这种设计理念类似于将分散的城市功能区整合为立体化综合体——原本需要十余个分立元件的功能模块，现通过QFN-32封装实现高密度集成。实际应用中，工程师只需配置少量外围元件即可完成系统搭建，显著降低BOM（物料清单）成本，这对消费电子产品的成本控制至关重要。

在智能穿戴设备充电底座的应用场景中，IP6829的动态功率调节功能展现出独特优势。例如为支持Qi协议的智能手表充电时，芯片会自动匹配2.5W低功率模式，其电流控制精度可达±5mA级别，这相当于用电子秤称量一粒米的重量级精度。而在应对大功率设备时，15W输出模式通过PID算法的持续优化，能维持85%以上的系统效率，将能量损耗控制在行业领先水平。

随着无线充电技术向家具、汽车等场景渗透，IP6829的模块化设计优势愈发凸显。其支持A11、A11a、MP-A2等多种标准线圈的特性，使同一控制板可适配不同形态的发射器设计，如同乐高积木般灵活组合。通过定制固件扩展的三路LED控制功能，更实现了充电状态的可视化交互，呼吸灯效与功率变化的动态关联，为产品增添了科技美学价值。

从技术演进的角度观察，IP6829对Qi v1.3标准的全面支持，预示着无线充电技术正从单一能量传输向智能化服务转型。这颗芯片所承载的不仅是电力传输的物理通道，更是构建万物互联生态的基础节点——当充电过程变得无形却可控，人与技术的交互方式正在发生本质性革新。
