在消费电子领域，无线充电技术的每一次革新都离不开核心芯片的突破。作为英集芯（Injoinic）面向中低端市场推出的高集成度无线充电发射端控制芯片，IP6806凭借其独特的封装设计与性能平衡，成为众多消费电子品牌提升产品竞争力的关键。

封装技术：小体积背后的精密布局

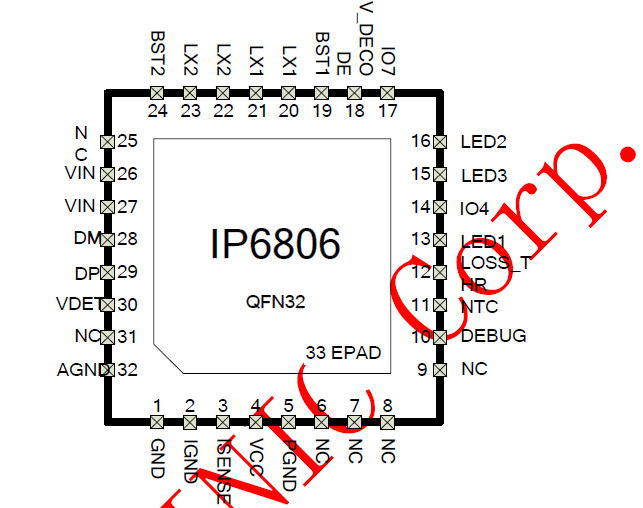

IP6806采用QFN-32封装，尺寸仅为5mm×5mm，如同一枚微型邮票。这种封装形式通过高密度引脚排布（共32个引脚）实现了芯片内部功能模块的高效互联，同时利用底部裸露的金属焊盘增强散热性能。QFN封装的优势在于既能压缩体积，又能通过空气对流和PCB板散热双重机制降低芯片工作温度，这对于需要长时间运行的无线充电设备至关重要。

从内部结构看，IP6806将全桥驱动电路、功率MOS管、电压/电流双路ASK解调模块等核心元件集成于单一芯片中。这种设计类似于“积木式搭建”，将传统方案中分散的20余个分立元件浓缩至14颗无源器件，使得整体方案尺寸缩减约30%。例如，其内置的全桥功率MOS管可直接驱动线圈，省去了外置驱动芯片的PCB空间，让手机无线充电底座的设计得以突破“硬币大小”的限制。

性能突破：封装与功能的协同进化

IP6806的封装设计并非单纯追求小型化，而是与功能实现深度绑定。其集成的两路ASK解调模块，如同芯片的“神经末梢”，能够实时解析接收端设备（如手机）通过电磁场传递的通信信号。这种设计使得IP6806的动态功率调整响应速度提升至毫秒级，当检测到三星手机放置于充电板时，芯片可自动切换至10W快充模式，而普通设备则维持5W标准输出。

在安全防护方面，封装内部集成的异物检测（FOD）模块展现出独特优势。通过“静态+动态”双重检测机制，芯片能识别出钥匙、硬币等金属异物的存在概率超过99%。这一功能的实现依赖于封装内部精准的信号隔离设计——电压解调通道与电流解调通道如同两条独立高速公路，避免信号串扰导致的误判。

市场适配：性价比的精准卡位

QFN-32封装带来的成本优势，使IP6806在中低端市场展现出强劲竞争力。相较于传统SOP封装，QFN的引线框架结构减少约40%的材料损耗，配合5mm×5mm的小尺寸，单个晶圆可产出芯片数量增加15%-20%，直接推动方案BOM成本降低至同类产品的2/3。这种成本控制能力，让IP6806成为TWS耳机充电盒、智能手表充电座等对价格敏感产品的首选方案。

值得注意的是，IP6806的封装耐压能力达到16V，这相当于为芯片穿上了一层“防弹衣”。当用户误用快充充电器（如12V适配器）供电时，芯片仍能稳定工作，避免了过压击穿风险。该特性通过优化封装内部电源轨道的铜层厚度实现，在0.2mm的封装高度内完成了三重电源隔离屏障。

应用场景：微小空间里的技术绽放

在智能家居领域，IP6806的小型化封装正在改写产品设计规则。某品牌桌面台灯创新性地将无线充电模块嵌入灯座顶部，厚度仅3.5mm的设计正是得益于QFN封装的高度集成特性。而在车载场景中，芯片的-40℃~105℃工作温度范围配合封装散热设计，即便在夏季暴晒环境下仍能保持80%以上的转换效率，避免了传统方案因高温降功率导致的充电中断问题。

更精妙的应用出现在医疗设备领域。某助听器厂商利用IP6806开发出直径18mm的无线充电舱，其秘密在于芯片封装支持线圈最小外径15mm的设计。通过优化封装引脚与线圈端子的连接阻抗，在微小空间内仍能维持5W的有效输出功率，充电效率较上一代方案提升12%。

未来演进：封装技术的延伸想象

随着Qi2.0标准的推进，IP6806的封装技术储备已显现前瞻性。其预留的4个复用引脚如同“技术接口”，可通过固件升级支持磁功率分布图（MPP）协议。这种“硬件预埋+软件定义”的策略，让采用该封装的设备无需修改PCB布局即可兼容未来新标准，显著延长了产品生命周期。

在材料科学层面，英集芯正在测试的新型环氧树脂封装材料，可将IP6806的散热性能再提升8%。这项改进类似于为芯片增加“毛细管网”，利用材料本身的导热各向异性，将热点区域的温度更快导向PCB板。实验室数据显示，改进后的封装可使10W持续输出时的结温降低14℃，这对延长快充设备寿命具有重要意义。

从技术参数到应用落地，IP6806的封装设计诠释了集成电路领域“以小搏大”的哲学。它既像是精密瑞士军刀，在方寸之间集成多种功能模块；又如同微型反应堆，在毫米级空间内完成能量转换与信息处理的复杂反应。这种高度集成的封装方案，正在为消费电子产品的形态创新提供底层支撑，让“无形充电”真正融入生活的每一个缝隙。
